Inhaltszusammenfassung für Eaton 9SX 5000

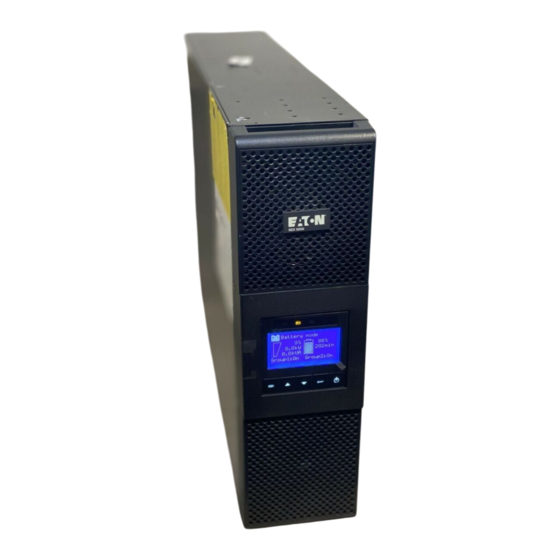

- Seite 1 9SX 5000 9SX 6000 9PX 5000 9PX 6000 9SX EBM 180V 9PX EBM 180V Installations- und Bedienungsanleitung Copyright © 2013 EATON Alle Rechte vorbehalten. Service and support: Wenden Sie sich telefonisch an Ihren örtlichen Servicepartner. 5-6kVA EU_DE...
-
Seite 2: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN BEWAHREN SIE DIESE ANLEITUNG SICHER AUF. In dieser Anleitung befinden sich wichtige Informationen, die bei der Installation und Wartung von USV und Batterien beachtet werden müssen. Die 9SX und 9PX in dieser Anleitung beschriebenen Modelle können in Umgebungen mit Temperaturen zwischen 0 und 40 °C und frei von leitfähigen Verunreinigungen eingesetzt werden. -
Seite 3: Personensicherheit
Die Anlage eignet sich nicht für den Einsatz in Computerräumen, WIE IM Standard zum Schutz von IT-Ausrüstung ANSI/NFPA 75 festgelegt (gilt nur für Installationen in den USA). Kontakt Eaton Reseller eine spezielle Batterie-Kit bestellen, wenn nötig, um den ANSI/NFPA 75 Anforderungen zu erfüllen. -
Seite 4: Besondere Sicherheitsvorkehrungen
Beim Austausch des Batteriemoduls muss die gleiche Art und Anzahl verwendet werden, die original mit der USV mitgeliefert wurden. Nur so kann eine gleich bleibende Leistung und Sicherheit garantiert werden. Kontaktieren Sie Ihren EATON-Kundendienst, falls irgendwelche Zweifel bestehen sollten. •... -
Seite 5: Inhaltsverzeichnis
Konfigurieren der Bypass-Einstellungen ..............26 Konfigurieren der Batterieeinstellungen ..............26 Abrufen des Ereignisaufzeichnung ................27 Fehlerprotokoll abrufen ....................27 6. Kommunikation ................28 Kommunikationsschnittstellen ..................28 Eaton Intelligent Power Software suite ...............31 7. USV Wartung ................... 32 7 .1 Wartung ........................32 7 .2 Lagerung des Geräts ....................32 7 .3... -
Seite 6: Umweltfreundlichkeit
1. Einleitung Wir danken Ihnen, dass Sie sich für ein Produkt von EATON zum Schutz Ihrer Anwendungen entschieden haben. Die Baureihe 9SX und 9PX wurden mit größter Sorgfalt entwickelt. Um die Leistungen Ihrer USV (Unterbrechungsfreien Stromversorgung) optimal nutzen zu können, empfehlen wir Ihnen, sich ein wenig Zeit zu nehmen und die vorliegende Anleitung aufmerksam zu lesen. - Seite 7 Daten zerstört werden, ungesicherte Arbeitsergebnisse verloren gehen und Hardware bes- chädigt wird, was zu teuren Reparaturen und vielen Stunden verlorener Produktivität führt. Mit der Eaton 9SX und 9PX, werden Ihre Anlagen vor Stromversorgungsproblemen sicher geschützt, und die Funktionsfähigkeit der Geräte bleibt erhalten. Neben erstklassiger Performance und Zuverlässigkeit bietet die Eaton 9SX und 9PX die folgenden einzigartigen Vorzüge:...
-
Seite 8: Ansichten Und Beschreibung
Abmessungen (mm / inch) Beschreibung Gewicht (kg / lb) T x B x H 9SX 5000 48 / 106 685 x 440 x 130 / 27 .0 x 17 .3 x 5.1 9SX 6000 48 / 106 685 x 440 x 130 / 27 .0 x 17 .3 x 5.1... -
Seite 9: Rückansicht
2. Ansichten und Beschreibung Rückansicht 9SX 5000 / 6000 RS232-Kommunikationsschnittstelle USB-Kommunikationsschnittstelle Trocken-Relaiskontakt- Kommunikationsschnittstelle Anschluss für ROO (Remote On/Off) Steuerung Steckverbinder zur automatischen Erkennung eines zusätzlichen Batteriemoduls Anschluss für Parallelbetrieb (nur für 9PX) Anschluss für RPO (Remote Power 9PX 5000 / 6000 Off) Steuerung Slot für optionale... -
Seite 10: Zubehör
2. Ansichten und Beschreibung Zubehör Teilenummer Beschreibung 9SXEBM180RT, Batterie-Erweiterungsmodul 9PXEBM180 Einbausatz 9PX/9SX Network-MS Netzwerkkarte Network-M2 Modbus-MS Modbus und Netzwerkkarte INDGW-MS Relay-MS Relaiskarte INDRELAY-MS MBP6Ki HotSwap MBP 6000i TFMR11Ki Transformator 11000i BINTSYS Batterie Integrations System EBMCBL180 1,8 m Kabel 180V EBM MBP6Ki Input/Output-Klemmleisten Normale AC-Quellen-Schalter... -
Seite 11: Bedien- Und Anzeigefeld
2. Ansichten und Beschreibung Bedien- und Anzeigefeld Die USV verfügt über ein grafisches Anzeige- und Bedienfeld mit fünf Tasten und Hintergrundbeleuchtung. Es bietet nützliche Informationen über die USV selbst, den Laststatus, Ereignisse, Messwerte und Einstellungen. Onlinebetriebs- Störungsanzeige Anzeige (grün) (rot) Anzeige für Anzeige für Batteriemodus... -
Seite 12: Beschreibung Der Lcd-Anzeige
2. Ansichten und Beschreibung Beschreibung der LCD-Anzeige Als Standardeinstellung oder nach 5-minütiger Inaktivität zeigt das LCD den Bildschirmschoner an. Das hintergrundbeleuchtete LCD wird nach 10-minütiger Inaktivität automatisch abgeblendet. Drücken Sie eine beliebige Taste, um den Bildschirm wieder herzustellen. Betriebszustand Online mode 100% Status Auslastung/ 2.7kW... -
Seite 13: Anzeigefunktionen
[Produkt typ/modell] / [Teile-/Serienummer] / [USV/NMC Firmware] / [IPV4 der kom.karte], [IPV6 der kom.karte], [MAC der kom.karte] / [Erkanntes zubehör] Produkt Links zur Registrierungs-Website von Eaton registrieren Anwenderprogrammierung In der nachfolgenden Tabelle werden die Optionen angezeigt, die vom Anwender geändert werden können. - Seite 14 2. Ansichten und Beschreibung Untermenü Verfügbare Einstellungen Standardeinstellung Unterbr.Zeit Unterbrechungszeit bei aktivierter Bypass- [10ms] Schaltung: [10ms] [20ms] Legt die Unterbrechungsdauer bei der Umschaltung auf Bypass fest. Regelung Eing./Ausg Voralarm überlast [10%] … [102%] [102%] Warnmeldung bei Überlast % Redundanz modus [Einzel USV] [Hot Standby] Unitäre USV Anstiegsrate auf 0,5 Hz/Sek.
-
Seite 15: Installation
3. Installation Überprüfung des Equipments Falls Anlagenteile während des Transports beschädigt wurden, bewahren Sie die Transportkartons und das Verpackungsmaterial für die Spedition oder die Verkaufsstelle auf, und reichen Sie eine Transportschaden- Reklamation ein. Wenn Sie eine Beschädigung erst nach der Annahme des Gerätes entdecken, reklamieren Sie diesen bitte als verdeckten Schaden. -
Seite 16: Prüfung Des Zubehörs
3. Installation Prüfung des Zubehörs • Vergewissern Sie sich, dass die folgenden zusätzlichen Einzelteile mit der USV mitgeliefert wurden: (2) Tower-Aufstellung Montagekit für Einbau in 19"-Schränke (optional) (2) Kabelanschlüsse für Input/Output -Steckverbinder (2) Kabelbefestigungen für 16A-Ausgangssteckdosen (2) Kabelbefestigungen für 10A-Ausgangssteckdosen (2) IEC 10A Kabel Network Kommunikationskarte (optional, Standard bei Netpack-Modellen) -
Seite 17: Anschließen Der Ebms
3. Installation Anschließen der EBMs Ein kleiner Lichtbogen kann auftreten, wenn das EBM an die USV angeschlossen wird. Das ist normal und kann nicht zur Gefährdung von Personen führen. Führen Sie das EBM Kabel schnell und kräftig in die Batterie- Steckverbindung der USV ein. 1. -
Seite 18: Tower-Aufstellung
3. Installation Tower-Aufstellung Sollten Sie weiteres Zubehör für die USV bestellt haben, prüfen Sie die Angaben zur Tower-Installation in den entsprechenden Handbüchern. Zur Installation des Gehäuses: 1. Stellen Sie die USV auf eine ebene, stabile Oberfläche an ihren endgültigen Platz. 2. -
Seite 19: Rack-Einbau
3. Installation Rack-Einbau Sollten Sie weiteres Zubehör für die USV bestellt haben, prüfen Sie die Angaben zur Rack-Installation in den entsprechenden Handbüchern. • Vorbereitung der USV für die Rack-Montage. Für diesen Schritt sind zwei Leute erforderlich. Die USV ist schwer. Um seine Rack-Montage zu erleichtern, können Sie die Batteriepackung wie unten bes- chrieben von der USV entfernen. - Seite 20 3. Installation • Rack-Montage der USV, EBM und Zusatzmodule. Zur Befestigung des Moduls auf den Teleskopschienen Schritte 1 bis 4 befolgen. Die Teleskopschienen und das benötigte Montagezubehör werden (optional) von EATON geliefert. Seite 20 5-6kVA EU_DE...
-
Seite 21: Empfohlener Vorgeschalteter Schutz
3. Installation Empfohlener vorgeschalteter Schutz Empfohlene Absicherungen und Leitungsquerschnitte 1. Netzseitige Absicherung USV-Nennleistung Sicherungsautomat 5000VA 32A, D-Kurve 6000VA 32A, D-Kurve Zweipoliger Leistungsschalter Zur normalen AC Quelle der USV N(L2) G N(L2) L1 Der USV darf kein 30 mA FU/FI-Schalter vorgeschaltet werden. 2. -
Seite 22: Installation In Abhängigkeit Von Der Netzform (Erdungssystem)
3. Installation Installation in Abhängigkeit von der Netzform (Erdungssystem) Abweichende Netzformen auf Einspeise- und Abgangsseite oder galvanische Trennung Nieders- Isolationstransformator pannungs- schaltanlage Last Normal AC oder Nieders- Isolationstransformator pannungs- schaltanlage Last Normal AC Seite 22 5-6kVA EU_DE... -
Seite 23: Anschließen Der Stromkabel
4. Anschließen der Stromkabel Zugang zu den Stromanschlüssen 1. Entfernen Sie die Abdeckung der Stromanschlüssen (eine Schraube) 2. Brechen Sie die Öffnungen heraus und führen Sie die Kabel / Leitungen nach innen • Hohe Fehlerströme: Eine Erdung des Stromanschlusses der USV ist unumgänglich. Input/Output-Anschlüsse Die Anschlüsse müssen durch qualifiziertes Fachpersonal ausgeführt werden. -
Seite 24: Erste Inbetriebnahme
Die USV sollte sich im Onlinebetrieb befinden. Die internen Batterien lassen sich in weniger als 3 Stunden auf 90 % ihrer Kapazität aufladen. Eaton empfiehlt allerdings, dass die Batterien nach der Installation oder nach einer längeren Lagerung 48 Stunden lang aufgeladen werden. -
Seite 25: Betriebsarten
5. Erste Inbetriebnahme Betriebsarten Bei der Eaton 9SX und 9PX wird der USV-Status über das Display auf der Vorderseite angezeigt siehe Seite 13. Onlinemodus Im Onlinemodus leuchtet die Anzeige iund die USV wird mit Strom versorgt. Die USV überwacht die Batterien und lädt diese je nach Bedarf auf. Zudem bietet sie Ihren Geräten Stromversorgungsschutz. -
Seite 26: Hocheffizienz-Modus Einstellen
Bypass-Spannung 5 Minuten lang beobachtet wurde: Wenn die Qualität der Bypass-Spannung nicht innerhalb der Toleranzen liegt, bleibt die USV im Online-Modus. Eaton empfiehlt den Hocheffizienz-Modus nur für den Schutz von IT-Anlagen. Um den Hocheffizienz-Modus einzustellen: 1. Versetzen Sie die USV in den Bypass-Modus: Drücken Sie eine beliebige Taste, um die Menüoptionen zu aktivieren. -
Seite 27: Abrufen Des Ereignisaufzeichnung
5. Erste Inbetriebnahme Abrufen des Ereignisaufzeichnung So rufen Sie das Ereignisprotokoll über das Display ab: 1. Drücken Sie eine beliebige Taste, um die Menüoptionen zu aktivieren. Wählen Sie Ereignisaufzeich- nung aus. 2. Blättern Sie durch die aufgeführten Ereignisse. Fehlerprotokoll abrufen Um das Fehlerprotokoll über das Display abzurufen: 1. -
Seite 28: Kommunikation
USB-Schnittstelle bzw. den RS232-Port der USV anschließen. Die USV kann nun mit der EATON Managementsoftware kommunizieren. • Relaiskontakte Die USV beinhaltet vier nicht relaisausgänge; jede Information kann mit einem geschlossenen oder geöffneten Kontakt erhalten werden. n.c. n.o. n.c. -
Seite 29: Remote On/Off
6. Kommunikation • Remote On/Off Remote On/Off ermöglicht das An-/Abschalten der USV aus der Ferne. Normalerweise geöffnet Wenn der Kontakt von offen nach geschlossen wechselt, wird die USV angeschaltet (On) (oder bleibt angeschaltet -On). Wenn der Kontakt von geschlossen nach offen wechselt, wird die USV abgeschaltet (Off) (oder bleibt abgeschaltet -Off). - Seite 30 6. Kommunikation Anschließen und Testen der Fernabschaltung 1. Vergewissern Sie sich, dass die USV abgeschaltet und vom Stromversorgungsnetz getrennt wird. 2. Entfernen Sie den RPO-Stecker aus der UVS, indem Sie die Schrauben lösen. 3. Montieren Sie zwischen den beiden Polen des Steckers einen spannungslosen Ruhekontakt. Kontakt geöffnet: USV abgeschaltet Um zum normalen Betrieb zurückzukehren, deaktivieren Sie den externen Fern- Notauskontakt, und starten Sie die USV über den Frontschalter.
-
Seite 31: Eaton Intelligent Power Software Suite
Sie werden über wichtige Informationen zur USV oder zur Spannungsversorgung benachrichtigt. Wenn es zu einem Stromausfall kommt und der Batteriestand der 9SX und 9PX-USV absinkt, kann die Eaton Software Suite automatisch und vor dem Abschalten der USV Ihren Computer herunterfahren, um Ihre Daten zu sichern. -
Seite 32: Wartung
Wenn Sie das Gerät für längere Zeit lagern möchten, laden Sie die Batterien alle 6 Monate, indem Sie die USV an den Strom anschließen. Die internen Batterien laden sich in weniger als 3 Stunden auf bis zu 90 % ihrer Kapazität auf. Eaton empfiehlt allerdings, die Batterien nach längerer Lagerung 48 Stunden lang aufzuladen. -
Seite 33: Usv Wartung
7. USV Wartung Batterien wechseln ENTFERNEN SIE DIE BATTERIEN NICHT, solange die USV im Batterie-Modus läuft. Die Batterien können ganz einfach gewechselt werden, ohne die USV abschalten oder die Last trennen zu müssen. Wenn Sie den Stromeingang zum Batteriewechsel dennoch entfernen möchten, lesen Sie bitte „USV abschalten“... -
Seite 34: Austausch Der Internen Batterie
7. USV Wartung • Austausch der internen Batterie Die interne Batterie ist schwer. Beim Umgang mit den schweren Batterien ist Vorsicht geboten. Austauschen der Batterien: 1. Entfernen Sie die Mittelabdeckung der Fronttafel 2. Entfernen Sie die zwei Schrauben zur Öffnung der linken Seite der Fronttafel 3. - Seite 35 7. USV Wartung • Austauschen von EBMs Das EBM ist schwer. Zum Heben des Gehäuses sind mindestens zwei Personen erforderlich. Um EBM(s) zu ersetzen: 1. Trennen Sie das EBM-Stromkabel und Batterieerkennungskabel von der USV ab. Wenn zusätzliche EBMs installiert sind, trennen Sie EBM-Stromkabel und Batterieerkennungskabel von jeder EBM ab.
-
Seite 36: Austausch Einer Mit Einem Hotswap Mbp Ausgestatteten Usv
7. USV Wartung Austausch einer mit einem HotSwap MBP ausgestatteten USV Das HotSwap MBP-Modul ermöglicht die Wartung oder den Austausch der USV ohne die Spannungsver- sorgung der angeschlossenen Verbraucher zu unterbrechen. Sehen Sie im speziellen Benutzerhandbuch für weitere Informationen über HotSwap MBP nach. Zum Enfernen der USV: 1. -
Seite 37: Wartung Und Service
8. Wartung und Service Die Eaton 9PX und 9SX sind für robusten, automatischen Betrieb ausgelegt und melden etwaige auftre- tende Probleme beim Betrieb. Normalerweise bedeuten die auf dem Bedienfeld angezeigten Warnmeldun- gen nicht, dass die Ausgangsspannung betroffen ist. Es handelt sich zumeist vielmehr um vorbeugende Meldungen, die den Benutzer auf ein Problem aufmerksam machen sollen. - Seite 38 8. Wartung und Service Überlastung Der Energiebedarf überschreitet Trennen Sie einige der die USV-Kapazität (mehr als angeschlossenen Systeme von der 100 % der Nennleistung; USV. Der USV-Betrieb wird fortgesetzt, siehe Seite 41 für konkrete aber die USV kann in den Bypass- Ausgangsüberlastungsbereiche).
-
Seite 39: Stummschalten Des Warnsignals
8. Wartung und Service Stummschalten des Warnsignals Drücken Sie die ESC (Escape) Taste auf der Frontplatten-Anzeige, um den Alarm stumm zu schalten. Über- prüfen Sie den Alarmzustand und führen Sie die erforderlichen Maßnahmen zur Behebung des Zustands durch. Wenn sich der Alarm-Status ändert, ertönt der Alarm wieder und überschreibt die vorherige Alarm- Stummschaltung. -
Seite 40: Technische Daten
9. Technische Daten Spezifikationen der Gerätetypen Tabelle 1. Liste der USV-Gerätetypen Gerätetyp Leistung 9SX5KiRT 5000VA / 4500W 9PX5Ki 5000VA / 4500W 9SX6KiRT 6000VA / 5400W 9PX6Ki 6000VA / 5400W Tabelle 2. Batterie-Erweiterungsmodul Liste der Gerätetypen Gerätetyp Konfiguration Batteriespannung Nennleistung 9SXEBM180RT Rack / Tower 180Vdc 5000-6000VA... - Seite 41 9. Technische Daten Tabelle 6. Elektrische Ausgangsleistung Alle Gerätetypen Normalbetrieb Batteriebetrieb Spannungsregler ±1% ±1% Effizienz > 98% (High Efficiency mode) > 91% > 93% Frequenzregler Sync mit Netz ±5 % der Nennfrequenz ±0.5% der autom. gewählten des Netzes (außerhalb dieses Nennfrequenz Bereichs: ±0,5 % der autom.
- Seite 42 9. Technische Daten CE / C-Tick / cULus Kennzeichnungen von Agenturen Betriebstemperatur 0 bis 40°C (32 bis 104°F) im Online-Betrieb, mit linearer Leistungsminderung für größere Höhen über NN Hinweis: Der Überhitzungsschutz schaltet die Last bei Überhitzen in den Bypass-Betrieb. 0 bis 40°C (32 bis 104°F) mit Batterien Lagertemperatur -15 bis 60°C (5 bis 140°F) ohne Batterien Transporttemperatur...
-
Seite 43: Anhang
10. Anhang Bypass AC-Quelle Die Quelle des Bypass-Eingangs. Das Gerät kann auf die Bypass-Leitung umgeschaltet werden, wenn am USV-Ausgang eine Überlastung eintritt, zur Wartung oder im Falle einer Störung. Frequenzumrichter Betriebsart wird zur Konvertierung der AC-Netzfrequenz zwischen dem USV- Input und -Output verwendet (50Hz -> 60Hz oder 60Hz -> 50Hz). Battery Low Warnung Dies ist ein Batterie-Spannungs-Pegel, der anzeigt, dass die Batterie schwach und dass der Benutzer Maßnahmen ergreifen muss, um die drohende... - Seite 44 Seite 44 5-6kVA EU_DE...
