4.

BETRIEB

4.1 EINSTELLUNG DER BRENNERLEISTUNG

In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel,
die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt
werden, einschließlich Kontrolle der Konzentration von CO und CO
mittlenen Kesseltemperatur.
Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des Brennkopfes
und der Luftklappe gemäß folgender Tabelle bestimmt:

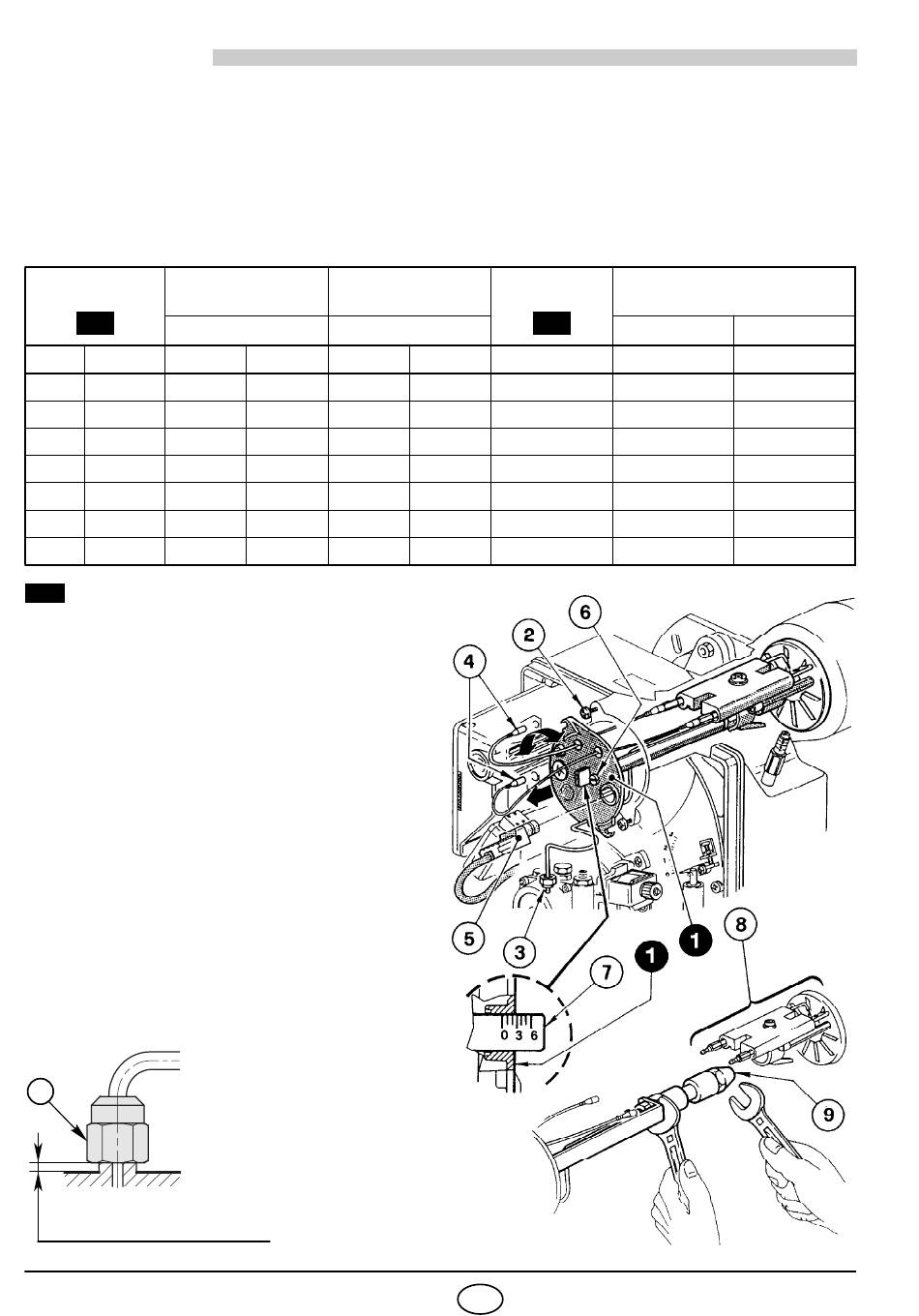

Die in der Tabelle aufgeführten Werte gelten bei 12,5 % CO 2 auf Meereshöhe.
Düse
Pumpendruck
1
GPH Winkel 1. Stufe
1,50 60°
1,75 60°
2,00 60°
2,25 60°
2,50 60°
3,00 60°
3,50 60°
1
EMPFOHLENE DÜSEN:
Monarch Typ R ; Delavan Typ W - E
Steinen Typ Q ; Danfoss Typ S
Satronic Typ S
ZUR MONTAGE DER DÜSE WIE FOLGT VORGE-
HEN:
– Den Düsenstock (1) herausnehmen, nachdem
vorher die Schrauben (2) gelockert, die Mutter
(3) gelöst, die Zündkabel (4) vom Steuergerät
und der Photowiderstand (5) abgenommen wur-
den, (siehe Abb. 12).
– Die Zündkabel (4) von den Elektroden abneh-
m e n , d e n S t a u s c h e i b e n h a l t e r ( 8 ) v o m
Düsenstock (1) herausnehmen, nachdem die
Schraube (3, Abb. 13, Seite 7) gelockert wurde.
Die Düse (9) richtig anschrauben, wie in
–
Abbildung 12 abgebildet .
ACHTUNG
Bei der Wiedermontage des Düsenstockes die Mutter
(3) anschrauben wie in Abbildung dargestellt.
D5684
3
ANZIEHEN, OHNE BIS ZUM
ANSCHLAG AUSZUFAHREN
2332
Brenner-
Durchsatz
bar kg/h ± 4%
2. Stufe 1. Stufe
9 14 5,2
9 14 6,1
9 14 7,0
9 14 7,8
9 14 8,7
9 14 10,4
9 14 12,2
in den Abgasen, ihrer Temperatur und der
2
Brennkopf-
Einstellung
2
2. Stufe Raste
6,5 0
7,6 0,5
8,7 1,5
9,8 2,5
10,8 3,5
13,0 5,0
15,2 6,0
Abb. 12
6 D
Luftklappeneinstellung
1. Stufe 2. Stufe
Raste Raste
0,2 0,5
0,25 1,0
0,4 1,1
0,5 1,5
0,6 2,0
0,8 3,0
1,0 3,9
S7239
