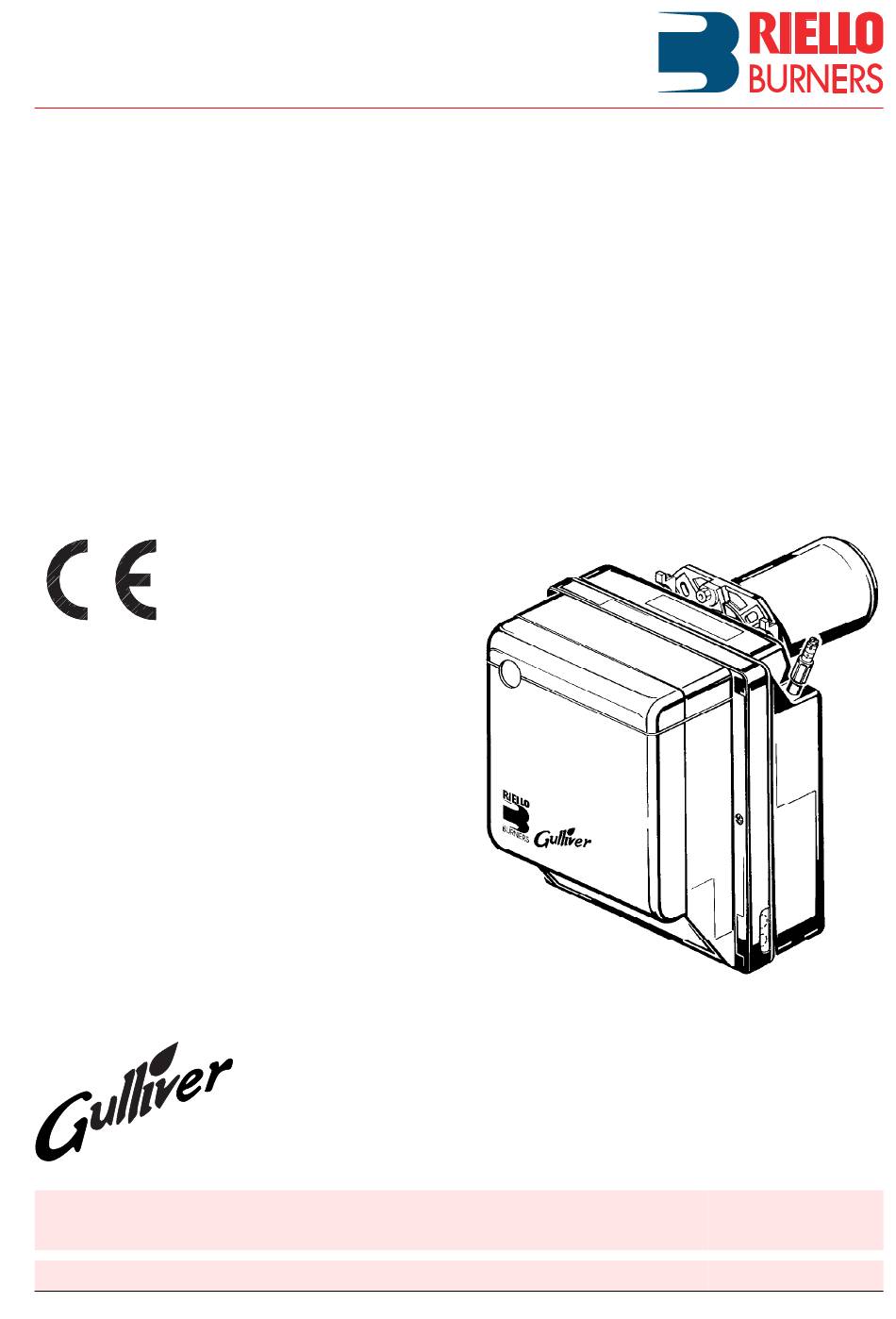

- Seite 1 Montage und Bedienungs Anleitung Öl-Gebläsebrenner Einstufig CODE MODELLE 3735851 RG0.2R 358 T1 2902324 (0)
-
Seite 3: Inhaltsverzeichnis
INDEX BESCHREIBUNG DES BRENNERS ..BETRIEB ....1.1 Mitgeliefertes Zubehör ....4.1 Einstellung der Brennerleistung. -
Seite 4: Technische Merkmale
2. TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 358 T1 ¸ ¸ Durchsatz - Feuerungswärmeleistung 2,3 kg/h – 14,2 27,3 kW Brennstoff Heizöl-EL (nach DIN 51603, ÖNORM C1109), max. Viskosität bei 20 ° C: 6 mm ± Stromversorgung Einphase, 230 V 50Hz Motor Stromaufnahme 0,85 A –... -
Seite 5: Installation
3. INSTALLATION 3.1 BRENNERMONTAGE Abb. 2 Abb. 4 D5012 S7224 Abb. 3 Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 4). Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 2). -
Seite 6: Ölversorgungsanlage
3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Es muß sichergestellt werden, daß die Ölrücklauf-Leitung ohne Verengung und Verstopfung frei in den Tank zurückgeführt wird. Durch Druckerhöhung von mehr als 0,5 bar im Rücklauf wird die Ölpumpe undicht. Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. -
Seite 7: Elektrisches Verdrahtungsschema
3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA WICHTIGER HINWEIS Nulleiter nicht mit der Phase verwechseln. ANMERKUNGEN: 230V ~ 50Hz – Leiterdurchmesser 1 mm – Die vom Installateur ausgeführten elektrischen Verbindungen müssen den Lokalen Bestimmungen entsprechen. (Siehe Seite 4). Die automatische Absperrung (230V - 0,5A max.) an den N –... -
Seite 8: Betrieb
4. BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur. - Seite 9 Abb. 13 – Den Düsenstock (1) herausnehmen, nachdem vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät, der Photowiderstand (6) und die Steckdose (10) ab- genommen wurden. – Die Zündkabel (4) von den Elektroden abneh- men, den Stauscheibenhalter (11) vom Düsen- stock (1) herausnehmen, nachdem die Schraube (3, Abb.
-
Seite 10: Vorwärmung Des Heizöl-El
4.2 VORWÄRMUNG DES HEIZÖL–EL Um auch bei niedrigen Heizöl–Temperaturen eine ordnungsgemäße Zündung zu ermöglichen, ist der Brenner mit einer Ölvorwärmung ausgestattet. Ein Thermostat in der Ölvorwärmung gibt den Brenner erst bei einer Heizöltemperatur von 70 °C frei und ein zusätzlich eingebauter PTC–Widerstand sorgt für eine gleichbleibende Öltemperatur. Die Vorwärmung bleibt während des Betriebs eingeschaltet und schaltet sich bei Brennerstillstand aus. -
Seite 11: Störungen / Abhilfe
6. STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steu- ergeräts (Pos.
