Proline Promass E 200 FOUNDATION Fieldbus
Endress+Hauser

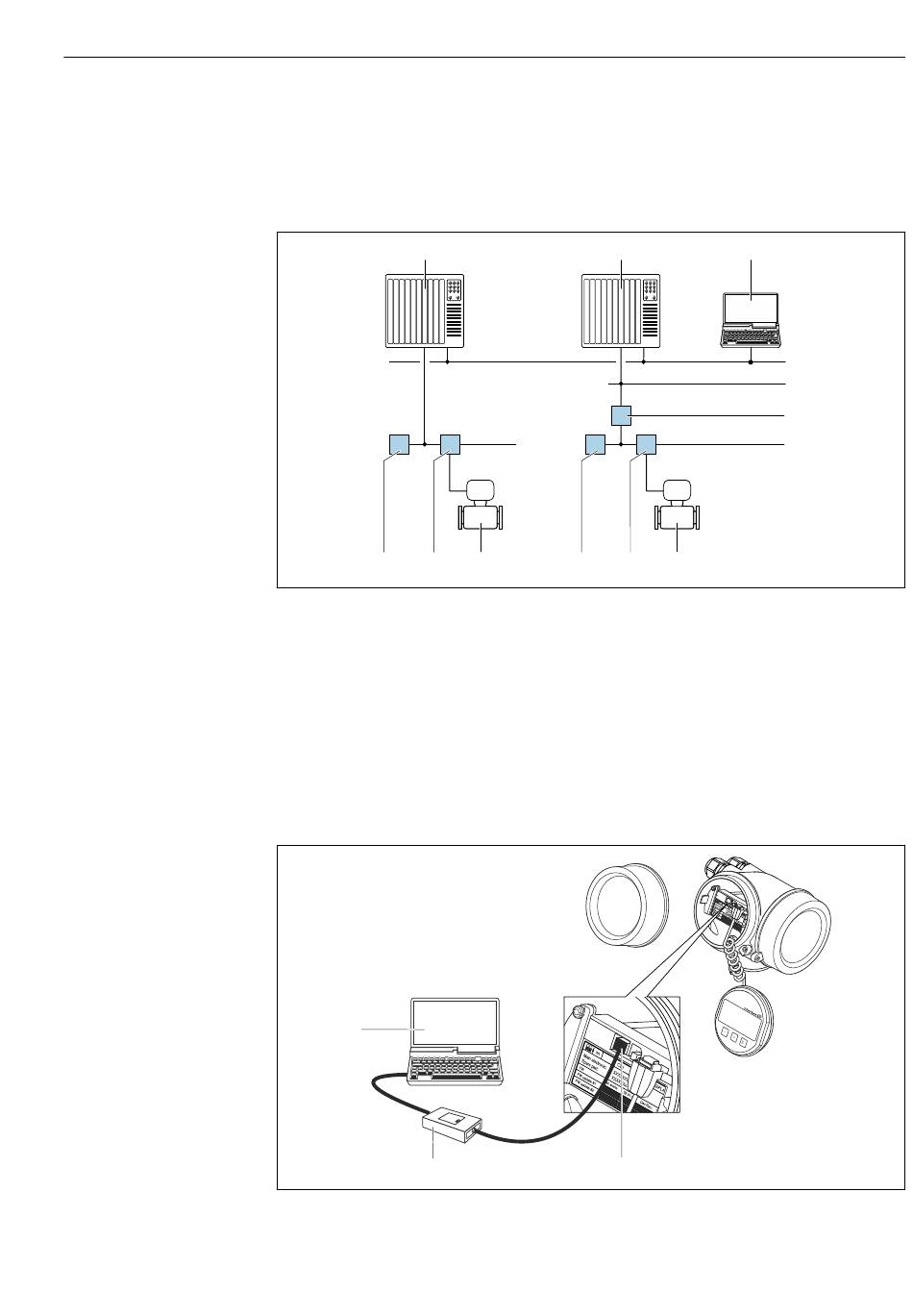

8.4.1 Bedientool anschließen
Via FOUNDATION Fieldbus Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Field-
bus verfügbar.
1
7 8
 14 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk
1 Automatisierungssystem
2 Computer mit FOUNDATION Fieldbus Netzwerkkarte
3 Industrienetzwerk
4 High Speed Ethernet FF-HSE Netzwerk
5 Segmentkoppler FF-HSE/FF-H1
6 FOUNDATION Fieldbus FF-H1 Netzwerk
7 Versorgung FF-H1 Netzwerk
8 T-Verteiler
9 Messgerät
Via Serviceschnittstelle (CDI)
3
2
1 Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts
2 Commubox FXA291
3 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291"
1
6
9 7 8
1
Bedienungsmöglichkeiten
2
3
4
5
6
9
A0028837
A0014019
51
