Proline Promass E 200 FOUNDATION Fieldbus
Endress+Hauser
8.3 Zugriff auf Bedienmenü via Vor-Ort-Anzeige
8.3.1

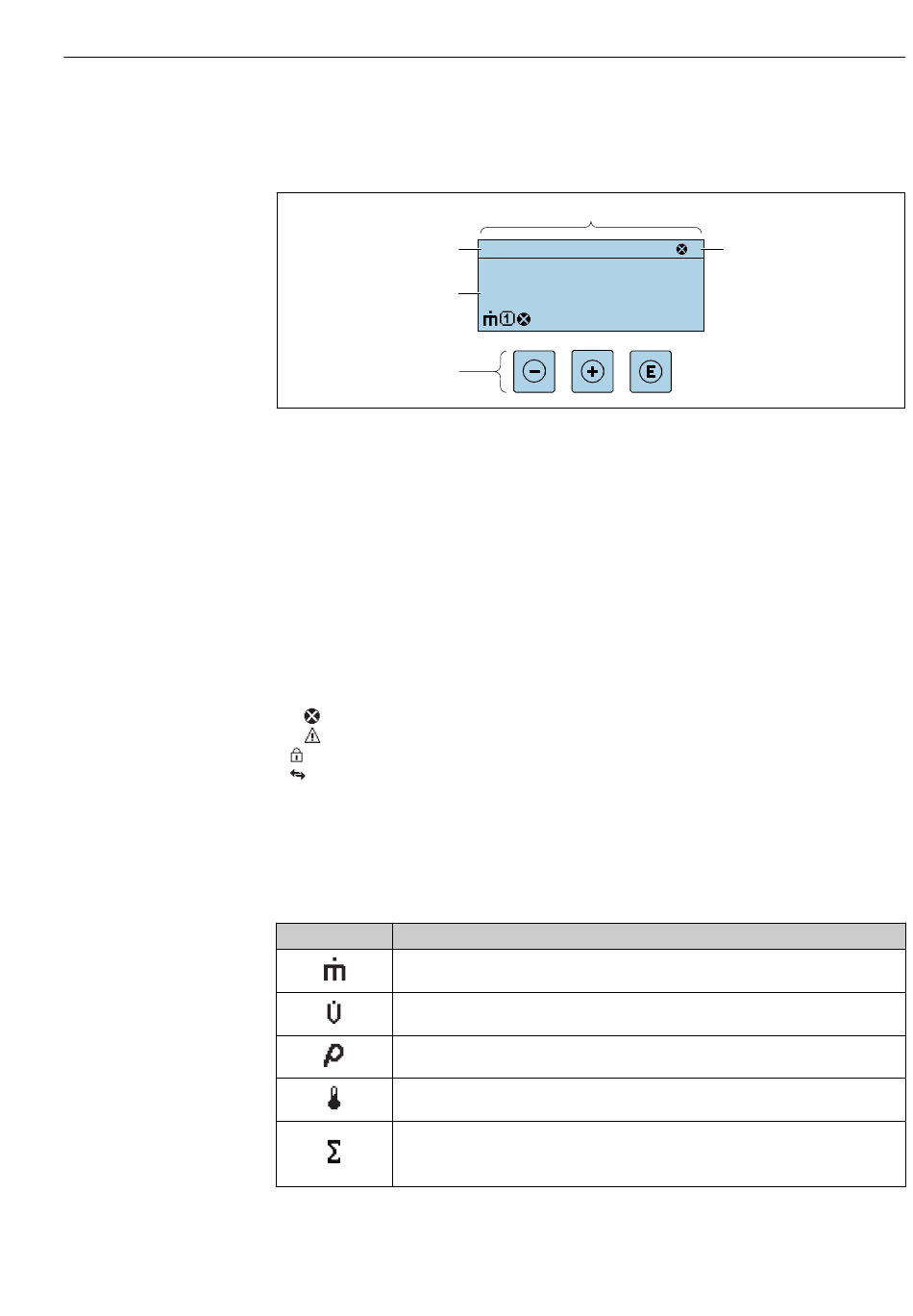

Betriebsanzeige

2
4
5
1 Betriebsanzeige
2 Messstellenbezeichnung
3 Statusbereich
4 Anzeigebereich für Messwerte (4-zeilig)
5 Bedienelemente →  43
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale →  99
• F: Ausfall
• C: Funktionskontrolle
• S: Außerhalb der Spezifikation
• M: Wartungsbedarf
• Diagnoseverhalten →  100
• : Alarm
• : Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt )
• : Kommunikation (Kommunikation via Fernbedienung ist aktiv)

Anzeigebereich

Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgrößen
Symbol Bedeutung
Massefluss
• Volumenfluss
• Normvolumenfluss
• Dichte
• Normdichte
Temperatur
Summenzähler

Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
1
X X X X X X X X X
1120.50
Bedienungsmöglichkeiten
F
3
kg/h
A0029348
