Zubehör
Zubehör Beschreibung
Hornschutz für Hornan-
tenne 80 mm (3 in) oder
100 mm (4 in)
A
B
⌀d Durchmesser Hornschutz (siehe untenstehende Tabelle)
⌀D Minimaler Stutzendurchmesser (siehe untenstehende Tabelle)
L
Für Einzelheiten siehe die Montageanleitung SD01084F.
Prozessbedingungen
• Maximaler Behäterdruck: 0,5 bar (7,252 psi)
• Maximale Prozesstemperatur: 130 °C (266 °F)

Hornschutz für FMR57
1)
Antenne Bestellnummer Horn-
schutz
BC: Horn 80mm/3" 71105890
BD: Horn 100mm/4" 71105889
1) Merkmal 070 der Produkststruktur
90

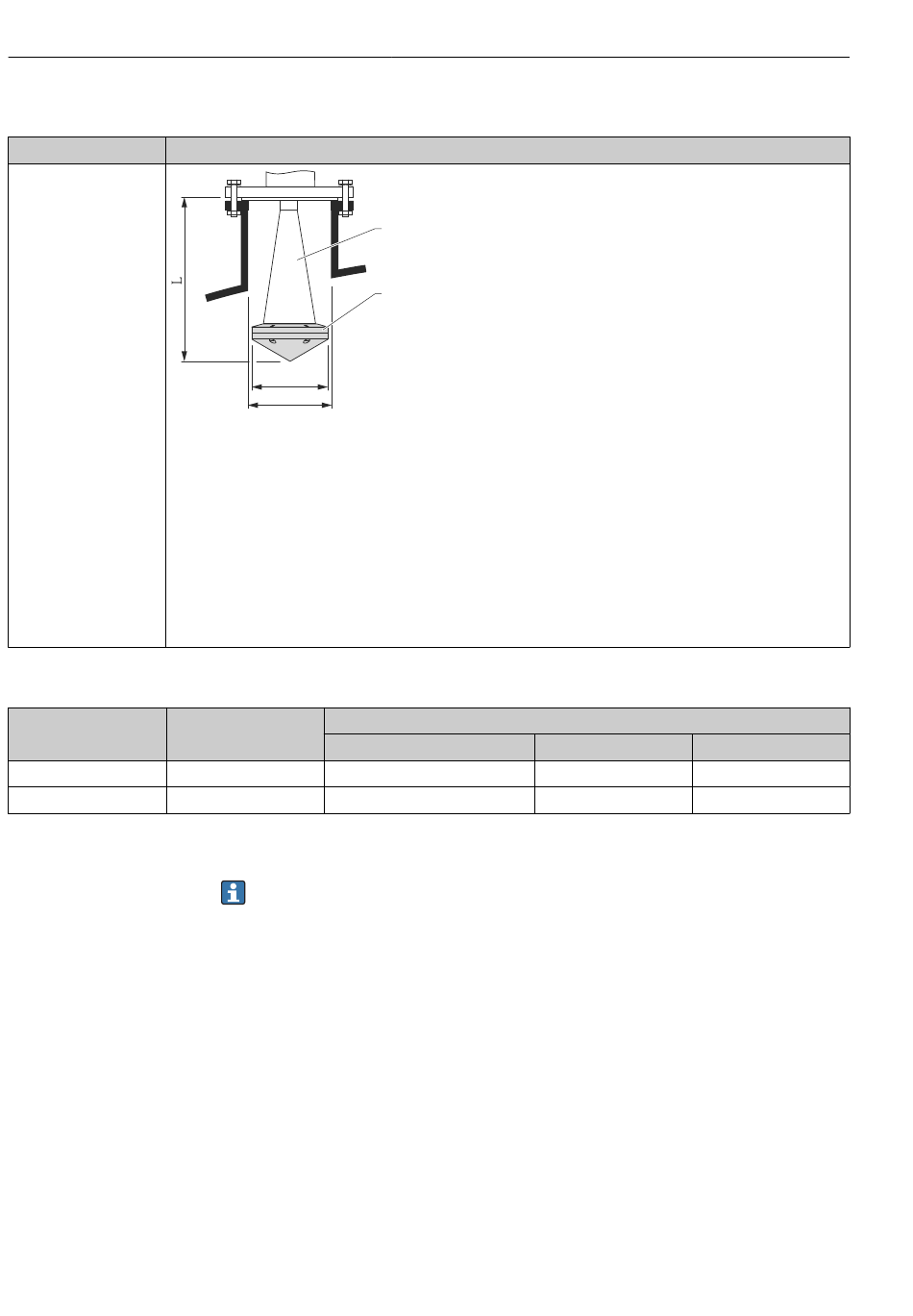

15.1.5 Hornschutz für Hornantenne
ød
øD
Hornantenne des Micropilot (nicht im Lieferumfang des Hornschutzes enthalten)
Hornschutz
Länge von Antenne mit Hornschutz (siehe untenstehende Tabelle)
Explosionsgefahr
Elektrostatische Aufladung des Hornschutzes vermeiden.
238 mm (9,4 in)
450 mm (17,7 in)
Der Hornschutz kann auch zusammen mit dem Gerät bestellt werden. Produktstruk-
tur: Merkmal 610 "Zubehör montiert", Option OW "Hornschutz, PTFE".
A
B
Abmessungen Antenne + Hornschutz
L
Micropilot FMR56, FMR57 PROFIBUS PA
Ød
96 mm (3,78 in)
116 mm (4,57 in)
A0019143
ØD
≥ DN100
≥ DN150
