Modus Recorder - Die Anzeige
Modus Recorder (Fortsetzung)
2. Steuerbereich
(Fortsetzung)
Digitale 2-Kanal-Oszilloskope, 60 MHz und 100 MHz

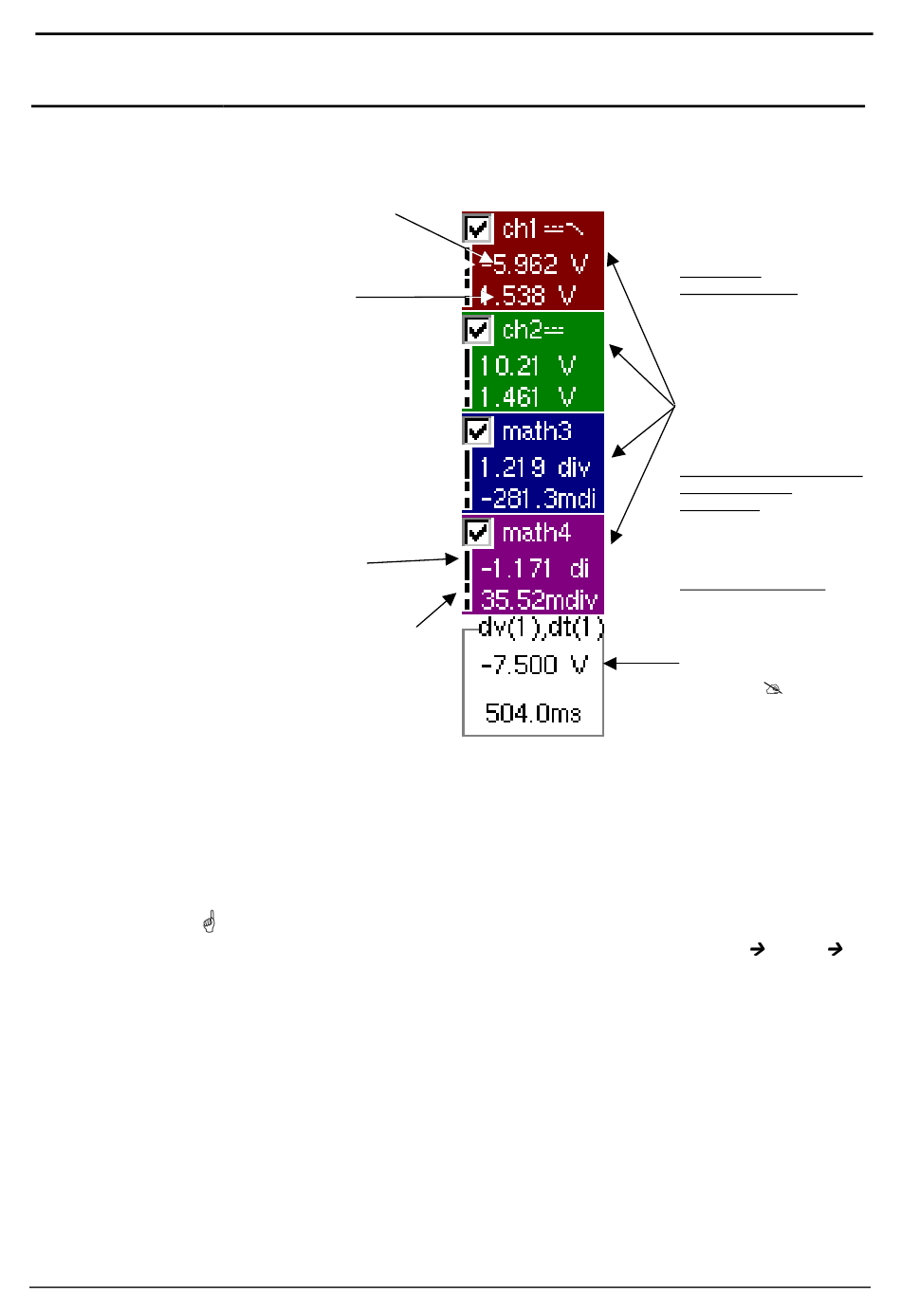

Messung der Abtastung
unter dem Hilfscursor
Messung der Abtastung
unter dem Hauptcursor
Symbol zum Hinweis, dass
die folgende Messung die
des Hilfscursors ist
(ausgezogene Linie)
Symbol zum Hinweis, dass
die folgende Messung die
des Hauptcursors ist
(punktierte Linie)
•
Anwendung der Befehle
•
Bestätigung der Kanäle mit der Maus
•
Die den Kanälen und Funktionen zugeordneten Menüs sind in den Modi
"Recorder" und "Oszilloskop" identisch.
Bei der Anzeige können gespeicherte (Mx) und in Echtzeit erfasste
Kurven Chx nicht gemischt werden (siehe §. Menü Speicher
Abruf ".REC") .
Die verwendete Farbe
entspricht der Farbe der
Kurve.
Anzeige der
Kurvenparameter:
- Gültigkeit
- DC-Kopplung
- Bandbreitenbegrenzung
- vertikale Messung der
Abtastung unter den
Cursors
- Anzeige des ZOOM-
Modus
ODER
Anzeige der Parameter der
mathematischen
Funktionen:
- Gültigkeit
- vertikale Messungen
ODER
Anzeige der Speicher:
- Gültigkeit
- vertikale Messungen
Anzeige und Anpassung
der zuletzt gewählten
Einstellung (
Beispiel:
vertikaler und horizontaler
Abstand zwischen Haupt-
und Hilfscursor)
Kurve
VI - 91
