Modus Oszilloskop (Fortsetzung)
Flanke
Pegel
Noise reject

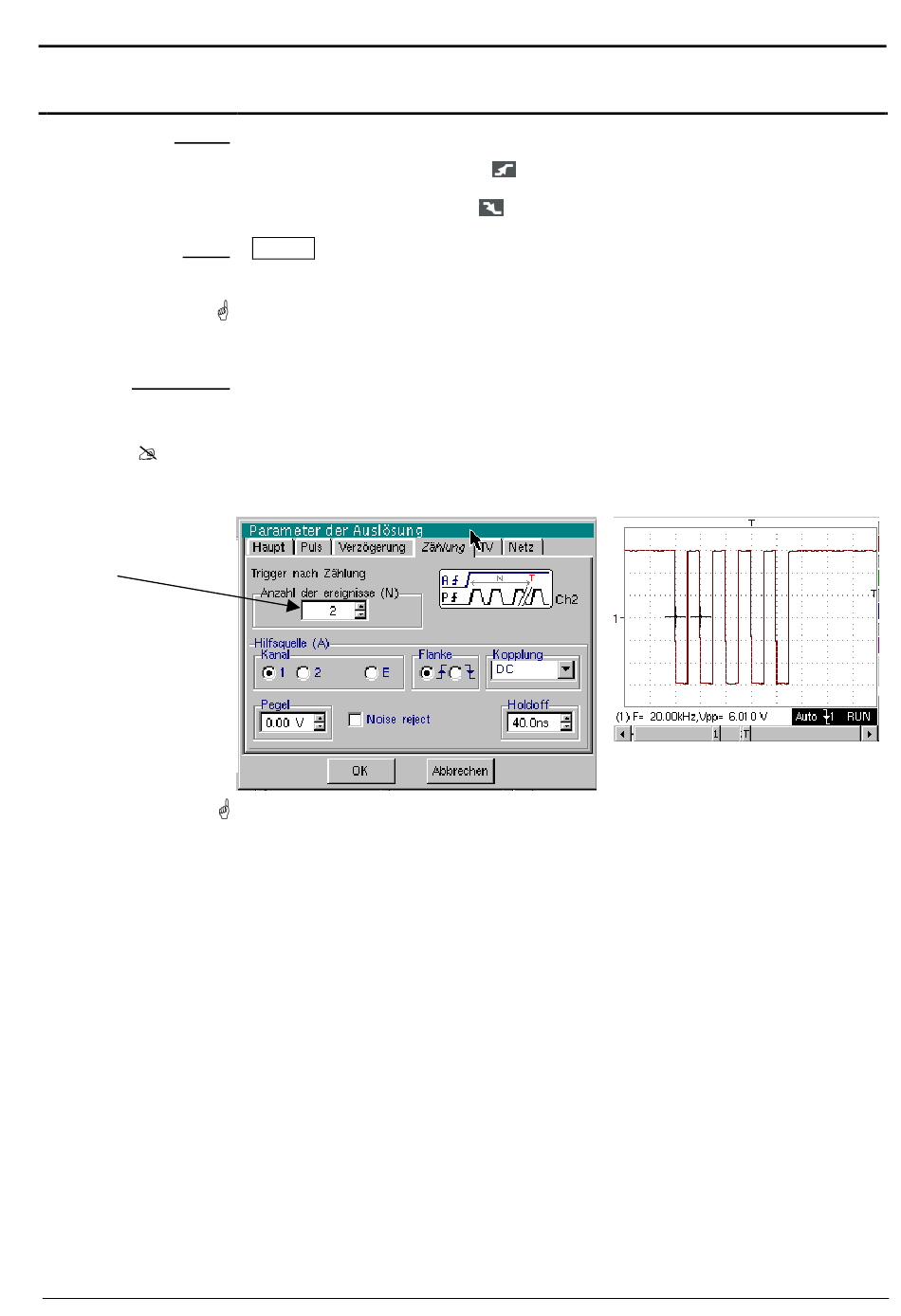

Beispiel
Auswahl der Anzahl
der Ereignisse auf der
Quelle
Veränderungsbereich:
von 2 bis 16384
III - 42
Auswahl der Triggerflanke der Hilfsquelle:
+ Triggerflanke ansteigend
- Triggerflanke abfallend
454mV Einstellung des Triggerpegels durch Berühren der Pfeile mit dem
Stift.
Ein Klick der rechten Maustaste auf diesem Feld läßt dem Bildschirm eine
virtuelle numerische Tastatur für eine direkte Erfassung des Wertes erscheinen.
Hysterese ≈ 0,5 div.
Deaktiviert
Einführung einer Hysterese ≈ 1,5 div.
Aktiviert
Signal an CH1: eine Folge von 5 Impulsen der Frequenz 20 kHz bei 6 Vpp mit
Abstand von 500 µs.
Die Auslösung erfolgt auf der abfallenden Flanke.
Die erste Flanke startet den Trigger. Sie wird bei der Zählung nicht
berücksichtigt.
Die Auslösung des Triggers erfolgt auf der dritten abfallenden Flanke der
Impulsfolge.
Das Holdoff stabilisiert das Signal durch Deaktivierung der Auslösung für
232 µs.
Modus Oszilloskop - Menü "Trigger"
Digitale 2-Kanal-Oszilloskope, 60 MHz und 100 MHz
