Planungshandbuch
Gilt nur für Österreich mit UV-Typ 3 Zulassung:
Inhalt
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Gerätekühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Körperkühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Klimagerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
AQUA / AROMA SYSTEM. . . . . . . . . . . . . . . . . . . . . . 5
Hinweis:
Weitere Ausstattungsmerkmale und Planungsdaten für
die Affinity-Geräte entnehmen Sie bitte dem Kapitel
Affinity-Serie.
Die extrabreite Acrylglas-Liegefläche und automatische Kör-
perkühlung sorgen für eine entspannte Bräunung.
Das übersichtliche Cockpit mit selbsterklärender Symbolik
ermöglicht einfachste Bedienung.
Für nahtlose Bräune sorgen der serienmäßige Nackenbräuner-
Reflektor und der optional erhältliche Schulterbräuner.
AQUA SYSTEM & AROMA bieten zusätzliche Erfrischung im
Twin Power- und Turbo Power-Modell gegen Mehrpreis.
Das 3D-Sound-System mit Subwoofer, MP3-Dock-in und SD-
Card-Slot verspricht ein Klangerlebnis der Extraklasse.
Affinity ist im Farb-Design "Luminate Silver" erhältlich. Bei den
farblich veränderbaren Mood Lights und Ambient Lights stehen
folgende Farben zur Verfügung: Blue, Red, Magenta, Yellow.

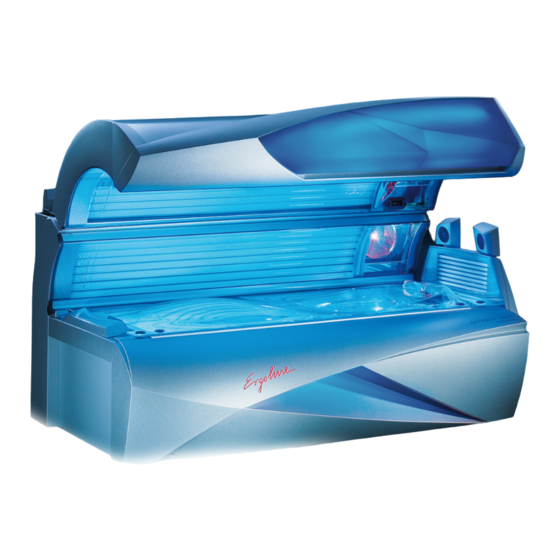

Affinity 500
Super Power
Twin Power
Turbo Power
Affinity 500 - 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ergoline Affinity 500 Super Power
Inhaltszusammenfassung für ergoline Affinity 500 Super Power
-
Seite 1: Inhaltsverzeichnis
Planungshandbuch Affinity 500 Die extrabreite Acrylglas-Liegefläche und automatische Kör- perkühlung sorgen für eine entspannte Bräunung. Das übersichtliche Cockpit mit selbsterklärender Symbolik ermöglicht einfachste Bedienung. Für nahtlose Bräune sorgen der serienmäßige Nackenbräuner- Reflektor und der optional erhältliche Schulterbräuner. AQUA SYSTEM & AROMA bieten zusätzliche Erfrischung im Twin Power- und Turbo Power-Modell gegen Mehrpreis. -
Seite 2: Gerätebeschreibung
Affinity 500 Planungshandbuch Gerätebeschreibung 1. Gesichtsbräuner (UV-Hochdrucklampen) 2. – 3. UV-Niederdrucklampen, Unterteil 4. – 5. Acrylglasliegescheibe Unterteil 6. Infrarot-Schnittstelle 7. Luftdüsen Körperkühlung Fußende 8. UV-Niederdrucklampen, Seitenteil 9. UV-Niederdrucklampen, Oberteil 10. Düsen AQUA / AROMA SYSTEM (nur Twin Power/Turbo Power) 11. -
Seite 3: Technische Daten
Planungshandbuch Affinity 500 Technische Daten Elektrische Daten Super Power Twin Power Turbo Power Nennleistungsaufnahme: ohne Klimagerät: 7800 W 10300 W – mit Klimagerät: – – 14800 W Nennspannung: 400 – 415 V 3N~ 400 – 415 V 3N~ 400 – 415 V 3N~ Nennfrequenz: 50 Hz 50 Hz... -
Seite 4: Abmessungen
Affinity 500 Planungshandbuch Abmessungen 1420 mm 1370 mm B– 1335 mm 800 mm 188 mm 2350 mm 2260 mm 2000 mm 1730 mm 238 mm 265 mm 867 mm L6 (L7) 1116 mm 1340 mm 1740 mm 1078 mm 400 mm 114 mm 1887 mm 1974 mm... -
Seite 5: Gerätekühlung
Planungshandbuch Affinity 500 Gerätekühlung Zur Gerätekühlung wird Kabinen- bzw. Studioluft durch die Luftschlitze in der Frontblen- de des Geräteunterteils (1) und über die Filtermatten im Oberteil (2) angesaugt (Zuluft). Die angesaugte Luft wird zunächst durch Filterpakete gereinigt, weiter an den erwärmt- en UV-Nieder- und Hochdrucklampen vorbeigeführt und schließlich als erwärmte ...
