TI01472F/00/DE/02.21
71526710
2021-05-31
Products

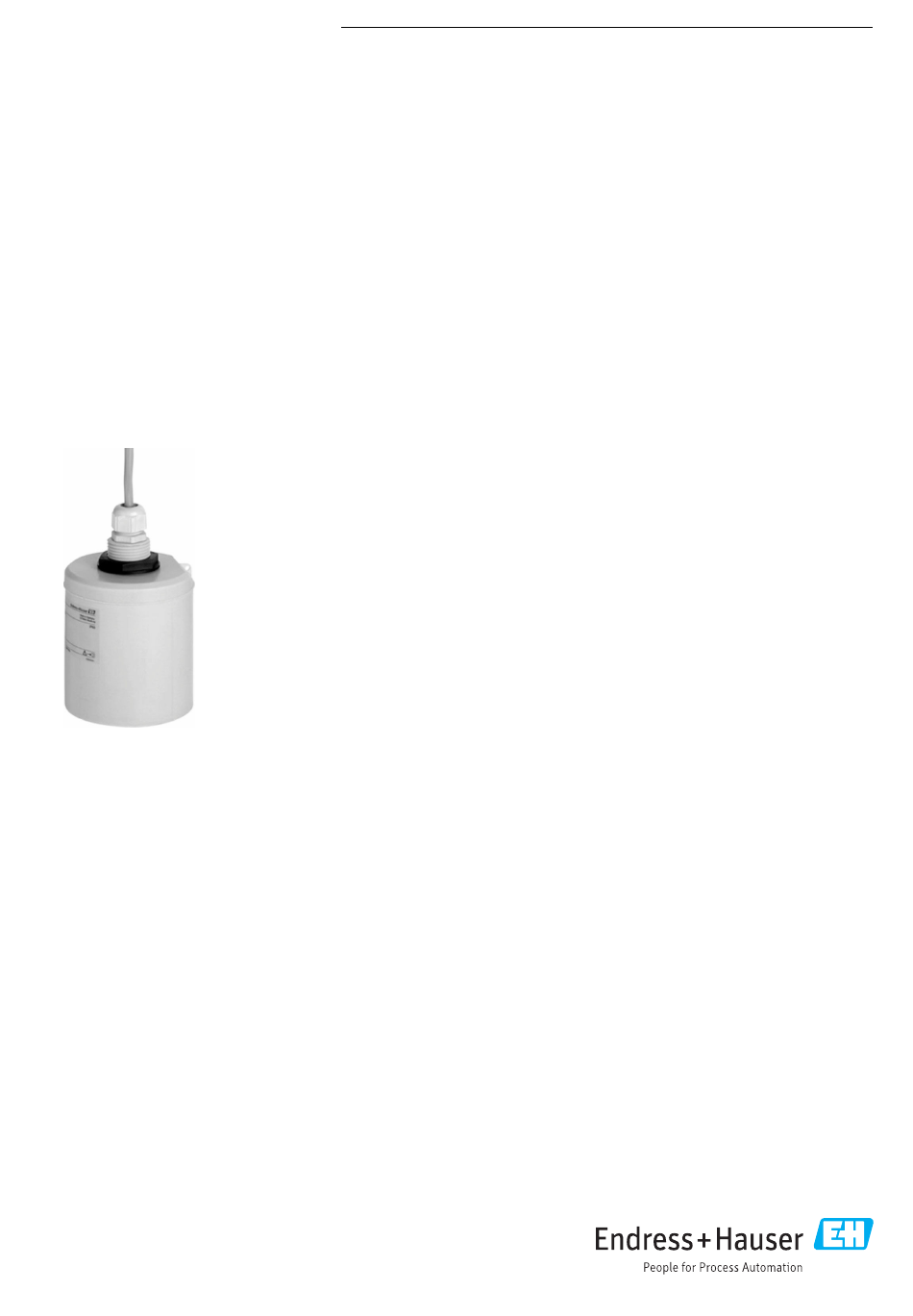

Technische Information

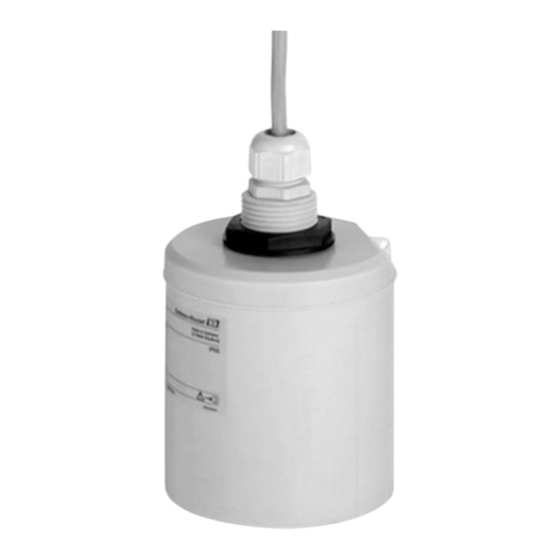

Prosonic S FDU92
Ultraschallmesstechnik
Ultraschallsensor für Füllstandmessung und
Durchflussmessung
Anwendungsbereich
• Kontinuierliche, berührungslose Füllstandmessung von Flüssigkeiten und Schütt-
gütern in Silos, Förderbändern, Halden und in Brechern
• Durchflussmessung in offenen Gerinnen und Messwehren
• Maximaler Messbereich: 20 m (66 ft) in Flüssigkeiten; 10 m (33 ft) in Schüttgü-
tern
Ihre Vorteile
• Temperatursensor zur Laufzeitkorrektur integriert, daher genaue Messung auch
bei Temperaturänderungen
• Hermetisch geschweißter PVDF-Sensor für höchste chemische Beständigkeit
• Geeignet für raue Umgebungsbedingungen dank getrennter Installation des Mess-
umformers (bis zu 300 m (984 ft))
• Geringe Ansatzbildung aufgrund des Selbstreinigungseffekts
• Witterungsbeständig und überflutungssicher (IP68)
• Internationale Staub-Ex- und Gas-Ex-Zertifikate
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Prosonic S FDU92
Inhaltszusammenfassung für Endress+Hauser Prosonic S FDU92
- Seite 1 Products Solutions Services TI01472F/00/DE/02.21 71526710 2021-05-31 Technische Information Prosonic S FDU92 Ultraschallmesstechnik Ultraschallsensor für Füllstandmessung und Durchflussmessung Anwendungsbereich • Kontinuierliche, berührungslose Füllstandmessung von Flüssigkeiten und Schütt- gütern in Silos, Förderbändern, Halden und in Brechern • Durchflussmessung in offenen Gerinnen und Messwehren •...
-
