4 | Montage Verdichter

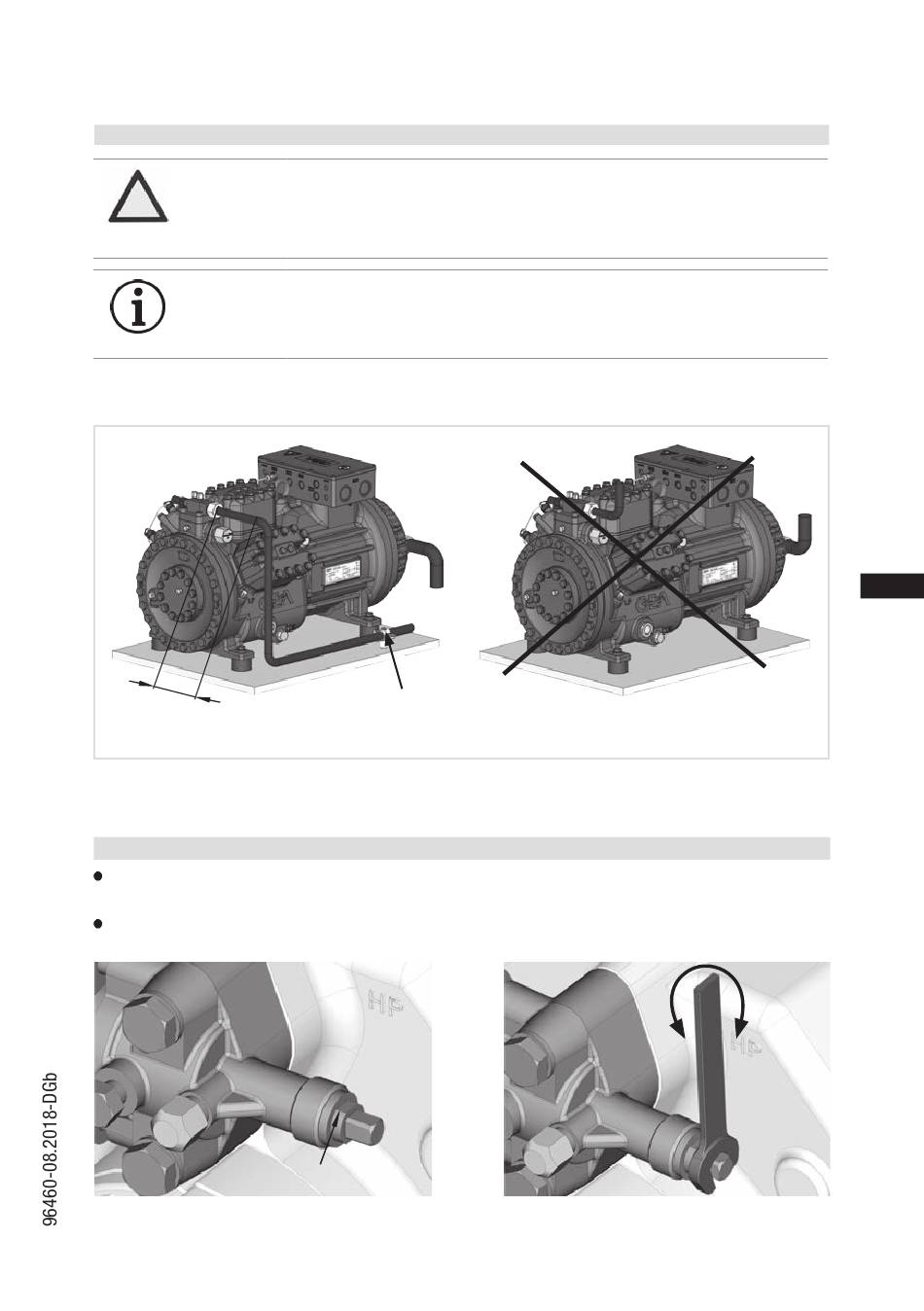

4.7 Verlegen von Saug- und Druckleitung

ACHTUNG
INFO
Als Faustregel gilt: Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten
und parallel zur Antriebswelle verlegen.
möglichst
kurz

4.8 Bedienen der Absperrventile

Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
1 /
Umdrehung entgegen dem Uhrzeigersinn.
4
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Sachschäden möglich.
Unsachgemäße Verrohrungen können Risse und Brüche verur-
sachen, was Kältemittelverlust zur Folge hat.
Eine fachgerechte Rohrführung der Saug- und Druckleitung un-
mittelbar nach dem Verdichter ist von größter Wichtigkeit für die
Laufruhe und das Schwingungsverhalten des Systems.
stabiler
Festpunkt
Abb. 18
Abb. 17
anziehen
lösen
Abb. 19
D
GB
F
E
15
