- Seite 1 Bock Verdichter HGX7 R134a Montageanleitung / Assembly instructions / Instructions de montage Instrucciones para el montaje / Istruzioni per l'installazione GEA Refrigeration Technologies / GEA Bock...
- Seite 3 HGX7/1620-4 R134a HGX7/1860-4 R134a HGX7/2110-4 R134a Montageanleitung GEA Refrigeration Technologies / GEA Bock...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Aufstellung 4.2 Rohranschlüsse 4.3 Rohrleitungen 4.4 Verlegen von Saug- und Druckleitung 4.5 Bedienen der Absperrventile 4.6 Funktionsweise der absperrbaren Serviceanschlüsse Elektrischer Anschluss... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt. -
Seite 7: Bestimmungsgemäßer Gebrauch
1 | Sicherheit 1.4 Bestimmungsgemäßer Gebrauch In dieser Montageanleitung wird der HGX7 R134a in der von Bock hergestellten Standardversion beschrieben. Der Verdichter ist für den Einsatz in Kühlanlagen unter Einhaltung der Einsatzgren- zen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. Jegliche andere Nutzung des Verdichters ist unzulässig! WARNUNG! Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! -
Seite 8: Produktbeschreibung

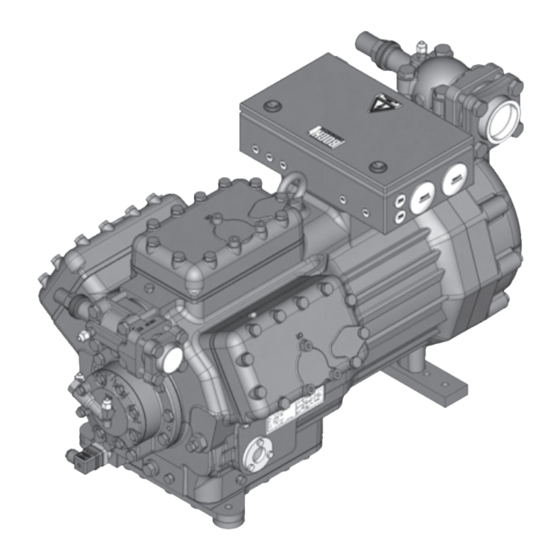

2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Sechszylinder-Hubkolbenverdichter mit sauggasgekühltem Motor. • Der aus dem Verdampfer angesaugte Kältemittelstrom wird über den Motor geleitet und sorgt für besonders intensive Kühlung. Damit kann der Motor speziell bei hoher Belastung auf einem relativ niedrigem Temperaturniveau gehalten werden. • Zylinderanordnung paarweise in W-Form. Saugab- Klemmenkasten sperrventil Transportöse Zylinder- Ventilplatte deckel Druckab- Motorteil sperrventil... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany AS09529A001 81,0 A 291 A 429 A SE 55 Abb. 2 Typbezeichnung Spannung, Schaltung, Frequenz 50 Hz Maschinennummer Nenndrehzahl maximaler Betriebsstrom Hubvolumen Anlaufstrom (Rotor blockiert) Spannung, Schaltung, Frequenz 60 Hz Δ: Teilwicklung 1... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: FUCHS Reniso Triton SE 55 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. HGX7/2110-4). INFO! Zur Nachfüllung empfehlen wir die o.a. - Seite 11 3 | Einsatzbereiche R134a Abb. 3 Uneingeschränkter Max. zulässiger Überdruck Anwendungsbereich (LP/HP) : 19/28 bar Zusatzkühlung oder LP = Niederdruck reduzierte Sauggastemperatur HP = Hochdruck Verdampfungstemperatur (°C) Verflüssigungstemperatur (°C) Auslegung für andere Bereiche auf Anfrage Sauggasüberhitzung (K) Sauggastemperatur (°C)
-
Seite 12: Montage Verdichter
4 | Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Aufstellung Transportöse benutzen. -
Seite 13: Rohrleitungen
4 | Montage Verdichter INFO! Bei den Verdichtern HGX7/2110-4 und HGX7/2110-4 S sind am Saugabsperrventil Lötstutzen für Rohr-Ø 64mm montiert. Lötstutzen für Rohr-Ø 2 5/8" liegen den Verdichtern bei. 4.3 Rohrleitungen Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder, Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Rohre verwenden. -
Seite 14: Bedienen Der Absperrventile
4 | Montage Verdichter 4.5 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. anziehen lösen Ventilspindelabdichtung Abb. -
Seite 15: Elektrischer Anschluss
5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR! Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! INFO! Schließen Sie den Verdichtermotor gemäß Schaltplan (s. Innenseite Klemmenkasten) an. Verwenden Sie für Kabeldurchführungen am Klemmenkasten passende Kabelverschraubungen in richtiger Schutzartausführung (s.Typschild). Setzen Sie Zugentlastungen ein und vermeiden Sie Scheuerstellen an Kabeln. -
Seite 16: Prinzipschaltplan Für Teilwicklungsanlauf Mit Serienmotor
5.2 Prinzipschaltplan für Teilwicklungsanlauf mit Serienmotor F1.2 F1.1 I=33% I=66% F1.1 F1.2 X SS X1 L1 L1 N N 43 43 11 /YYY X2 1 MP10 R2 R2 R2 Anschluákasten Verdichter Abb. 14 R1 Kaltleiter (PTC-Fühler) Motorwicklung R2 Wärmeschutzthermostat (PTC-Fühler) F1.1 / 1.2 2 Motorschutzschalter (60% / 40% von I Ges.) Sicherung Steuerstromkreis Hochdrucksicherheitswächter... - Seite 17 L1.1 L2.1 L3.1 L1.2 P> P< Pl Hauptschalter Verdichtermotor Netzschütz (Teilwicklung 1) Netzschütz (Teilwicklung 2) Verzögerungsrelais max. 1s Schalter Steuerspannung Ölsumpfheizung PW MP10 BOCK COMPRESSORS...
-
Seite 18: Elektrischer Anschluss
5 | Elektrischer Anschluss 5.3 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten Δ/YYY Verdichter mit dieser Kennzeichnung sind für den Direkt- oder Teilwicklungsstart geeignet. Die Motorwicklung ist in zwei Teile unterteilt: Teilwicklung 1 = 60% und Teilwicklung 2 = 40%. Diese Wicklungsaufteilung bewirkt beim Teilwicklungsstart eine Anlaufstromreduzierung auf ca. 65% des Wertes beim Direktstart. -
Seite 19: Sondermotor: Ausführung Für Direkt- Oder Stern-Dreieck-Anlauf
5 | Elektrischer Anschluss 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnet-... -
Seite 20: Prinzipschaltplan Für Stern-Dreieck-Anlauf Mit Sondermotor
5.5 Prinzipschaltplan für Stern-Dreieck-Anlauf mit Sondermotor F1.2 F1.1 I=33% I=66% F1.1 F1.2 X SS X1 L1 L1 N N 43 43 11 X2 1 MP10 R2 R2 R2 Anschluákasten Verdichter Abb. 15 R1 Kaltleiter (PTC-Fühler) Motorwicklung R2 Wärmeschutzthermostat (PTC-Fühler) F1.1 / 1.2 2 Motorschutzschalter Sicherung Steuerstromkreis Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) - Seite 21 L1.1 L2.1 L3.1 L1.2 P> P< Pl Hauptschalter Verdichtermotor Netzschütz ∆-Schütz Y-Schütz Verzögerungsrelais für Schützumschaltung Schalter Steuerspannung Ölsumpfheizung PW MP10 BOCK COMPRESSORS...
-
Seite 22: Elektronisches Auslösegerät Mp
5 | Elektrischer Anschluss 5.6 Elektronisches Auslösegerät MP 10 Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro- nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot. Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör) gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot) vorgesehen. - Seite 23 5 | Elektrischer Anschluss 5.8 Funktionsprüfung des Auslösegerätes MP 10 Vor der Inbetriebnahme, Störungsbehebung oder Änderungen im Steuerstromkreis ist das Auslösegerät auf Funktion zu prüfen: LED H1 LED H2 LED H3 Vorgang grün ● Netzspannung unterbrechen (L1 oder S1) ● Motortemperaturfühler-Anschluß lösen (1 oder 2) ●...
-
Seite 24: Ölsumpfheizung
5 | Elektrischer Anschluss 5.9 Ölsumpfheizung Während des Verdichterstillstands diffundiert in Abhängigkeit von Druck und Umgebungstemperatur Kältemittel in das Schmieröl des Verdichters. Die Schmierfähigkeit des Öls wird dadurch herab- gesetzt. Beim Anfahren des Verdichters dampft durch die Druckabsenkung das im Öl enthaltene Kältemittel aus. -
Seite 25: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung WARNUNG! Der Verdichter darf keinesfalls mit Sauerstoff oder anderen tech-... -
Seite 26: Kältemittelfüllung
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT! Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. INFO! Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Befüllen Sie nicht flüssig über das Saugabsperrventil am Verdichter. -
Seite 27: Anschluss Ölspiegelregulator
6 | Inbetriebnahme 6.8 Anschluss Ölspiegelregulator Bei Verbundschaltungen von mehreren Verdichtern haben sich Ölstandsreguliersysteme bewährt. Für die Montage eines Ölspiegelregulators ist der Anschluss „O“ vorgesehen (siehe Maßzeichnung). Alle gängigen Ölspiegelregulatoren von AC&R, ESK, Carly sowie das elektronische Ölstandsregulie- rungssystem OM3 TraxOil von Alco können direkt ohne Adapter angeschlossen werden (s. Abb.21). Ein Schauglas am Ölspiegelregulator ist nicht erforderlich. -
Seite 28: Ersatzteilempfehlung
7 | Wartung 7.3 Ersatzteilempfehlung HGX7 / ... R134a 1620-4 (S) 1860-4 (S) 2110-4 (S) Art.-Nr. Art.-Nr. Art.-Nr. Bezeichnung BS Dichtungen 80094 BS Ventilplatte 80720 BS Kolben/Pleuel 08995 08996 80112 BS Pleuel 08306 BS Ölpumpe 80116 BS Ölsumpfheizung 08426 230 V ~ Verwenden Sie nur Original Bock Ersatzteile! 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.bock.de. -
Seite 29: Technische Daten
8 | Technische Daten 380-420 V Δ/YYY - 3 - 50 Hz PW 440-480 V Δ/YYY - 3 - 60 Hz PW PW = Part Winding Wicklungsverhältnis : 60% / 40%... -
Seite 30: Maße Und Anschlüsse
9 | Maße und Anschlüsse Massenschwerpunkt ca.505 ÖV ca.315 ca.505 ca.830 ca.505 ca.505 Schwing dämpfer ÖV ca.315 ÖV ÖV ca.830 ca.315 Schwingungs- dämpfer ca.830 Schwingungs- Schwing dämpfer dämpfe Maße in mm Abb. 19... - Seite 31 9 | Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 8 Druckleitung Anschluß Saugseite, nicht absperrbar 8 “ NPTF Anschluß Saugseite, absperrbar 16 “ UNF Anschluß Saugseite, nicht absperrbar 4 “ NPTF Anschluß Druckseite, nicht absperrbar 8 “ NPTF Anschluß Druckseite, absperrbar 16 “ UNF Anschluss Öldrucksicherheitsschalter OIL 16 “...
-
Seite 32: Konformitäts- Und Einbauerklärung
Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstrasse 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HGX7 R134a den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 33: Service
