GEA Bock HGX46 CO2 T Montageanleitung Seite 21

5 | Elektrischer Anschluss

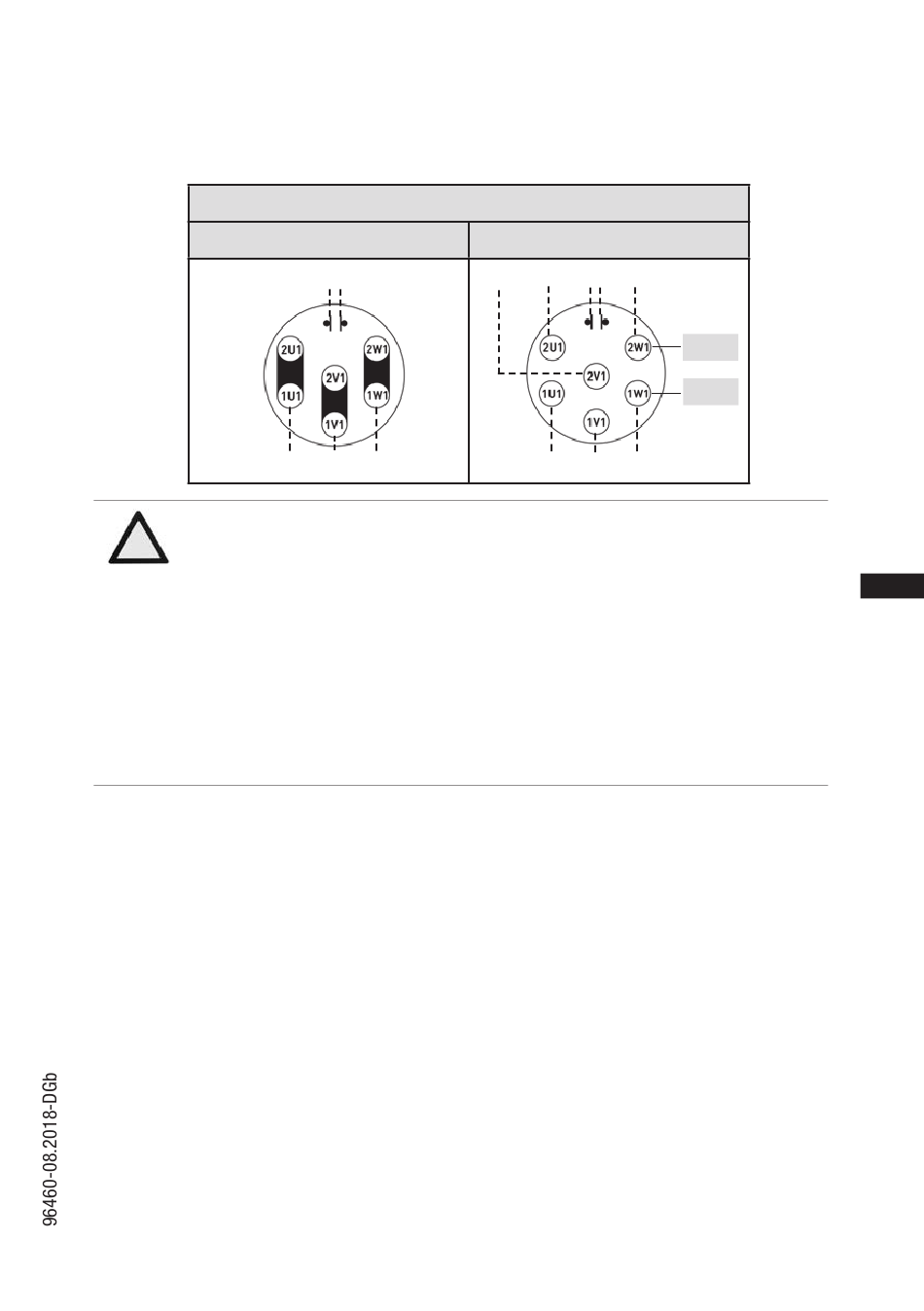

Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart (Y/YY) müssen
die Brücken entfernt und die Motorleitung gemäß Schaltschema angeschlossen werden:
ACHTUNG
400 V
Direktstart YY
PTC
L1 L3
L2
Sachschäden möglich.
Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1
muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung
2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Es muss unbedingt darauf geachtet werden, dass die
Spannungsversorgung über den QA2 auf Wicklung 1 (50 %) (1U1 /
1V1 / 1W1) und die Spannungsversorgung über QA3 auf Wicklung 2
(50 %) (2U1 / 2V1 / 2W1) erfolgt. Die Motorschütze (QA2 / QA3) müssen
jeweils auf ca. 50 % vom max. Betriebsstrom ausgelegt werden.
Teilwicklungsstart Y/YY
L1 PTC L3
L2
L1 L3
L2
PW
II
PW
I
