4 | Montage Verdichter
INFO!
4.3 Rohrleitungen
Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder,
Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Rohre verwenden.
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke
Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen.
Sorgen Sie für eine ordnungsgemäße Ölrückführung.
Halten Sie die Druckverluste so gering wie möglich.
4.4 Verlegen von Saug- und Druckleitung
INFO!
ACHTUNG!
Als Faustregel gilt:
Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und
parallel zur Antriebswelle verlegen.
möglichst
kurz
Bei den Verdichtern HGX7/2110-4 und HGX7/2110-4 S sind am
Saugabsperrventil Lötstutzen für Rohr-Ø 64mm montiert.
Lötstutzen für Rohr-Ø 2 5/8" liegen den Verdichtern bei.
Eine fachgerechte Rohrführung der Saug- und Druckleitung un-
mittelbar nach dem Verdichter ist von größter Wichtigkeit für die
Laufruhe und das Schwingungsverhalten des Systems.
Unsachgemäße Verrohrungen können Risse und Brüche verur-
sachen, was Kältemittelverlust zur Folge hat.
stabiler
Festpunkt
D
GB
F
E

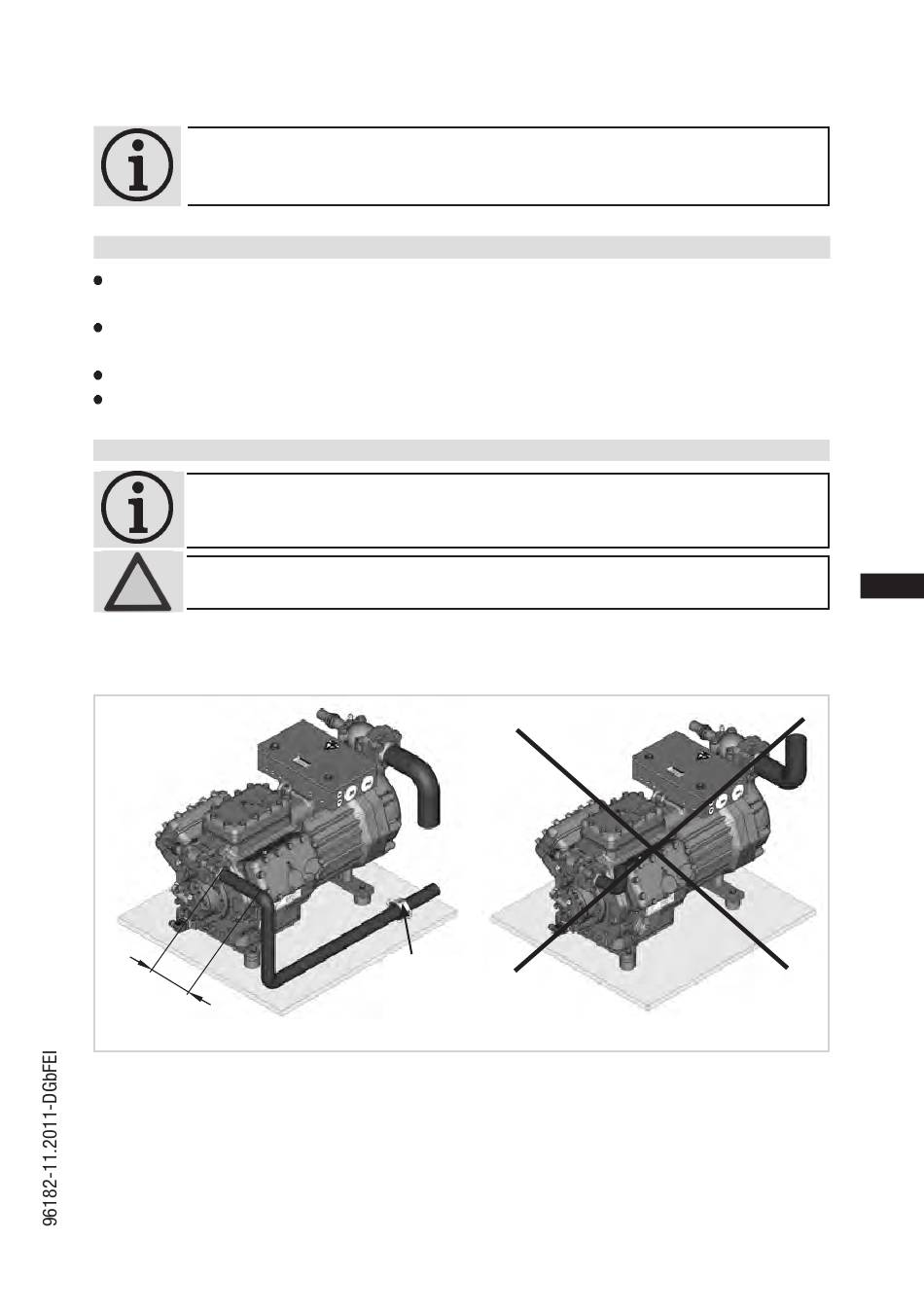

Abb. 9
