5 | Elektrischer Anschluss
5.6 Elektronisches Auslösegerät INT69 G
Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek-
tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in
der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann
nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre-
lais (Klemmen B1 + B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird.
Zusätzlich kann die Heißgasseite des Verdichters durch Wärmeschutzthermostate (Zubehör) gegen
Übertemperatur abgesichert werden.
Beim Auslösen des INT69 G liegen Überlastung bzw. unzulässige Betriebsbedingungen vor.
Stellen Sie die Ursache fest und beseitigen Sie diese.
D

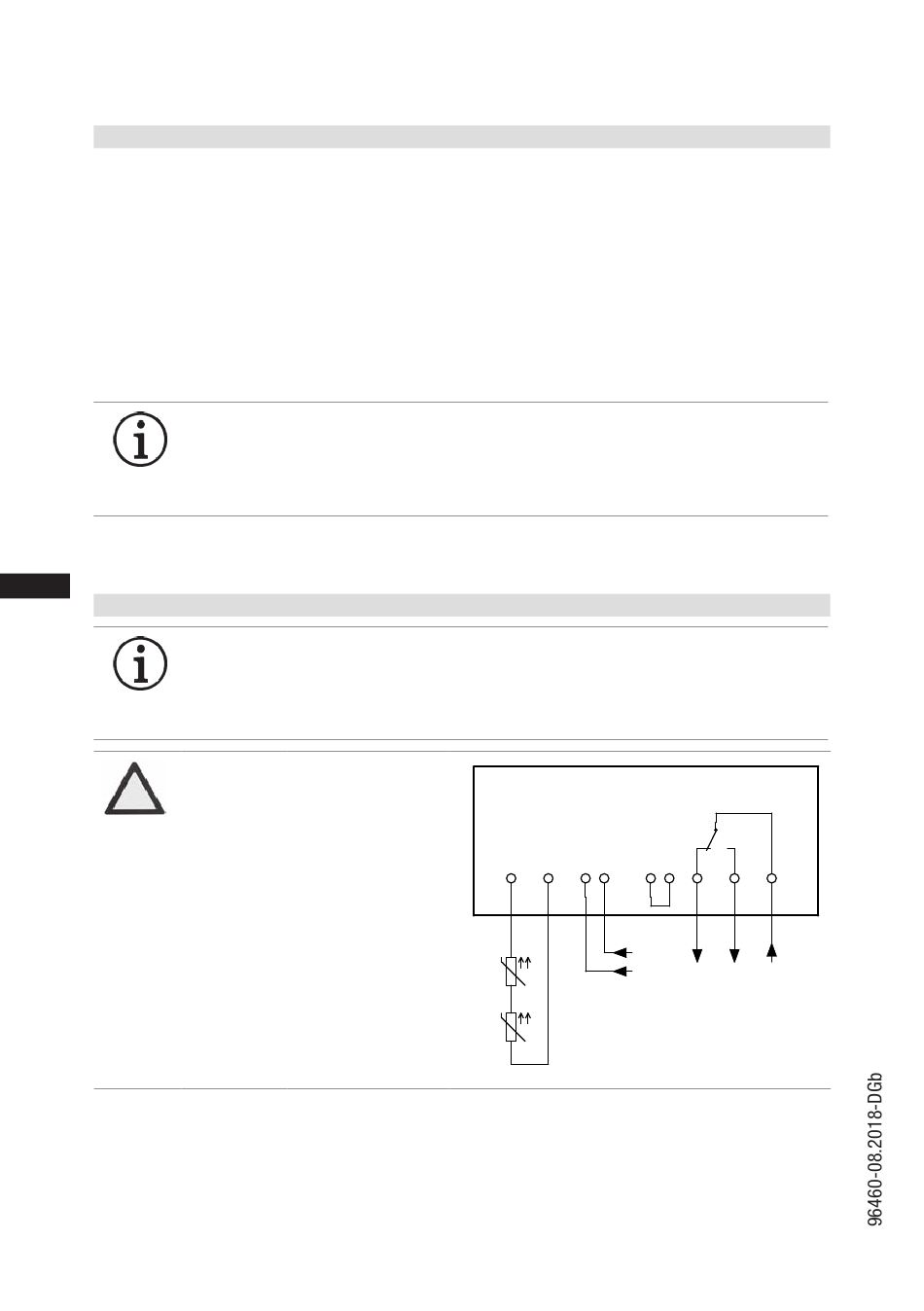

5.7 Anschluss des Auslösegerätes INT69 G
GB
F
1
E
or Protection MP10
L S M
N N 43 43 11 12 14
Steuerstrom-
kreis
26
INFO Der Relais-Schaltausgang ist als potentialfreier Umschaltkontakt
ausgeführt. Dieser Schaltkreis arbeitet nach dem Ruhestromprinzip,
d.h., auch bei Sensor- oder Kabelbruch fällt das Relais in Ruhelage
und schaltet den Motorschütz ab.
INFO Schließen Sie das Auslösegerät INT69 G gemäß Schaltplan an.
2
Sichern Sie das Auslösegerät mit einer Sicherung (FC2) von max.
4 A träge ab. Um die Schutzfunktion zu gewährleisten, installieren
Sie das Auslösegerät als erstes Glied in den Steuerstromkreis.
ACHTUNG Messkreis BT1 und
BT2 (PTC-Fühler)
dürfen nicht mit
R2
R1
Fremdspannung
in Berührung
kommen.
X2 1 2 3 4 5 6
Das Auslösegerät
INT69 G und die
+ +
Θ Θ
PTC-Fühler werden
BT1 BT2
sonst zerstört.
- -
3
INT69 G
OG OG L N
+
Θ
BT1
-
+
Θ
BT2
-
4
B1 B2
12 14 11
N
L
Steuerstrom-
Steuerstrom-
kreis
kreis
Abb. 24
Klemmkasten
5
