3. Installation (Montage, Elektrik)

Die elektrische Installation muss von einem Fachbetrieb vor-
genommen werden und den jeweils gültigen Vorschriften
entsprechen. Der Fachbetrieb ist für die Einhaltung der ent-
sprechenden Normen verantwortlich.

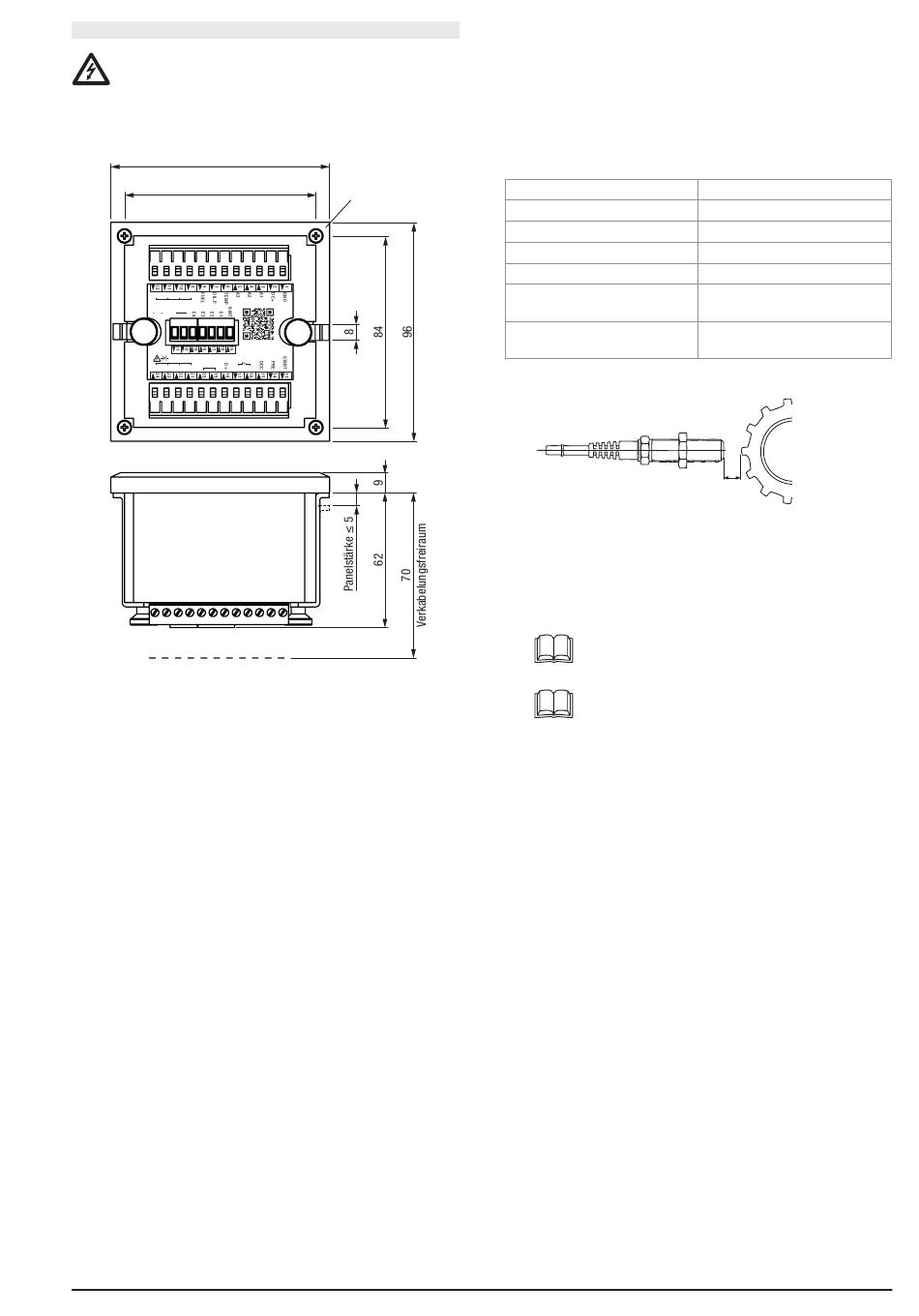

3.1. Abmessungen / Frontpanelausbruch

96
84
L1 L2 L3 N
U
GENERATOR
Technical data
nicht terminiert RS485
( 120Ω )
+
-
ECU-RTG3
GENSET CONTROLLER
A4
I
GENERATOR
MP
I I I I A4
COM L3 L2 L1 2

3.2. Mechanische Montage

Installieren Sie die Motorsteuereinheit an einem möglichst Vibrati-
onsfreien Ort.
Die Umgebungstemperatur muss zwischen -10°C und +40°C liegen.
Luftfeuchtigkeit <80% DRH nicht kondensierend.
Seite 7
Frontpanelausbruch
85x85
A4
1
© 2016, Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at

3.3. Elektrik

3.3.1. Allgemeines

Die Motorsteuereinheit muss im Betrieb kontinuierlich mit einer pas-
senden Spannungsquelle versorgt werden. Die Beschaltung der
Versorgungsspannung hat so zu erfolgen, daß bei Unterbrechung/
Ausfallen von DC+ der Motor zwangsabgeschaltet wird!
Die zusätzliche Montage eines Hauptschalters ist empfohlen.

3.3.2. Spezifikation der Steckverbinder

Bemessungsspannung
Bemessungsstoßspannung
Nennstrom
Anzugsdrehmoment
Abisolierlänge
Mögliche Leitungsquerschnitte
Empfohlene Verkabelung

3.3.3. Hinweise betreffend Drehzahlsensor

X .. 0,4-0,8 mm
In der Regel erfolgt die Justage des Drehzahlsensors indem der
Sensor soweit eingeschraubt wird, dass dieser an einem Zahn des
Schwungrades anliegt. Im Anschluss wird der Sensor eine halbe
Umdrehung heraus gedreht und mit einer Gegenmutter gesichert.
Der Abstand für gängige Drehzahlsensoren sollte zwischen 0,4 und
0,8mm liegen.
Es können handelsübliche induktive Drehzahlsensoren
ohne integrierten Verstärker verwendet werden. Masse
und Schirmung sind auf GND zu legen.
Sofern Probleme bei der Drehzahlanzeige auftreten
Sensorpegel sowie Masse und Schirmung prüfen. Ggf.
Pin20 auf GND legen und an Pin19 Sensor anschließen.
630 V
4 kV
12A (bei 2,5 mm )
2
0,5-0,6 Nm
7 mm
bei 1 Ltg: 0,2 - 2,5 mm
2
bei 2 Ltg: 0,2 - 1,5 mm
2
0,75 / 1,5 mm Litzenkabel mit
2
isolierter Adernendhülse
Schwungrad
X
