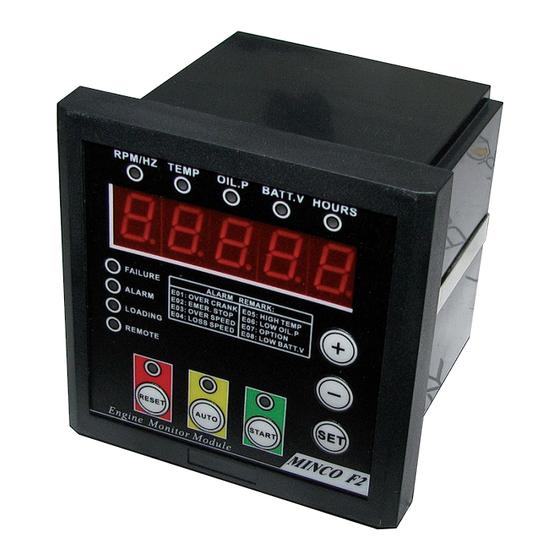

- Seite 1 Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn T: +43-2246-20791 F: +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at Elektronische Motorsteuereinheit MINCO-F2 Benutzer- und Wartungshandbuch DE Y1106 Stand 06-2011 GEN133...
-
Seite 2: Inhaltsverzeichnis
Gerät auf etwaige Transportschäden kontrolliert werden. Sollte die Lieferung unvollständig oder beschädigt sein, infor- mieren Sie unverzüglich Ihren Händler. Seite 2 von 8 © Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at MINCO-F2 / GEN133 / DE / Y1106 / 2011-06... -
Seite 3: Allgemeines
Kühlmitteltemperatur zu hoch E--05 findet. Sobald der ATS-Eingang [PIN 18] beschalten wird ver- Öldruck zu gering E--06 sucht die MINCO-F2 den Motor zu starten. Ist der Eingang Optionaler Sensoreingang (Pin 22) E--07 nicht mehr beschalten stoppt die MINCO-F2 den Motor. hat ausgelöst ... -
Seite 4: Installation
Vorgeschriebene Absicherung: 2A flink ACC (IDLE) Relaisausgang für Stellmotor Drehzahl Ausgangsspannung = COMM2 [Pin 8] Maximal zulässiger Schaltstrom: 2A Seite 4 von 8 © Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at MINCO-F2 / GEN133 / DE / Y1106 / 2011-06... -
Seite 5: Hinweise Zur Installation
Sie über diesen Korrekturwert die Sensortoleranzen ausgleichen. 08 Korrekturwert Batterie-/Bordspannung Seite 5 von 8 © Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at Standardwert: 00 MINCO-F2 / GEN133 / DE / Y1106 / 2011-06 Stellbereich: - 10 bis (+) 1 0... - Seite 6 Frequenz Pin 11/12 0V bei Motorlauf (Invertiert) Drehzahl Pin 14/(13) 0V bei Motorlauf (Invertiert) 19 Parameter für Fehlererkennung Seite 6 von 8 © Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at MINCO-F2 / GEN133 / DE / Y1106 / 2011-06 Standardwert: 00...
-
Seite 7: Anhang 1 - Schaltzeitendiagramm
MINCO-F2 Elektronische Motorsteuereinheit Benutzerhandbuch, Installationsanleitung Seite 7 von 8 © Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at MINCO-F2 / GEN133 / DE / Y1106 / 2011-06... - Seite 8 MINCO-F2 Elektronische Motorsteuereinheit Benutzerhandbuch, Installationsanleitung Seite 8 von 8 © Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at MINCO-F2 / GEN133 / DE / Y1106 / 2011-06...
