4.3.8. Systemeinstellungen

7x
Hauptmenü

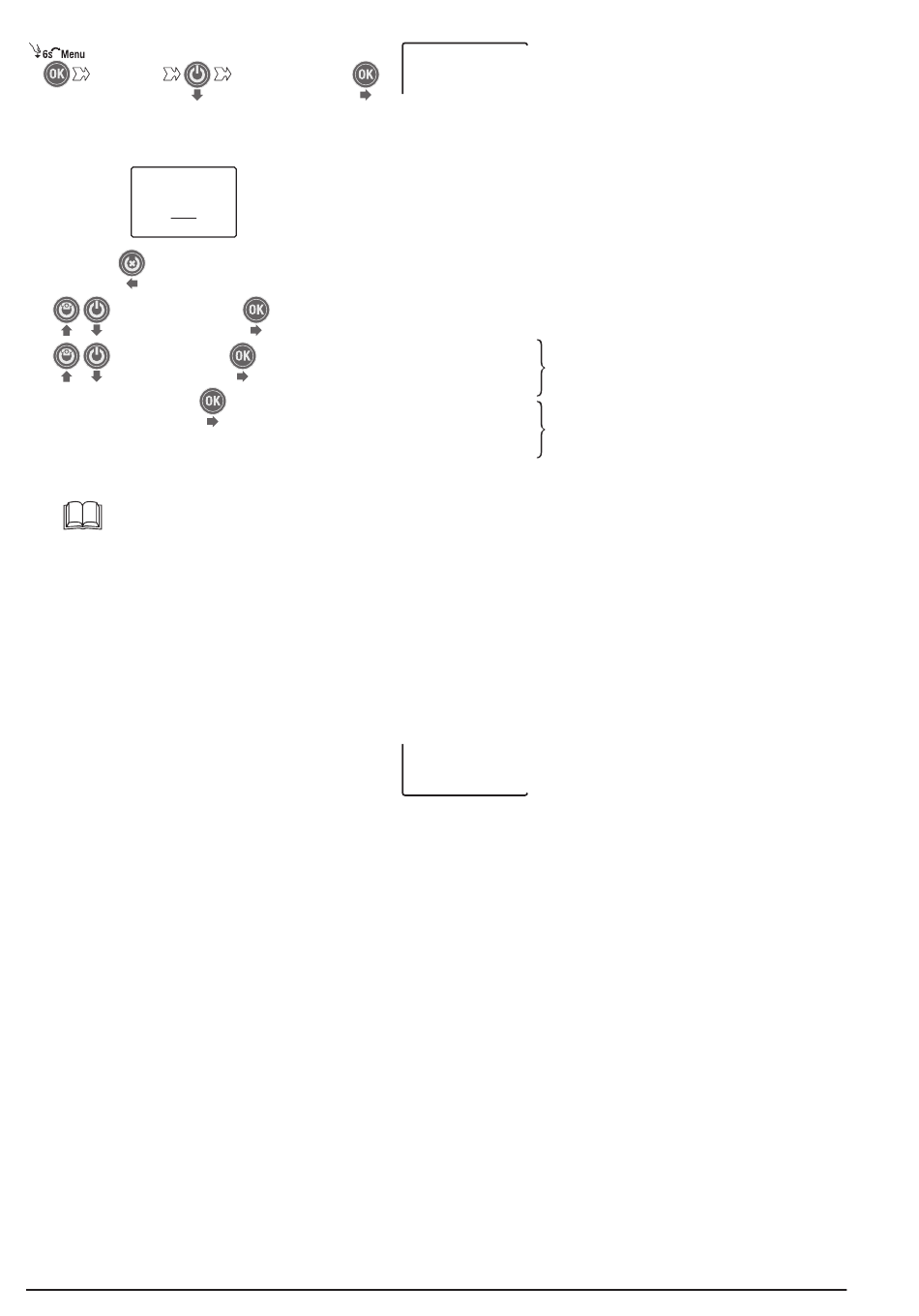

Menüpunkt um Systemeinstellungen vorzunehmen.
Passworteingabe erforderlich. Standardpasswort: 8421
PASSWORT
0000
Zum Verlassen
drücken.
Mit
Zeile anwählen.
Mit
Wert ändern.
Einstellung speichern mittels
Beachte auch die Diagramme unter
4.3.8.1 Mögliche Ausgangstypen
4.3.8.2. Mögliche Eingangstypen
4.4. Zeitdiagramm
Seite 14
SYSTEMEINSTELLUG
Mit
Wert auswählen.
Mit
zur nächsten Stelle.
nach letzter Stelle.
© 2016, Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at
In U/min. Definiert ab welcher Drehzahl der Motor läuft. und
STARTDREHZ.:0400
Starterbetätigung stoppen soll. Sollwert: 1/3 der Nenndrehzahl.
Wandlerverhältnis der eingesetzten Stromwandler.
I-WANDLER :0015
Bei Modell ECU-RTG3 für Standard 5A Stromwandler.
Bei Stromwandlern 15A/5A wäre hier „15" einzutragen.
Bei Modell ECU-RTG3s für Mini Stromwandler 20mA.
Bei Stromwandlern 15A/20mA wäre hier „15" einzutragen.
Benutzerpasswort kann hier geändert werden.
PASSWORT
:8421
RS485 ID
: 001
RS485 Identifiaktionsadresse. Mögliche Eingabe: 01-32
ZAHNEANZAHL: 030
Angabe abhängig von Art der Drehzahlmessung (siehe unten)
Bei Messung über Sensor an Pin19/20 (DREHZAHLMESS:1)
° Angabe der Zähneanzahl des Motor-Schwungrads
Bei Messung über Generatorfrequenz (DREHZAHLMESS:0)
° Angabe von Ergebnis "60/Polpaarzahl" des Generators.
D.h. bei 1.500 min
ist 30 (=60/2) anzugeben. Bei 3.000 min
drehzahl (=Polpaarzahl:1) ist 60 (=60/1) anzugeben.
A1 MODUS
: 000
A2 MODUS
: 002
Typ/Verhalten der Schaltausgänge A1 bis A4
A3 MODUS
: 007
° siehe 4.3.8.1. Mögliche Ausgangstypen
A4 MODUS
: 016
E1 MODUS
: 001
Typ/Verhalten der Eingänge E1 bis E4
E2 MODUS
: 002
° siehe 4.3.8.2. Mögliche Eingangstypen
E3 MODUS
: 009
E4 MODUS
: 013
START MODUS : 0
Öldruck während Starterbetätigung überwachen...0: JA / 1: NEIN
ANZEIGEART : 0
Displaymodus wählen ... 0: Statisch / 1: Automatisch
Bei automatisch wechselt der Anzeigeschirm im 10s Intervall
Bei Statisch muss zum Wechseln die OK Taste gedrückt werden.
Sprache 0: DEUTSCH 1: ENGLISCH
SPRACHE D/E : 0
Anzeigebeleuchtung wählen ... 0: Automatisch / 1: Konstant
BELEUCHTUNG : 1
Bei Automatisch wird nach 90s ohne Tastenbetätigung die
Beleuchtung abgeschaltet. Bei Konstant leuchtet diese immer.
DREHZAHLMESS: 0
Art der Drehzahlmessung
0: über Generatorspannung / 1: über Drehzahlmesser (Pin19/20)
VOLT L-N/L-L: 0
Art der Spannungsmessung
0: Neutralleiter-Phase (Soll:230V) / 1: Phase-Phase (Soll:400V)
Beachte: Spannungswerte unter 4.3.5. Alarmwerte anpassen!
GEN/MOTOR
: 0
0: Generatorbetrieb (=Standard)
1: Motorbetrieb ohne Generatorfunktion
Bei „1" wird die Generatorstatusanzeige (Seite 1) ausgeblendet.
siehe 2.4.3.
Eine Umschaltung bedingt einen Neustart (Versorgung AUS/EIN)
Bei „1" muss ein Drehzahlsensor angeschlossen sein!
-1
Generatornenndrehzahl (=Polpaarzahl:2)
-1
Generatornenn-
ECU-RTG3 / ZSPGEN00296 / DE / M1504-2.0 / 2016-12
