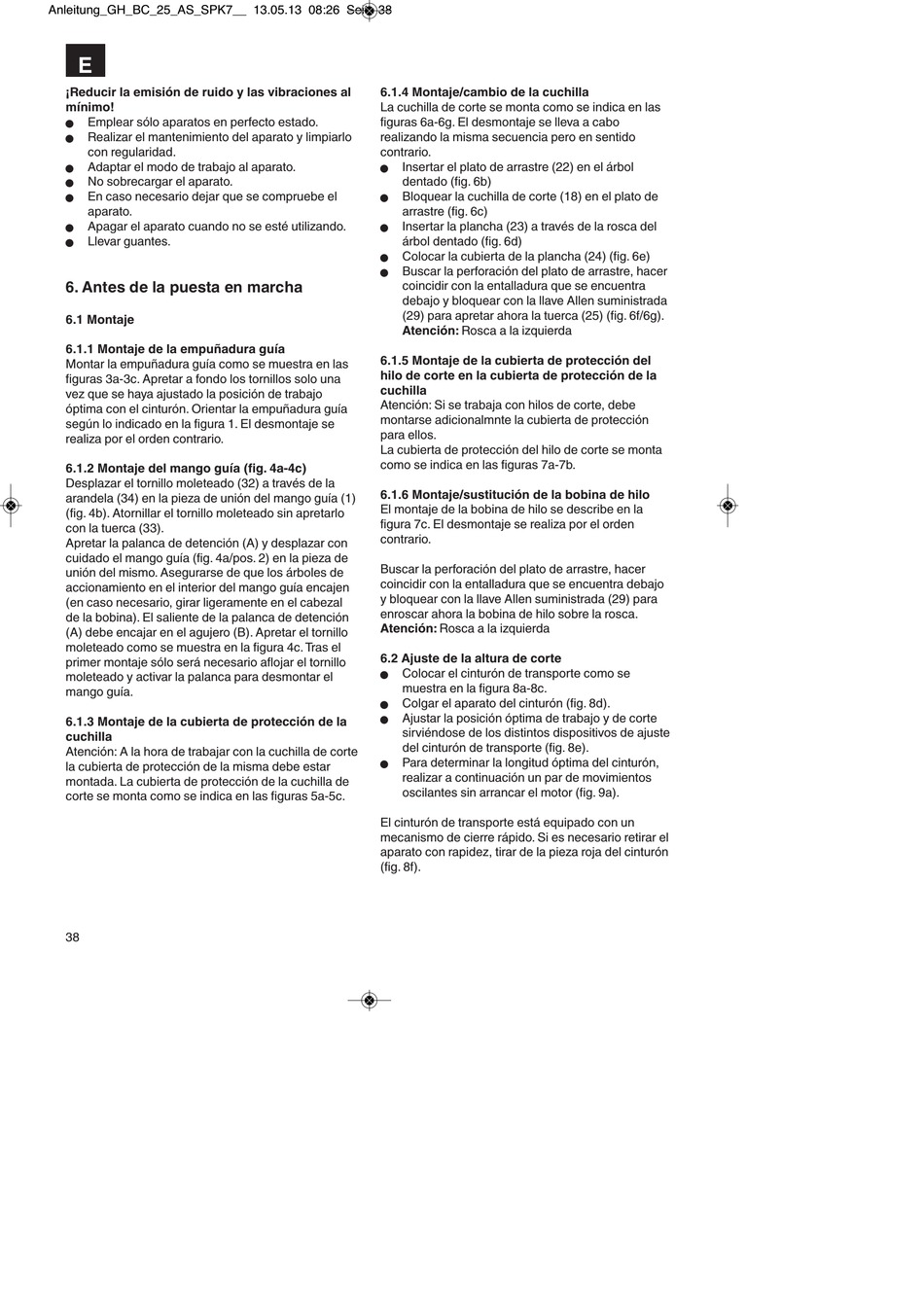

E
¡Reducir la emisión de ruido y las vibraciones al
mínimo!
Emplear sólo aparatos en perfecto estado.
n
Realizar el mantenimiento del aparato y limpiarlo
n
con regularidad.
Adaptar el modo de trabajo al aparato.
n
No sobrecargar el aparato.
n
En caso necesario dejar que se compruebe el
n
aparato.
Apagar el aparato cuando no se esté utilizando.
n
Llevar guantes.
n

6. Antes de la puesta en marcha

6.1 Montaje
6.1.1 Montaje de la empuñadura guía
Montar la empuñadura guía como se muestra en las
figuras 3a-3c. Apretar a fondo los tornillos solo una
vez que se haya ajustado la posición de trabajo
óptima con el cinturón. Orientar la empuñadura guía
según lo indicado en la figura 1. El desmontaje se
realiza por el orden contrario.
6.1.2 Montaje del mango guía (fig. 4a-4c)
Desplazar el tornillo moleteado (32) a través de la
arandela (34) en la pieza de unión del mango guía (1)
(fig. 4b). Atornillar el tornillo moleteado sin apretarlo
con la tuerca (33).
Apretar la palanca de detención (A) y desplazar con
cuidado el mango guía (fig. 4a/pos. 2) en la pieza de
unión del mismo. Asegurarse de que los árboles de
accionamiento en el interior del mango guía encajen
(en caso necesario, girar ligeramente en el cabezal
de la bobina). El saliente de la palanca de detención
(A) debe encajar en el agujero (B). Apretar el tornillo
moleteado como se muestra en la figura 4c. Tras el
primer montaje sólo será necesario aflojar el tornillo
moleteado y activar la palanca para desmontar el
mango guía.
6.1.3 Montaje de la cubierta de protección de la
cuchilla
Atención: A la hora de trabajar con la cuchilla de corte
la cubierta de protección de la misma debe estar
montada. La cubierta de protección de la cuchilla de
corte se monta como se indica en las figuras 5a-5c.
38
6.1.4 Montaje/cambio de la cuchilla
La cuchilla de corte se monta como se indica en las
figuras 6a-6g. El desmontaje se lleva a cabo
realizando la misma secuencia pero en sentido
contrario.
Insertar el plato de arrastre (22) en el árbol
n
dentado (fig. 6b)
Bloquear la cuchilla de corte (18) en el plato de
n
arrastre (fig. 6c)
Insertar la plancha (23) a través de la rosca del
n
árbol dentado (fig. 6d)
Colocar la cubierta de la plancha (24) (fig. 6e)
n
Buscar la perforación del plato de arrastre, hacer
n
coincidir con la entalladura que se encuentra
debajo y bloquear con la llave Allen suministrada
(29) para apretar ahora la tuerca (25) (fig. 6f/6g).
Atención: Rosca a la izquierda
6.1.5 Montaje de la cubierta de protección del
hilo de corte en la cubierta de protección de la
cuchilla
Atención: Si se trabaja con hilos de corte, debe
montarse adicionalmnte la cubierta de protección
para ellos.
La cubierta de protección del hilo de corte se monta
como se indica en las figuras 7a-7b.
6.1.6 Montaje/sustitución de la bobina de hilo
El montaje de la bobina de hilo se describe en la
figura 7c. El desmontaje se realiza por el orden
contrario.
Buscar la perforación del plato de arrastre, hacer
coincidir con la entalladura que se encuentra debajo
y bloquear con la llave Allen suministrada (29) para
enroscar ahora la bobina de hilo sobre la rosca.
Atención: Rosca a la izquierda
6.2 Ajuste de la altura de corte
Colocar el cinturón de transporte como se
n
muestra en la figura 8a-8c.
Colgar el aparato del cinturón (fig. 8d).
n
Ajustar la posición óptima de trabajo y de corte
n
sirviéndose de los distintos dispositivos de ajuste
del cinturón de transporte (fig. 8e).
Para determinar la longitud óptima del cinturón,
n
realizar a continuación un par de movimientos
oscilantes sin arrancar el motor (fig. 9a).
El cinturón de transporte está equipado con un
mecanismo de cierre rápido. Si es necesario retirar el
aparato con rapidez, tirar de la pieza roja del cinturón
(fig. 8f).
