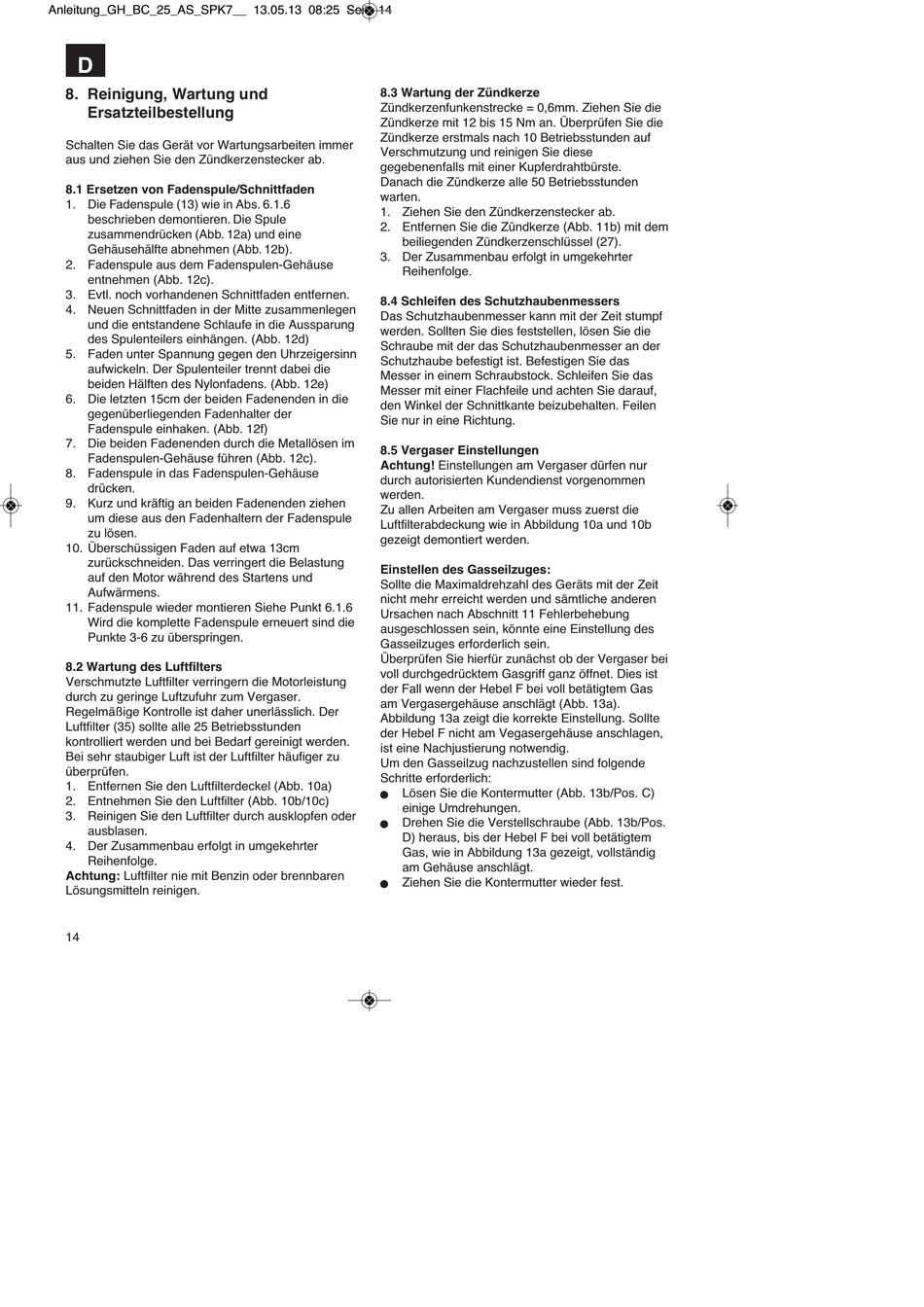

8. Reinigung, Wartung und
Ersatzteilbestellung
Schalten Sie das Gerät vor Wartungsarbeiten immer
aus und ziehen Sie den Zündkerzenstecker ab.

8.1 Ersetzen von Fadenspule/Schnittfaden

1. Die Fadenspule (13) wie in Abs. 6.1.6
beschrieben demontieren. Die Spule
zusammendrücken (Abb. 12a) und eine
Gehäusehälfte abnehmen (Abb. 12b).
2. Fadenspule aus dem Fadenspulen-Gehäuse
entnehmen (Abb. 12c).
3. Evtl. noch vorhandenen Schnittfaden entfernen.
4. Neuen Schnittfaden in der Mitte zusammenlegen
und die entstandene Schlaufe in die Aussparung
des Spulenteilers einhängen. (Abb. 12d)
5. Faden unter Spannung gegen den Uhrzeigersinn
aufwickeln. Der Spulenteiler trennt dabei die
beiden Hälften des Nylonfadens. (Abb. 12e)
6. Die letzten 15cm der beiden Fadenenden in die
gegenüberliegenden Fadenhalter der
Fadenspule einhaken. (Abb. 12f)
7. Die beiden Fadenenden durch die Metallösen im
Fadenspulen-Gehäuse führen (Abb. 12c).
8. Fadenspule in das Fadenspulen-Gehäuse
drücken.
9. Kurz und kräftig an beiden Fadenenden ziehen
um diese aus den Fadenhaltern der Fadenspule
zu lösen.
10. Überschüssigen Faden auf etwa 13cm
zurückschneiden. Das verringert die Belastung
auf den Motor während des Startens und
Aufwärmens.
11. Fadenspule wieder montieren Siehe Punkt 6.1.6
Wird die komplette Fadenspule erneuert sind die
Punkte 3-6 zu überspringen.

8.2 Wartung des Luftfilters

Verschmutzte Luftfilter verringern die Motorleistung
durch zu geringe Luftzufuhr zum Vergaser.
Regelmäßige Kontrolle ist daher unerlässlich. Der
Luftfilter (35) sollte alle 25 Betriebsstunden
kontrolliert werden und bei Bedarf gereinigt werden.
Bei sehr staubiger Luft ist der Luftfilter häufiger zu
überprüfen.
1. Entfernen Sie den Luftfilterdeckel (Abb. 10a)
2. Entnehmen Sie den Luftfilter (Abb. 10b/10c)
3. Reinigen Sie den Luftfilter durch ausklopfen oder
ausblasen.
4. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
Achtung: Luftfilter nie mit Benzin oder brennbaren
Lösungsmitteln reinigen.
14
8.3 Wartung der Zündkerze
Zündkerzenfunkenstrecke = 0,6mm. Ziehen Sie die
Zündkerze mit 12 bis 15 Nm an. Überprüfen Sie die
Zündkerze erstmals nach 10 Betriebsstunden auf
Verschmutzung und reinigen Sie diese
gegebenenfalls mit einer Kupferdrahtbürste.
Danach die Zündkerze alle 50 Betriebsstunden
warten.
1. Ziehen Sie den Zündkerzenstecker ab.
2. Entfernen Sie die Zündkerze (Abb. 11b) mit dem
beiliegenden Zündkerzenschlüssel (27).
3. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
8.4 Schleifen des Schutzhaubenmessers
Das Schutzhaubenmesser kann mit der Zeit stumpf
werden. Sollten Sie dies feststellen, lösen Sie die
Schraube mit der das Schutzhaubenmesser an der
Schutzhaube befestigt ist. Befestigen Sie das
Messer in einem Schraubstock. Schleifen Sie das
Messer mit einer Flachfeile und achten Sie darauf,
den Winkel der Schnittkante beizubehalten. Feilen
Sie nur in eine Richtung.
8.5 Vergaser Einstellungen
Achtung! Einstellungen am Vergaser dürfen nur
durch autorisierten Kundendienst vorgenommen
werden.
Zu allen Arbeiten am Vergaser muss zuerst die
Luftfilterabdeckung wie in Abbildung 10a und 10b
gezeigt demontiert werden.
Einstellen des Gasseilzuges:
Sollte die Maximaldrehzahl des Geräts mit der Zeit
nicht mehr erreicht werden und sämtliche anderen
Ursachen nach Abschnitt 11 Fehlerbehebung
ausgeschlossen sein, könnte eine Einstellung des
Gasseilzuges erforderlich sein.
Überprüfen Sie hierfür zunächst ob der Vergaser bei
voll durchgedrücktem Gasgriff ganz öffnet. Dies ist
der Fall wenn der Hebel F bei voll betätigtem Gas
am Vergasergehäuse anschlägt (Abb. 13a).
Abbildung 13a zeigt die korrekte Einstellung. Sollte
der Hebel F nicht am Vegasergehäuse anschlagen,
ist eine Nachjustierung notwendig.
Um den Gasseilzug nachzustellen sind folgende
Schritte erforderlich:
Lösen Sie die Kontermutter (Abb. 13b/Pos. C)
n
einige Umdrehungen.
Drehen Sie die Verstellschraube (Abb. 13b/Pos.
n
D) heraus, bis der Hebel F bei voll betätigtem
Gas, wie in Abbildung 13a gezeigt, vollständig
am Gehäuse anschlägt.
Ziehen Sie die Kontermutter wieder fest.
n
