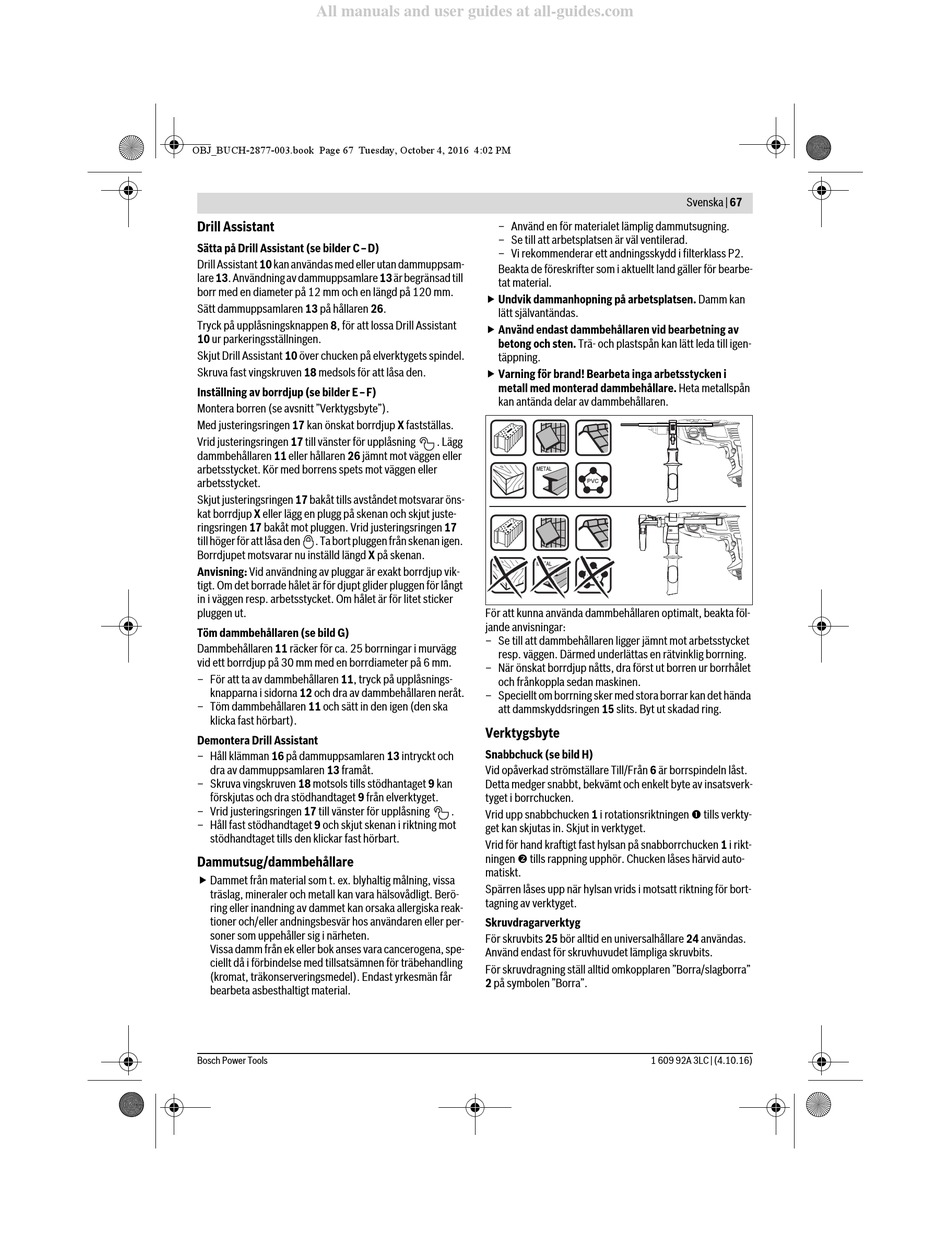

Drill Assistant
Sätta på Drill Assistant (se bilder C–D)
Drill Assistant 10 kan användas med eller utan dammuppsam-
lare 13. Användning av dammuppsamlare 13 är begränsad till
borr med en diameter på 12 mm och en längd på 120 mm.
Sätt dammuppsamlaren 13 på hållaren 26.
Tryck på upplåsningsknappen 8, för att lossa Drill Assistant
10 ur parkeringsställningen.
Skjut Drill Assistant 10 över chucken på elverktygets spindel.
Skruva fast vingskruven 18 medsols för att låsa den.
Inställning av borrdjup (se bilder E–F)
Montera borren (se avsnitt "Verktygsbyte").
Med justeringsringen 17 kan önskat borrdjup X fastställas.
Vrid justeringsringen 17 till vänster för upplåsning
dammbehållaren 11 eller hållaren 26 jämnt mot väggen eller
arbetsstycket. Kör med borrens spets mot väggen eller
arbetsstycket.
Skjut justeringsringen 17 bakåt tills avståndet motsvarar öns-
kat borrdjup X eller lägg en plugg på skenan och skjut juste-
ringsringen 17 bakåt mot pluggen. Vrid justeringsringen 17
till höger för att låsa den . Ta bort pluggen från skenan igen.
Borrdjupet motsvarar nu inställd längd X på skenan.
Anvisning: Vid användning av pluggar är exakt borrdjup vik-
tigt. Om det borrade hålet är för djupt glider pluggen för långt
in i väggen resp. arbetsstycket. Om hålet är för litet sticker
pluggen ut.
Töm dammbehållaren (se bild G)
Dammbehållaren 11 räcker för ca. 25 borrningar i murvägg
vid ett borrdjup på 30 mm med en borrdiameter på 6 mm.
– För att ta av dammbehållaren 11, tryck på upplåsnings-
knapparna i sidorna 12 och dra av dammbehållaren neråt.
– Töm dammbehållaren 11 och sätt in den igen (den ska
klicka fast hörbart).
Demontera Drill Assistant
– Håll klämman 16 på dammuppsamlaren 13 intryckt och
dra av dammuppsamlaren 13 framåt.
– Skruva vingskruven 18 motsols tills stödhantaget 9 kan
förskjutas och dra stödhandtaget 9 från elverktyget.
– Vrid justeringsringen 17 till vänster för upplåsning
– Håll fast stödhandtaget 9 och skjut skenan i riktning mot
stödhandtaget tills den klickar fast hörbart.
Dammutsug/dammbehållare
 Dammet från material som t. ex. blyhaltig målning, vissa
träslag, mineraler och metall kan vara hälsovådligt. Berö-
ring eller inandning av dammet kan orsaka allergiska reak-
tioner och/eller andningsbesvär hos användaren eller per-
soner som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, spe-
ciellt då i förbindelse med tillsatsämnen för träbehandling
(kromat, träkonserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.
Bosch Power Tools
– Använd en för materialet lämplig dammutsugning.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbe-
tat material.
 Undvik dammanhopning på arbetsplatsen. Damm kan
lätt självantändas.
 Använd endast dammbehållaren vid bearbetning av
betong och sten. Trä- och plastspån kan lätt leda till igen-
täppning.
 Varning för brand! Bearbeta inga arbetsstycken i
metall med monterad dammbehållare. Heta metallspån
kan antända delar av dammbehållaren.
. Lägg
För att kunna använda dammbehållaren optimalt, beakta föl-
jande anvisningar:
– Se till att dammbehållaren ligger jämnt mot arbetsstycket
resp. väggen. Därmed underlättas en rätvinklig borrning.
– När önskat borrdjup nåtts, dra först ut borren ur borrhålet
och frånkoppla sedan maskinen.
– Speciellt om borrning sker med stora borrar kan det hända
att dammskyddsringen 15 slits. Byt ut skadad ring.
Verktygsbyte
Snabbchuck (se bild H)
Vid opåverkad strömställare Till/Från 6 är borrspindeln låst.
Detta medger snabbt, bekvämt och enkelt byte av insatsverk-
tyget i borrchucken.
.
Vrid upp snabbchucken 1 i rotationsriktningen  tills verkty-
get kan skjutas in. Skjut in verktyget.
Vrid för hand kraftigt fast hylsan på snabborrchucken 1 i rikt-
ningen  tills rappning upphör. Chucken låses härvid auto-
matiskt.
Spärren låses upp när hylsan vrids i motsatt riktning för bort-
tagning av verktyget.
Skruvdragarverktyg
För skruvbits 25 bör alltid en universalhållare 24 användas.
Använd endast för skruvhuvudet lämpliga skruvbits.
För skruvdragning ställ alltid omkopplaren "Borra/slagborra"
2 på symbolen "Borra".
