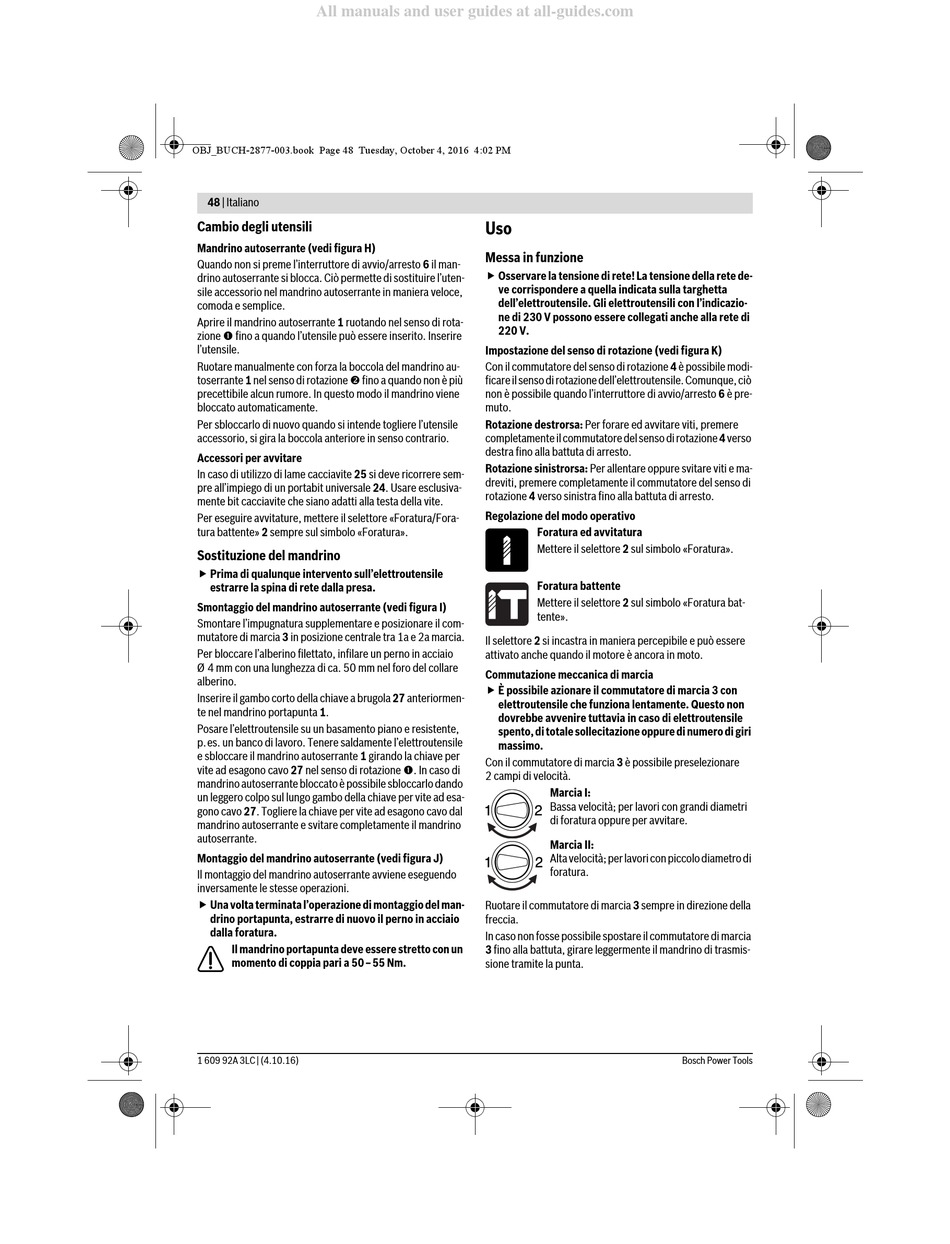

48 | Italiano
Cambio degli utensili
Mandrino autoserrante (vedi figura H)
Quando non si preme l'interruttore di avvio/arresto 6 il man-
drino autoserrante si blocca. Ciò permette di sostituire l'uten-
sile accessorio nel mandrino autoserrante in maniera veloce,
comoda e semplice.
Aprire il mandrino autoserrante 1 ruotando nel senso di rota-
zione  fino a quando l'utensile può essere inserito. Inserire
l'utensile.
Ruotare manualmente con forza la boccola del mandrino au-
toserrante 1 nel senso di rotazione  fino a quando non è più
precettibile alcun rumore. In questo modo il mandrino viene
bloccato automaticamente.
Per sbloccarlo di nuovo quando si intende togliere l'utensile
accessorio, si gira la boccola anteriore in senso contrario.
Accessori per avvitare
In caso di utilizzo di lame cacciavite 25 si deve ricorrere sem-
pre all'impiego di un portabit universale 24. Usare esclusiva-
mente bit cacciavite che siano adatti alla testa della vite.
Per eseguire avvitature, mettere il selettore «Foratura/Fora-
tura battente» 2 sempre sul simbolo «Foratura».
Sostituzione del mandrino
 Prima di qualunque intervento sull'elettroutensile
estrarre la spina di rete dalla presa.
Smontaggio del mandrino autoserrante (vedi figura I)
Smontare l'impugnatura supplementare e posizionare il com-
mutatore di marcia 3 in posizione centrale tra 1a e 2a marcia.
Per bloccare l'alberino filettato, infilare un perno in acciaio
Ø 4 mm con una lunghezza di ca. 50 mm nel foro del collare
alberino.
Inserire il gambo corto della chiave a brugola 27 anteriormen-
te nel mandrino portapunta 1.
Posare l'elettroutensile su un basamento piano e resistente,
p.es. un banco di lavoro. Tenere saldamente l'elettroutensile
e sbloccare il mandrino autoserrante 1 girando la chiave per
vite ad esagono cavo 27 nel senso di rotazione . In caso di
mandrino autoserrante bloccato è possibile sbloccarlo dando
un leggero colpo sul lungo gambo della chiave per vite ad esa-
gono cavo 27. Togliere la chiave per vite ad esagono cavo dal
mandrino autoserrante e svitare completamente il mandrino
autoserrante.
Montaggio del mandrino autoserrante (vedi figura J)
Il montaggio del mandrino autoserrante avviene eseguendo
inversamente le stesse operazioni.
 Una volta terminata l'operazione di montaggio del man-
drino portapunta, estrarre di nuovo il perno in acciaio
dalla foratura.
Il mandrino portapunta deve essere stretto con un
momento di coppia pari a 50–55 Nm.
1 609 92A 3LC | (4.10.16)
Uso

Messa in funzione

 Osservare la tensione di rete! La tensione della rete de-
ve corrispondere a quella indicata sulla targhetta
dell'elettroutensile. Gli elettroutensili con l'indicazio-
ne di 230 V possono essere collegati anche alla rete di
220 V.
Impostazione del senso di rotazione (vedi figura K)
Con il commutatore del senso di rotazione 4 è possibile modi-
ficare il senso di rotazione dell'elettroutensile. Comunque, ciò
non è possibile quando l'interruttore di avvio/arresto 6 è pre-
muto.
Rotazione destrorsa: Per forare ed avvitare viti, premere
completamente il commutatore del senso di rotazione 4 verso
destra fino alla battuta di arresto.
Rotazione sinistrorsa: Per allentare oppure svitare viti e ma-
dreviti, premere completamente il commutatore del senso di
rotazione 4 verso sinistra fino alla battuta di arresto.
Regolazione del modo operativo
Foratura ed avvitatura
Mettere il selettore 2 sul simbolo «Foratura».
Foratura battente
Mettere il selettore 2 sul simbolo «Foratura bat-
tente».
Il selettore 2 si incastra in maniera percepibile e può essere
attivato anche quando il motore è ancora in moto.
Commutazione meccanica di marcia
 È possibile azionare il commutatore di marcia 3 con
elettroutensile che funziona lentamente. Questo non
dovrebbe avvenire tuttavia in caso di elettroutensile
spento, di totale sollecitazione oppure di numero di giri
massimo.
Con il commutatore di marcia 3 è possibile preselezionare
2 campi di velocità.
Marcia I:
Bassa velocità; per lavori con grandi diametri
di foratura oppure per avvitare.
Marcia II:
Alta velocità; per lavori con piccolo diametro di
foratura.
Ruotare il commutatore di marcia 3 sempre in direzione della
freccia.
In caso non fosse possibile spostare il commutatore di marcia
3 fino alla battuta, girare leggermente il mandrino di trasmis-
sione tramite la punta.
