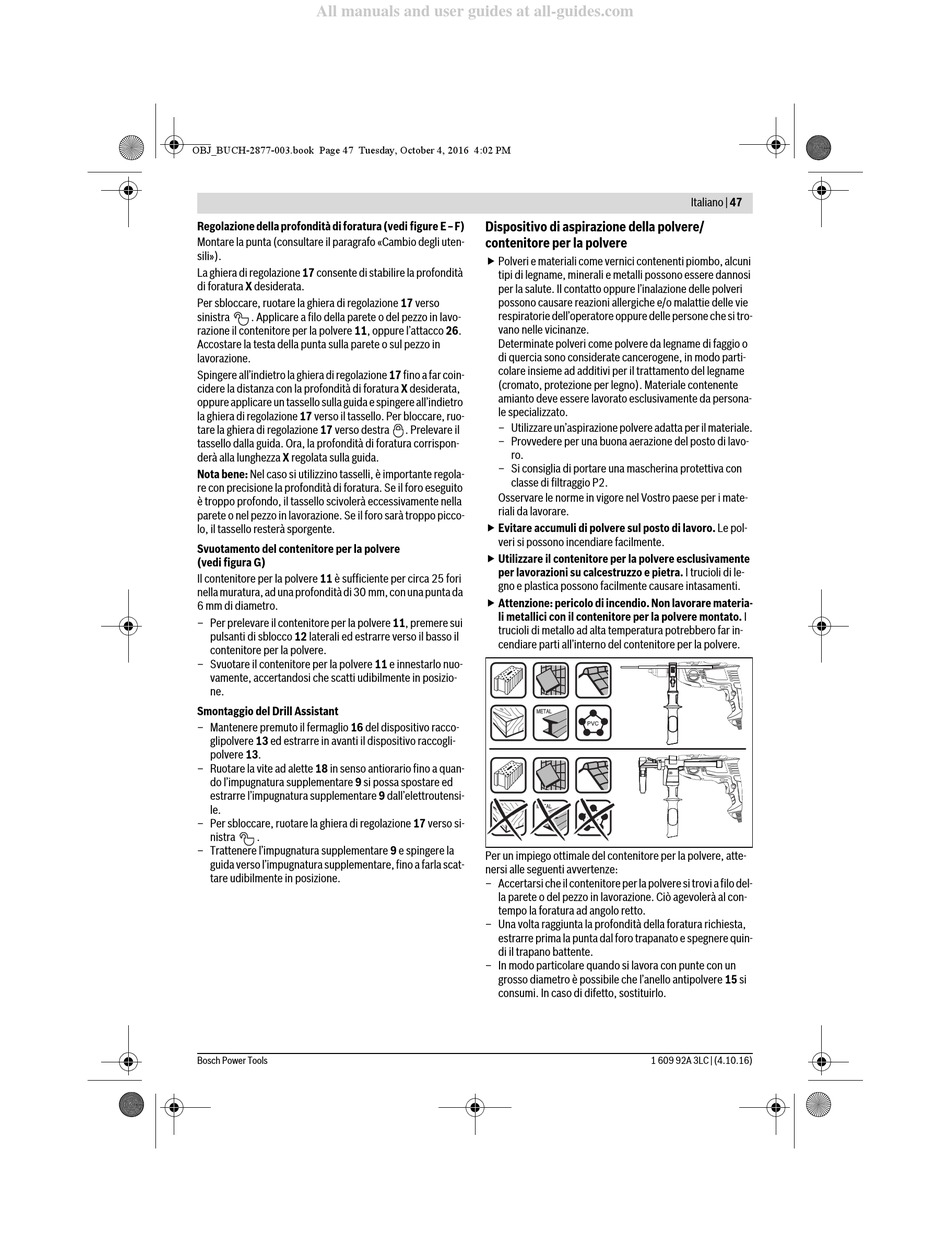

Regolazione della profondità di foratura (vedi figure E–F)
Montare la punta (consultare il paragrafo «Cambio degli uten-
sili»).
La ghiera di regolazione 17 consente di stabilire la profondità
di foratura X desiderata.
Per sbloccare, ruotare la ghiera di regolazione 17 verso
sinistra . Applicare a filo della parete o del pezzo in lavo-
razione il contenitore per la polvere 11, oppure l'attacco 26.
Accostare la testa della punta sulla parete o sul pezzo in
lavorazione.
Spingere all'indietro la ghiera di regolazione 17 fino a far coin-
cidere la distanza con la profondità di foratura X desiderata,
oppure applicare un tassello sulla guida e spingere all'indietro
la ghiera di regolazione 17 verso il tassello. Per bloccare, ruo-
tare la ghiera di regolazione 17 verso destra
tassello dalla guida. Ora, la profondità di foratura corrispon-
derà alla lunghezza X regolata sulla guida.
Nota bene: Nel caso si utilizzino tasselli, è importante regola-
re con precisione la profondità di foratura. Se il foro eseguito
è troppo profondo, il tassello scivolerà eccessivamente nella
parete o nel pezzo in lavorazione. Se il foro sarà troppo picco-
lo, il tassello resterà sporgente.
Svuotamento del contenitore per la polvere
(vedi figura G)
Il contenitore per la polvere 11 è sufficiente per circa 25 fori
nella muratura, ad una profondità di 30 mm, con una punta da
6 mm di diametro.
– Per prelevare il contenitore per la polvere 11, premere sui
pulsanti di sblocco 12 laterali ed estrarre verso il basso il
contenitore per la polvere.
– Svuotare il contenitore per la polvere 11 e innestarlo nuo-
vamente, accertandosi che scatti udibilmente in posizio-
ne.
Smontaggio del Drill Assistant
– Mantenere premuto il fermaglio 16 del dispositivo racco-
glipolvere 13 ed estrarre in avanti il dispositivo raccogli-
polvere 13.
– Ruotare la vite ad alette 18 in senso antiorario fino a quan-
do l'impugnatura supplementare 9 si possa spostare ed
estrarre l'impugnatura supplementare 9 dall'elettroutensi-
le.
– Per sbloccare, ruotare la ghiera di regolazione 17 verso si-
nistra .
– Trattenere l'impugnatura supplementare 9 e spingere la
guida verso l'impugnatura supplementare, fino a farla scat-
tare udibilmente in posizione.
Bosch Power Tools
Dispositivo di aspirazione della polvere/
contenitore per la polvere
 Polveri e materiali come vernici contenenti piombo, alcuni
tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l'inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell'operatore oppure delle persone che si tro-
vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti-
colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona-
le specializzato.
– Utilizzare un'aspirazione polvere adatta per il materiale.
. Prelevare il
– Provvedere per una buona aerazione del posto di lavo-
ro.
– Si consiglia di portare una mascherina protettiva con
classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i mate-
riali da lavorare.
 Evitare accumuli di polvere sul posto di lavoro. Le pol-
veri si possono incendiare facilmente.
 Utilizzare il contenitore per la polvere esclusivamente
per lavorazioni su calcestruzzo e pietra. I trucioli di le-
gno e plastica possono facilmente causare intasamenti.
 Attenzione: pericolo di incendio. Non lavorare materia-
li metallici con il contenitore per la polvere montato. I
trucioli di metallo ad alta temperatura potrebbero far in-
cendiare parti all'interno del contenitore per la polvere.
Per un impiego ottimale del contenitore per la polvere, atte-
nersi alle seguenti avvertenze:
– Accertarsi che il contenitore per la polvere si trovi a filo del-
la parete o del pezzo in lavorazione. Ciò agevolerà al con-
tempo la foratura ad angolo retto.
– Una volta raggiunta la profondità della foratura richiesta,
estrarre prima la punta dal foro trapanato e spegnere quin-
di il trapano battente.
– In modo particolare quando si lavora con punte con un
grosso diametro è possibile che l'anello antipolvere 15 si
consumi. In caso di difetto, sostituirlo.
