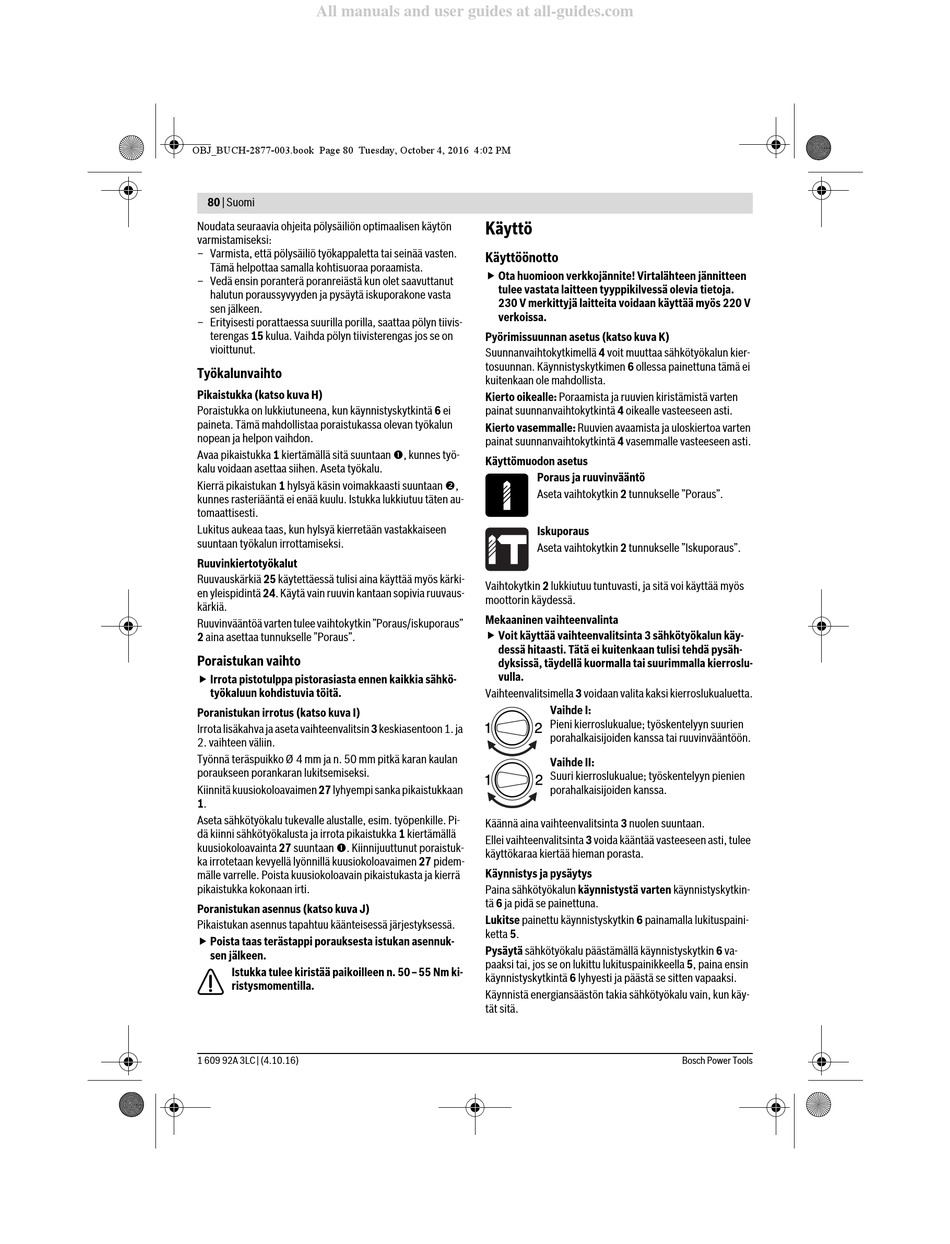

80 | Suomi
Noudata seuraavia ohjeita pölysäiliön optimaalisen käytön
varmistamiseksi:
– Varmista, että pölysäiliö työkappaletta tai seinää vasten.
Tämä helpottaa samalla kohtisuoraa poraamista.
– Vedä ensin poranterä poranreiästä kun olet saavuttanut
halutun poraussyvyyden ja pysäytä iskuporakone vasta
sen jälkeen.
– Erityisesti porattaessa suurilla porilla, saattaa pölyn tiivis-
terengas 15 kulua. Vaihda pölyn tiivisterengas jos se on
vioittunut.
Työkalunvaihto
Pikaistukka (katso kuva H)
Poraistukka on lukkiutuneena, kun käynnistyskytkintä 6 ei
paineta. Tämä mahdollistaa poraistukassa olevan työkalun
nopean ja helpon vaihdon.
Avaa pikaistukka 1 kiertämällä sitä suuntaan , kunnes työ-
kalu voidaan asettaa siihen. Aseta työkalu.
Kierrä pikaistukan 1 hylsyä käsin voimakkaasti suuntaan ,
kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten au-
tomaattisesti.
Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen
suuntaan työkalun irrottamiseksi.
Ruuvinkiertotyökalut
Ruuvauskärkiä 25 käytettäessä tulisi aina käyttää myös kärki-
en yleispidintä 24. Käytä vain ruuvin kantaan sopivia ruuvaus-
kärkiä.
Ruuvinvääntöä varten tulee vaihtokytkin "Poraus/iskuporaus"
2 aina asettaa tunnukselle "Poraus".
Poraistukan vaihto
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
Poranistukan irrotus (katso kuva I)
Irrota lisäkahva ja aseta vaihteenvalitsin 3 keskiasentoon 1. ja
2. vaihteen väliin.
Työnnä teräspuikko Ø 4 mm ja n. 50 mm pitkä karan kaulan
poraukseen porankaran lukitsemiseksi.
Kiinnitä kuusiokoloavaimen 27 lyhyempi sanka pikaistukkaan
1.
Aseta sähkötyökalu tukevalle alustalle, esim. työpenkille. Pi-
dä kiinni sähkötyökalusta ja irrota pikaistukka 1 kiertämällä
kuusiokoloavainta 27 suuntaan . Kiinnijuuttunut poraistuk-
ka irrotetaan kevyellä lyönnillä kuusiokoloavaimen 27 pidem-
mälle varrelle. Poista kuusiokoloavain pikaistukasta ja kierrä
pikaistukka kokonaan irti.
Poranistukan asennus (katso kuva J)
Pikaistukan asennus tapahtuu käänteisessä järjestyksessä.
 Poista taas terästappi porauksesta istukan asennuk-
sen jälkeen.
Istukka tulee kiristää paikoilleen n. 50–55 Nm ki-
ristysmomentilla.
1 609 92A 3LC | (4.10.16)
Käyttö
Käyttöönotto
 Ota huomioon verkkojännite! Virtalähteen jännitteen
tulee vastata laitteen tyyppikilvessä olevia tietoja.
230 V merkittyjä laitteita voidaan käyttää myös 220 V
verkoissa.
Pyörimissuunnan asetus (katso kuva K)
Suunnanvaihtokytkimellä 4 voit muuttaa sähkötyökalun kier-
tosuunnan. Käynnistyskytkimen 6 ollessa painettuna tämä ei
kuitenkaan ole mahdollista.
Kierto oikealle: Poraamista ja ruuvien kiristämistä varten
painat suunnanvaihtokytkintä 4 oikealle vasteeseen asti.
Kierto vasemmalle: Ruuvien avaamista ja uloskiertoa varten
painat suunnanvaihtokytkintä 4 vasemmalle vasteeseen asti.
Käyttömuodon asetus
Poraus ja ruuvinvääntö
Aseta vaihtokytkin 2 tunnukselle "Poraus".
Iskuporaus
Aseta vaihtokytkin 2 tunnukselle "Iskuporaus".
Vaihtokytkin 2 lukkiutuu tuntuvasti, ja sitä voi käyttää myös
moottorin käydessä.
Mekaaninen vaihteenvalinta
 Voit käyttää vaihteenvalitsinta 3 sähkötyökalun käy-
dessä hitaasti. Tätä ei kuitenkaan tulisi tehdä pysäh-
dyksissä, täydellä kuormalla tai suurimmalla kierroslu-
vulla.
Vaihteenvalitsimella 3 voidaan valita kaksi kierroslukualuetta.
Vaihde I:
Pieni kierroslukualue; työskentelyyn suurien
porahalkaisijoiden kanssa tai ruuvinvääntöön.
Vaihde II:
Suuri kierroslukualue; työskentelyyn pienien
porahalkaisijoiden kanssa.
Käännä aina vaihteenvalitsinta 3 nuolen suuntaan.
Ellei vaihteenvalitsinta 3 voida kääntää vasteeseen asti, tulee
käyttökaraa kiertää hieman porasta.
Käynnistys ja pysäytys
Paina sähkötyökalun käynnistystä varten käynnistyskytkin-
tä 6 ja pidä se painettuna.
Lukitse painettu käynnistyskytkin 6 painamalla lukituspaini-
ketta 5.
Pysäytä sähkötyökalu päästämällä käynnistyskytkin 6 va-
paaksi tai, jos se on lukittu lukituspainikkeella 5, paina ensin
käynnistyskytkintä 6 lyhyesti ja päästä se sitten vapaaksi.
Käynnistä energiansäästön takia sähkötyökalu vain, kun käy-
tät sitä.
