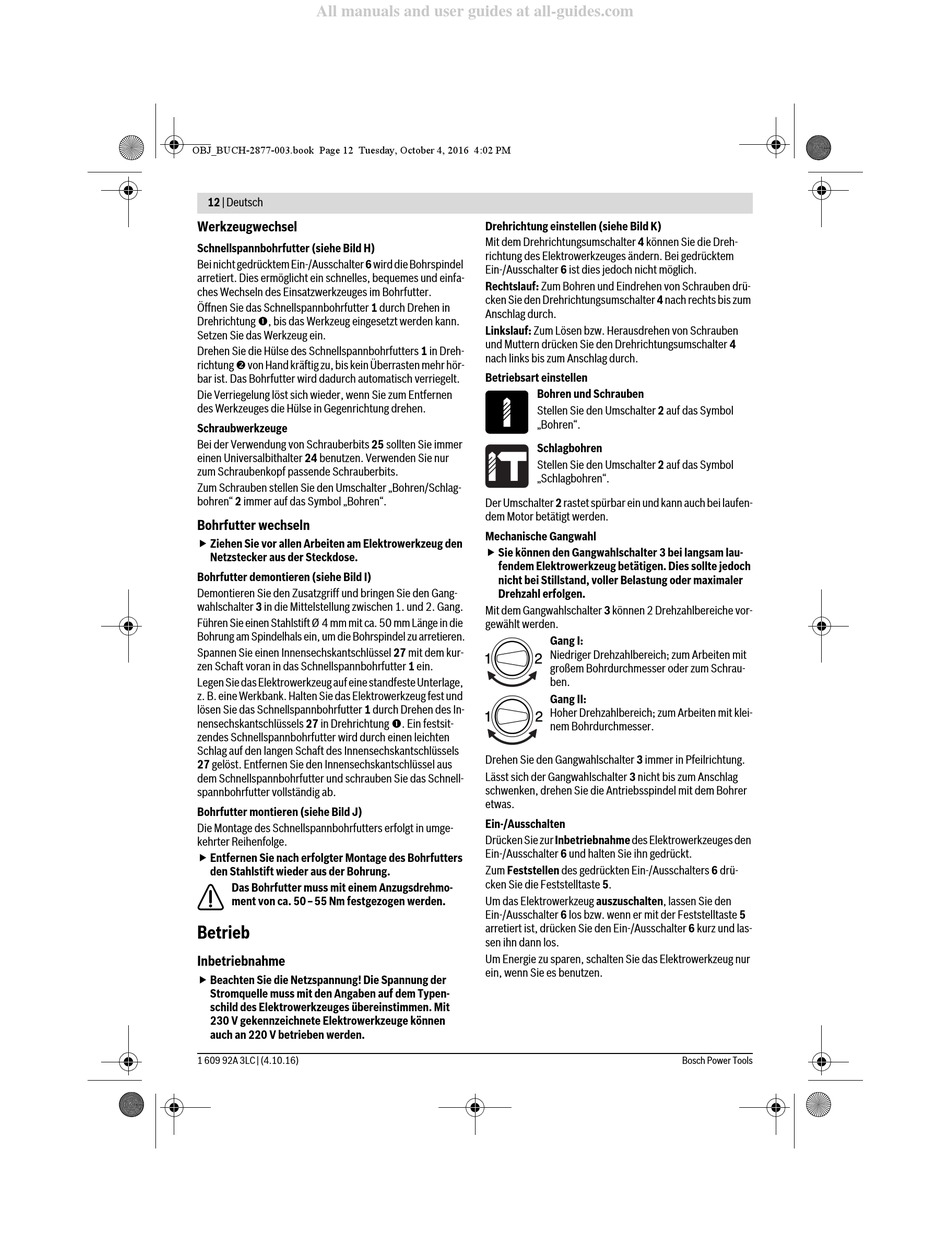

12 | Deutsch
Werkzeugwechsel
Schnellspannbohrfutter (siehe Bild H)
Bei nicht gedrücktem Ein-/Ausschalter 6 wird die Bohrspindel
arretiert. Dies ermöglicht ein schnelles, bequemes und einfa-
ches Wechseln des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in
Drehrichtung , bis das Werkzeug eingesetzt werden kann.
Setzen Sie das Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters 1 in Dreh-
richtung  von Hand kräftig zu, bis kein Überrasten mehr hör-
bar ist. Das Bohrfutter wird dadurch automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn Sie zum Entfernen
des Werkzeuges die Hülse in Gegenrichtung drehen.
Schraubwerkzeuge
Bei der Verwendung von Schrauberbits 25 sollten Sie immer
einen Universalbithalter 24 benutzen. Verwenden Sie nur
zum Schraubenkopf passende Schrauberbits.
Zum Schrauben stellen Sie den Umschalter „Bohren/Schlag-
bohren" 2 immer auf das Symbol „Bohren".

Bohrfutter wechseln

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Bohrfutter demontieren (siehe Bild I)
Demontieren Sie den Zusatzgriff und bringen Sie den Gang-
wahlschalter 3 in die Mittelstellung zwischen 1. und 2. Gang.
Führen Sie einen Stahlstift Ø 4 mm mit ca. 50 mm Länge in die
Bohrung am Spindelhals ein, um die Bohrspindel zu arretieren.
Spannen Sie einen Innensechskantschlüssel 27 mit dem kur-
zen Schaft voran in das Schnellspannbohrfutter 1 ein.
Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage,
z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und
lösen Sie das Schnellspannbohrfutter 1 durch Drehen des In-
nensechskantschlüssels 27 in Drehrichtung . Ein festsit-
zendes Schnellspannbohrfutter wird durch einen leichten
Schlag auf den langen Schaft des Innensechskantschlüssels
27 gelöst. Entfernen Sie den Innensechskantschlüssel aus
dem Schnellspannbohrfutter und schrauben Sie das Schnell-
spannbohrfutter vollständig ab.
Bohrfutter montieren (siehe Bild J)
Die Montage des Schnellspannbohrfutters erfolgt in umge-
kehrter Reihenfolge.
 Entfernen Sie nach erfolgter Montage des Bohrfutters
den Stahlstift wieder aus der Bohrung.
Das Bohrfutter muss mit einem Anzugsdrehmo-
ment von ca. 50–55 Nm festgezogen werden.

Betrieb

Inbetriebnahme
 Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
1 609 92A 3LC | (4.10.16)
Drehrichtung einstellen (siehe Bild K)
Mit dem Drehrichtungsumschalter 4 können Sie die Dreh-
richtung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter 6 ist dies jedoch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drü-
cken Sie den Drehrichtungsumschalter 4 nach rechts bis zum
Anschlag durch.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben
und Muttern drücken Sie den Drehrichtungsumschalter 4
nach links bis zum Anschlag durch.
Betriebsart einstellen
Bohren und Schrauben
Stellen Sie den Umschalter 2 auf das Symbol
„Bohren".
Schlagbohren
Stellen Sie den Umschalter 2 auf das Symbol
„Schlagbohren".
Der Umschalter 2 rastet spürbar ein und kann auch bei laufen-
dem Motor betätigt werden.
Mechanische Gangwahl
 Sie können den Gangwahlschalter 3 bei langsam lau-
fendem Elektrowerkzeug betätigen. Dies sollte jedoch
nicht bei Stillstand, voller Belastung oder maximaler
Drehzahl erfolgen.
Mit dem Gangwahlschalter 3 können 2 Drehzahlbereiche vor-
gewählt werden.
Gang I:
Niedriger Drehzahlbereich; zum Arbeiten mit
großem Bohrdurchmesser oder zum Schrau-
ben.
Gang II:
Hoher Drehzahlbereich; zum Arbeiten mit klei-
nem Bohrdurchmesser.
Drehen Sie den Gangwahlschalter 3 immer in Pfeilrichtung.
Lässt sich der Gangwahlschalter 3 nicht bis zum Anschlag
schwenken, drehen Sie die Antriebsspindel mit dem Bohrer
etwas.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den
Ein-/Ausschalter 6 und halten Sie ihn gedrückt.
Zum Feststellen des gedrückten Ein-/Ausschalters 6 drü-
cken Sie die Feststelltaste 5.
Um das Elektrowerkzeug auszuschalten, lassen Sie den
Ein-/Ausschalter 6 los bzw. wenn er mit der Feststelltaste 5
arretiert ist, drücken Sie den Ein-/Ausschalter 6 kurz und las-
sen ihn dann los.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
