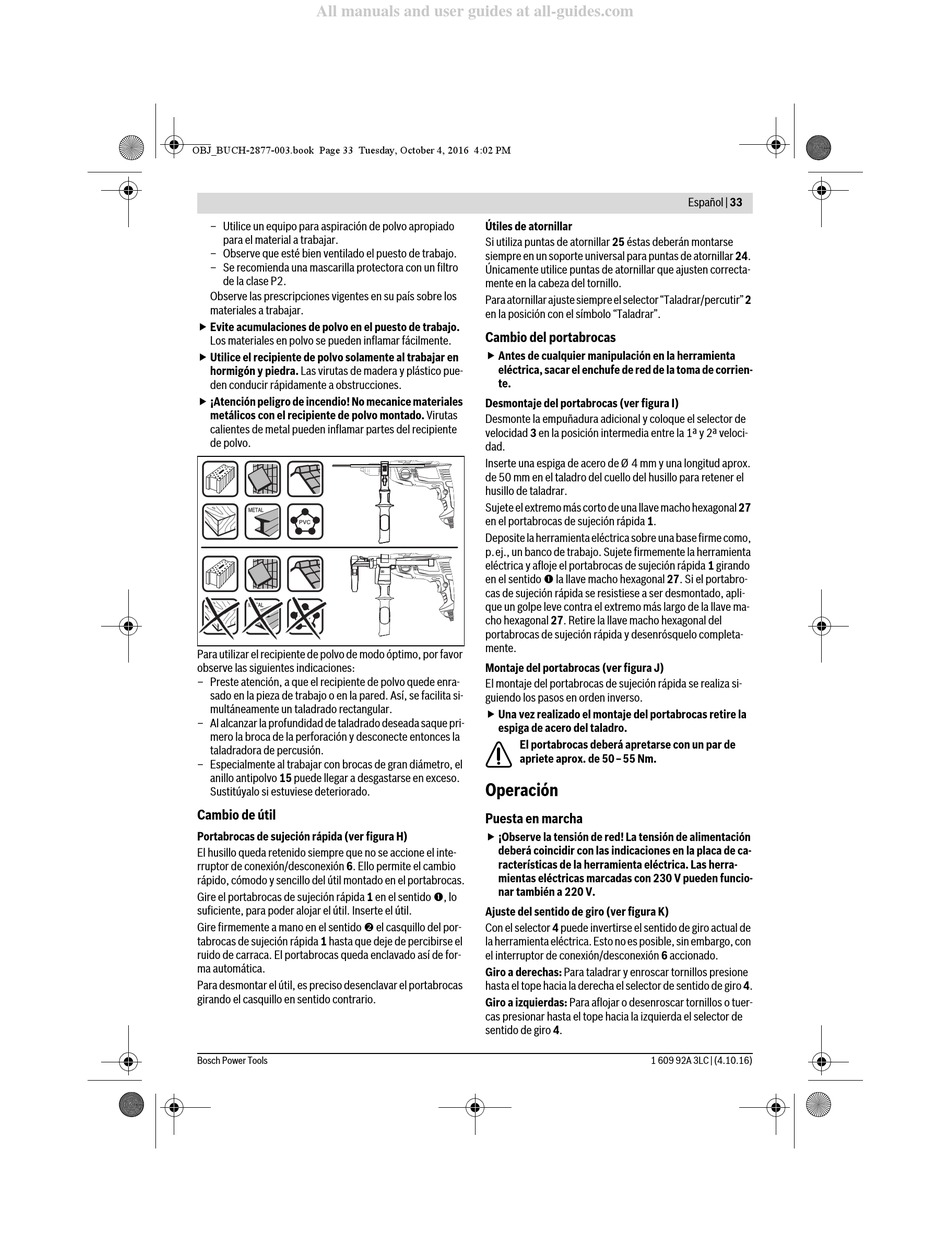

OBJ_BUCH-2877-003.book Page 33 Tuesday, October 4, 2016 4:02 PM
– Utilice un equipo para aspiración de polvo apropiado
para el material a trabajar.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro
de la clase P2.
Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.
 Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
 Utilice el recipiente de polvo solamente al trabajar en
hormigón y piedra. Las virutas de madera y plástico pue-
den conducir rápidamente a obstrucciones.
 ¡Atención peligro de incendio! No mecanice materiales
metálicos con el recipiente de polvo montado. Virutas
calientes de metal pueden inflamar partes del recipiente
de polvo.
Para utilizar el recipiente de polvo de modo óptimo, por favor
observe las siguientes indicaciones:
– Preste atención, a que el recipiente de polvo quede enra-
sado en la pieza de trabajo o en la pared. Así, se facilita si-
multáneamente un taladrado rectangular.
– Al alcanzar la profundidad de taladrado deseada saque pri-
mero la broca de la perforación y desconecte entonces la
taladradora de percusión.
– Especialmente al trabajar con brocas de gran diámetro, el
anillo antipolvo 15 puede llegar a desgastarse en exceso.
Sustitúyalo si estuviese deteriorado.
Cambio de útil
Portabrocas de sujeción rápida (ver figura H)
El husillo queda retenido siempre que no se accione el inte-
rruptor de conexión/desconexión 6. Ello permite el cambio
rápido, cómodo y sencillo del útil montado en el portabrocas.
Gire el portabrocas de sujeción rápida 1 en el sentido , lo
suficiente, para poder alojar el útil. Inserte el útil.
Gire firmemente a mano en el sentido  el casquillo del por-
tabrocas de sujeción rápida 1 hasta que deje de percibirse el
ruido de carraca. El portabrocas queda enclavado así de for-
ma automática.
Para desmontar el útil, es preciso desenclavar el portabrocas
girando el casquillo en sentido contrario.
Bosch Power Tools
Útiles de atornillar
Si utiliza puntas de atornillar 25 éstas deberán montarse
siempre en un soporte universal para puntas de atornillar 24.
Únicamente utilice puntas de atornillar que ajusten correcta-
mente en la cabeza del tornillo.
Para atornillar ajuste siempre el selector "Taladrar/percutir" 2
en la posición con el símbolo "Taladrar".
Cambio del portabrocas
 Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
Desmontaje del portabrocas (ver figura I)
Desmonte la empuñadura adicional y coloque el selector de
velocidad 3 en la posición intermedia entre la 1ª y 2ª veloci-
dad.
Inserte una espiga de acero de Ø 4 mm y una longitud aprox.
de 50 mm en el taladro del cuello del husillo para retener el
husillo de taladrar.
Sujete el extremo más corto de una llave macho hexagonal 27
en el portabrocas de sujeción rápida 1.
Deposite la herramienta eléctrica sobre una base firme como,
p.ej., un banco de trabajo. Sujete firmemente la herramienta
eléctrica y afloje el portabrocas de sujeción rápida 1 girando
en el sentido  la llave macho hexagonal 27. Si el portabro-
cas de sujeción rápida se resistiese a ser desmontado, apli-
que un golpe leve contra el extremo más largo de la llave ma-
cho hexagonal 27. Retire la llave macho hexagonal del
portabrocas de sujeción rápida y desenrósquelo completa-
mente.
Montaje del portabrocas (ver figura J)
El montaje del portabrocas de sujeción rápida se realiza si-
guiendo los pasos en orden inverso.
 Una vez realizado el montaje del portabrocas retire la
espiga de acero del taladro.
El portabrocas deberá apretarse con un par de
apriete aprox. de 50–55 Nm.
Operación

Puesta en marcha

 ¡Observe la tensión de red! La tensión de alimentación
deberá coincidir con las indicaciones en la placa de ca-
racterísticas de la herramienta eléctrica. Las herra-
mientas eléctricas marcadas con 230 V pueden funcio-
nar también a 220 V.
Ajuste del sentido de giro (ver figura K)
Con el selector 4 puede invertirse el sentido de giro actual de
la herramienta eléctrica. Esto no es posible, sin embargo, con
el interruptor de conexión/desconexión 6 accionado.
Giro a derechas: Para taladrar y enroscar tornillos presione
hasta el tope hacia la derecha el selector de sentido de giro 4.
Giro a izquierdas: Para aflojar o desenroscar tornillos o tuer-
cas presionar hasta el tope hacia la izquierda el selector de
sentido de giro 4.
1 609 92A 3LC | (4.10.16)
Español | 33
