Montage

14
5
Montage
5.1

Montagebedingungen

5.1.1

Montageposition

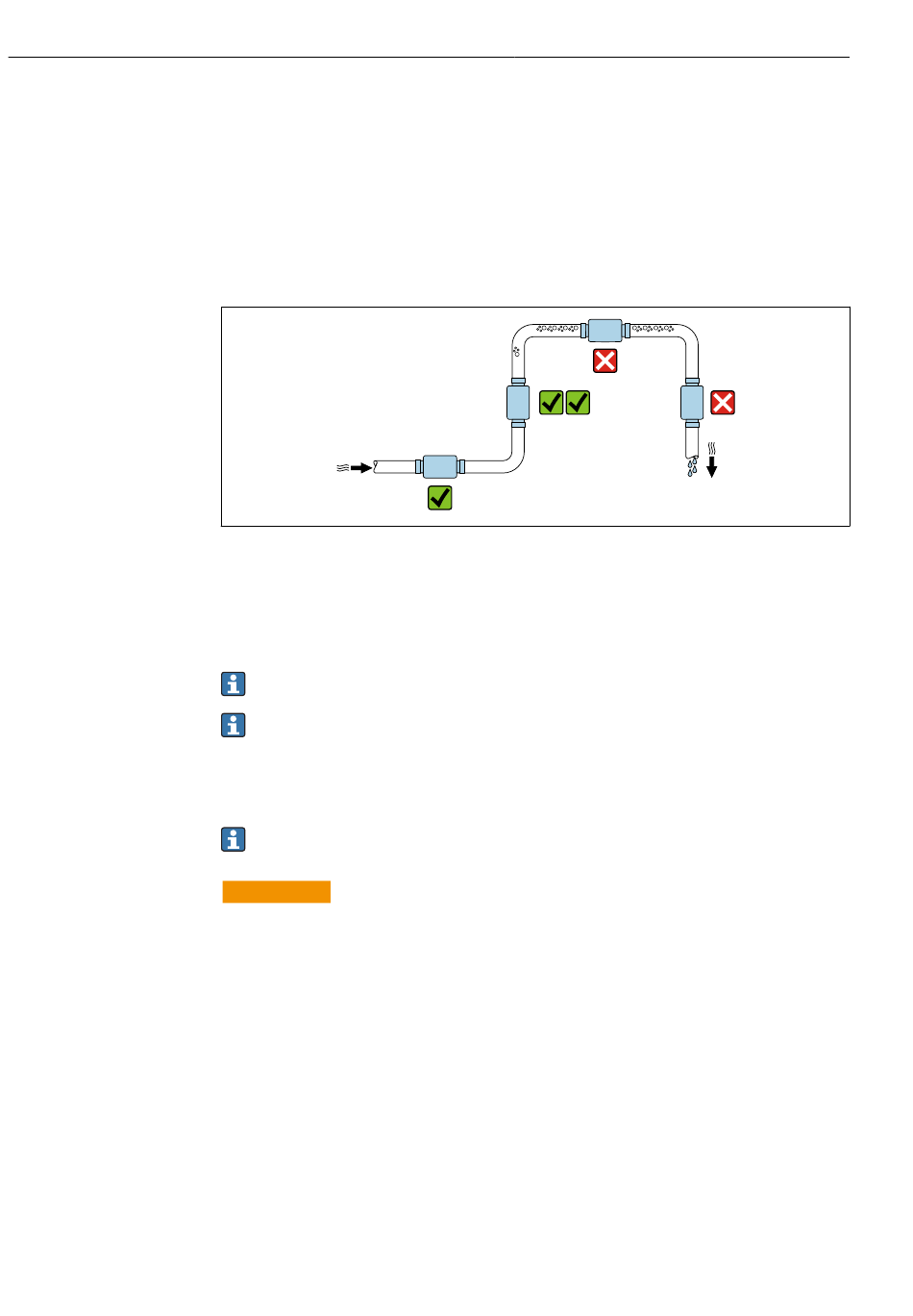

Montageort
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen.
Ein- und Auslaufstrecken
Es sind keine Ein-/Auslaufstrecken zu beachten.
Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts →  45
Der Pfeil zeigt die bevorzugte Durchflussrichtung an. Die Messung in der anderen
Richtung ist auch möglich.→  23
5.2
Messgerät montieren
Messgerät mechanisch spannungsfrei einbauen, damit keine Rohrleitungskräfte auf
das Messgerät übertragen werden.
WARNUNG
L
Verbrennungsgefahr!
Bei Messstofftemperaturen oder Umgebungstemperaturen über 50 °C können sich Berei-
che des Gehäuses auf über 65 °C erhitzen.
Gehäuse gegen unbeabsichtigtes Berühren sichern.
Picomag IO-Link
A0046065
