Inbetriebnahme
28

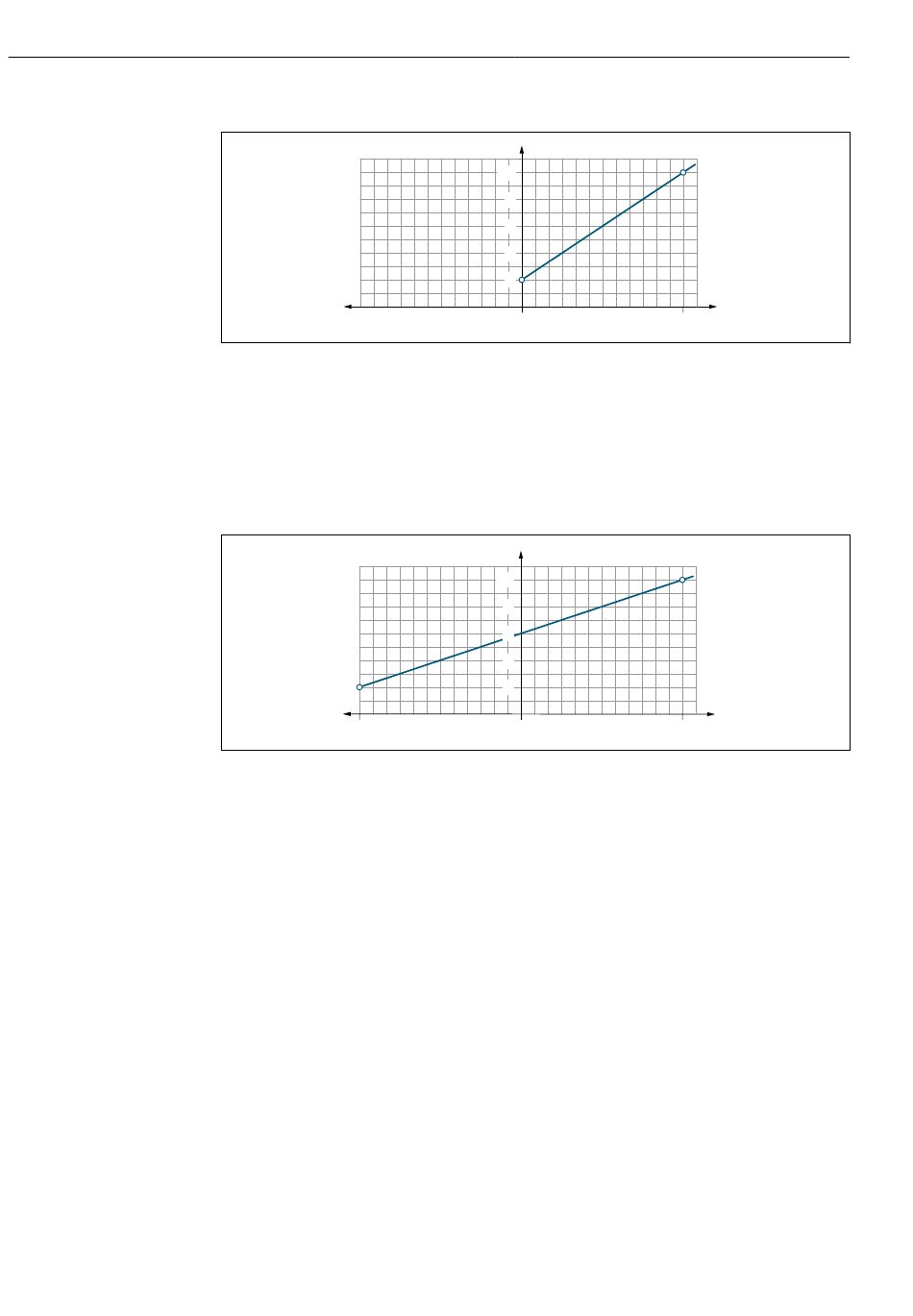

Unidirektionale Durchflussmessung (Q), Leitfähigkeitsmessung
A Anfangswert = 0
B Endwert
Q Durchfluss
• Spannung U wird zwischen Anfangswert (A) und Endwert (B) linear interpoliert.
• Der Ausgabebereich endet bei 10,25 V.
Bidirektionale Durchflussmessung (Q), Temperaturmessung (T)
A
A Anfangswert
B Endwert
Q Durchfluss
• Spannung U wird zwischen Anfangswert (A) und Endwert (B) linear interpoliert.
• Der Ausgabebereich ist oben und unten nicht hart begrenzt, sondern endet oben bei
10,25 V und unten bei 1,9 V

Digitaler Eingang konfigurieren

Das Untermenü Digital input enthält alle Parameter, die für die Konfiguration des digita-
len Eingangs eingestellt werden müssen.
Der Eingang dient der Steuerung einer Aktion mit einem externen Spannungssignal. Die
Mindestimpulsdauer beträgt 100 ms.
Navigation
Menü "Guidance" → Output 1
V
10
8
6
4
2
A = 0
V
10
8
6
4
2
0
Picomag IO-Link
Q
B
A0032995
Q
B
A0032996
