Sensoreinbau

4.3.1

Sensor und Armatur vorbereiten

 15 Sensoreinbau

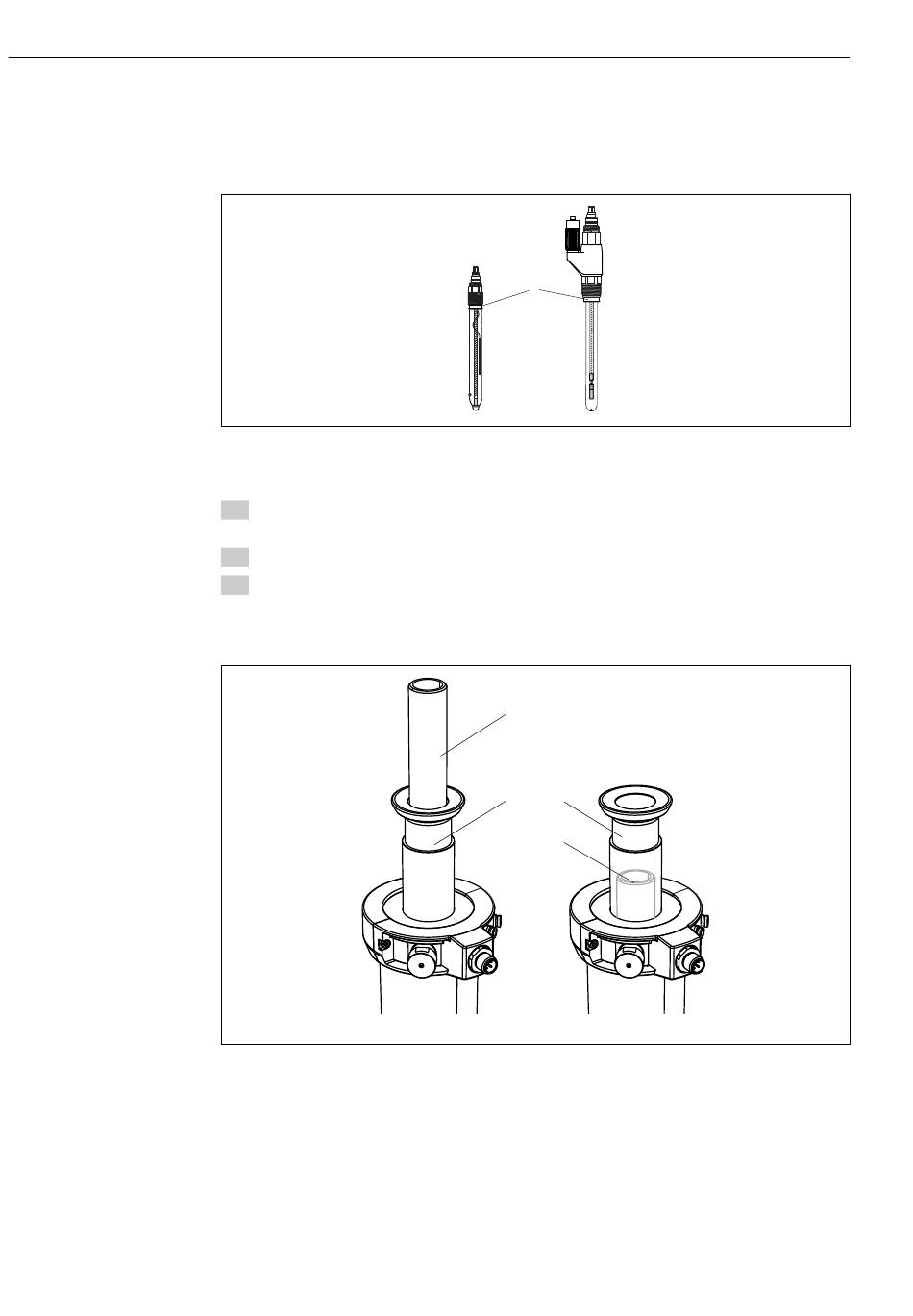

1 Druckring mit O-Ring
1. Entfernen Sie die Schutzkappe des Sensors. Achten Sie darauf, dass O-Ring und
Druckring (→  15, Pos. 1) vorhanden sind.
2. Tauchen Sie den Sensorschaft in Wasser. So erleichtern Sie den Einbau.
3. Bringen Sie die Armatur in die Serviceposition.
4.3.2

Ein- und Ausbau von Sensoren

 16 Ausführungen bei der Sensoraufnahme
1 Sensoradaption
2 Hubrohr
A Sensoradaption ist oberhalb des Hubrohrs
B Sensoradaption ist unterhalb des Hubrohrs (nicht sichtbar)
Je nach Ausführung der Armatur ist die Sensoradaption sichtbar (→  16, Pos. A) oder
innerhalb des Hubrohrs angebracht und nicht sichtbar (Pos. B). Ein- und Ausbau der Sen-
soren unterscheidet sich dadurch wie folgt:
