Montage
10
4.3.2
Einbau der Armatur in den Prozess
WARNUNG
L
Bei austretendem Prozessmedium besteht Verletzungsgefahr durch hohen Druck,
hohe Temperatur oder durch chemische Gefährdung.
‣
Tragen Sie Schutzhandschuhe, Schutzbrille und Schutzkleidung.
‣
Montieren Sie die Armatur nur bei leeren und drucklosen Rohrleitungen.
Bauen Sie die Armatur wie folgt ein:
1. Versehen Sie die beiden O-Ringe der Tri-Clamp-Anschlüsse mit einem dünnen Fett-
film (z.B. Klüber Paraliq GTE 703).
2. Positionieren Sie die beiden O-Ringe in die Nuten der Tri-Clamp-Anschlüsse.
3. Befestigen Sie die beiden Klammern und achten Sie, dass die O-Ringe nicht verrut-
schen.
4.4
Sensoreinbau
Sie können nur Sensoren einbauen, die folgende Voraussetzungen erfüllen:
• Gewindesteckkopf Pg 13,5
• 120 mm Schaftlänge
• 12 mm Schaftdurchmesser

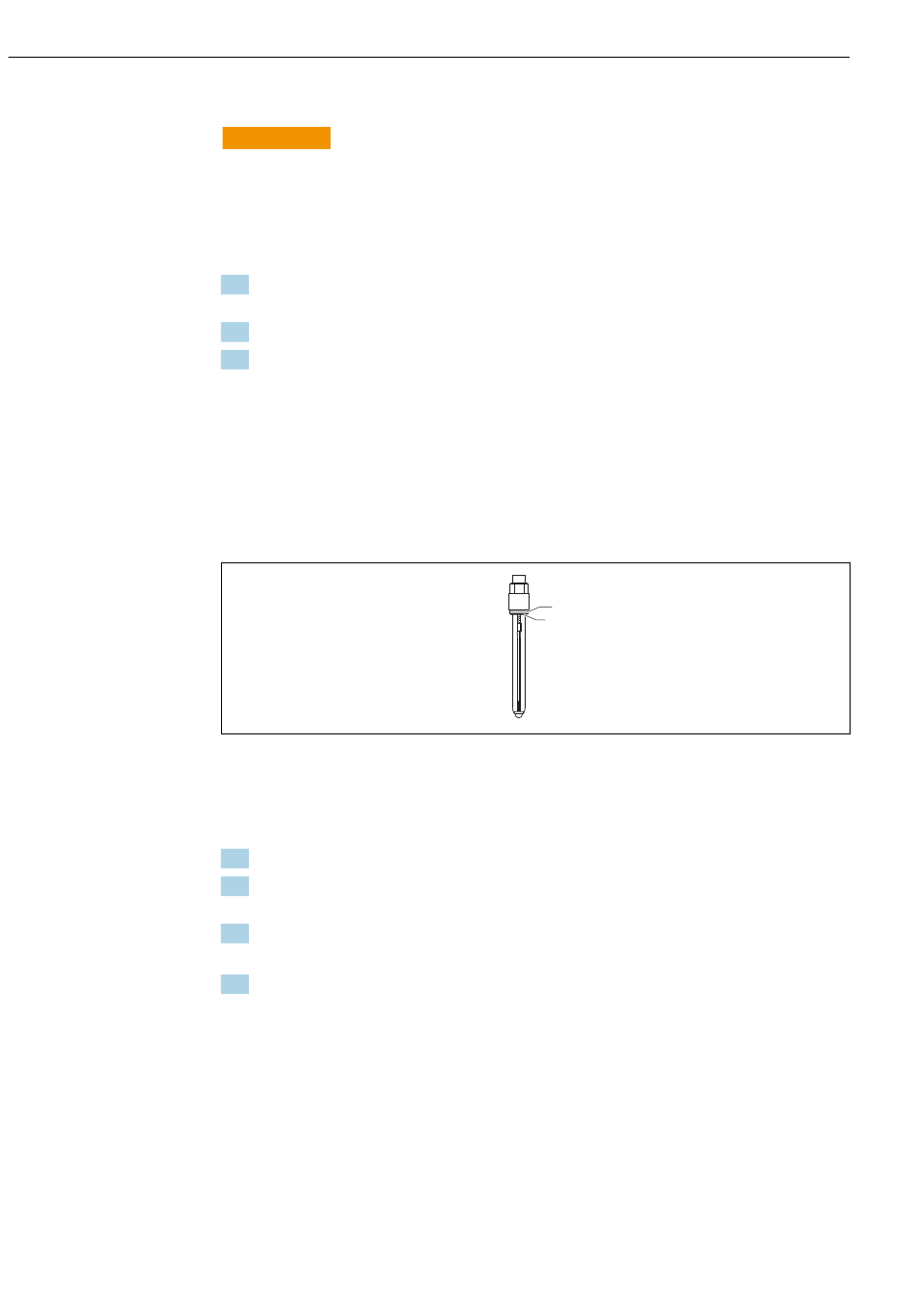

3
Sensor
1
Druckring
2
O-Ring
1. Entfernen Sie die Schutzkappe des Sensors.
2. Kontrollieren Sie, dass der O-Ring (Pos. 2) und der Druckring (Pos. 1) am Sensor-
schaft vorhanden sind.
3. Befeuchten Sie den Sensorschaft mit Wasser.
Der Sensor läßt sich nun leichter einschrauben.
4. Schrauben Sie den Sensor handfest ein (3 Nm (2,2 lbf ft)).
4.5
Montagekontrolle
‣
Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
1
2
CYA680
A0007392
