Montage
22

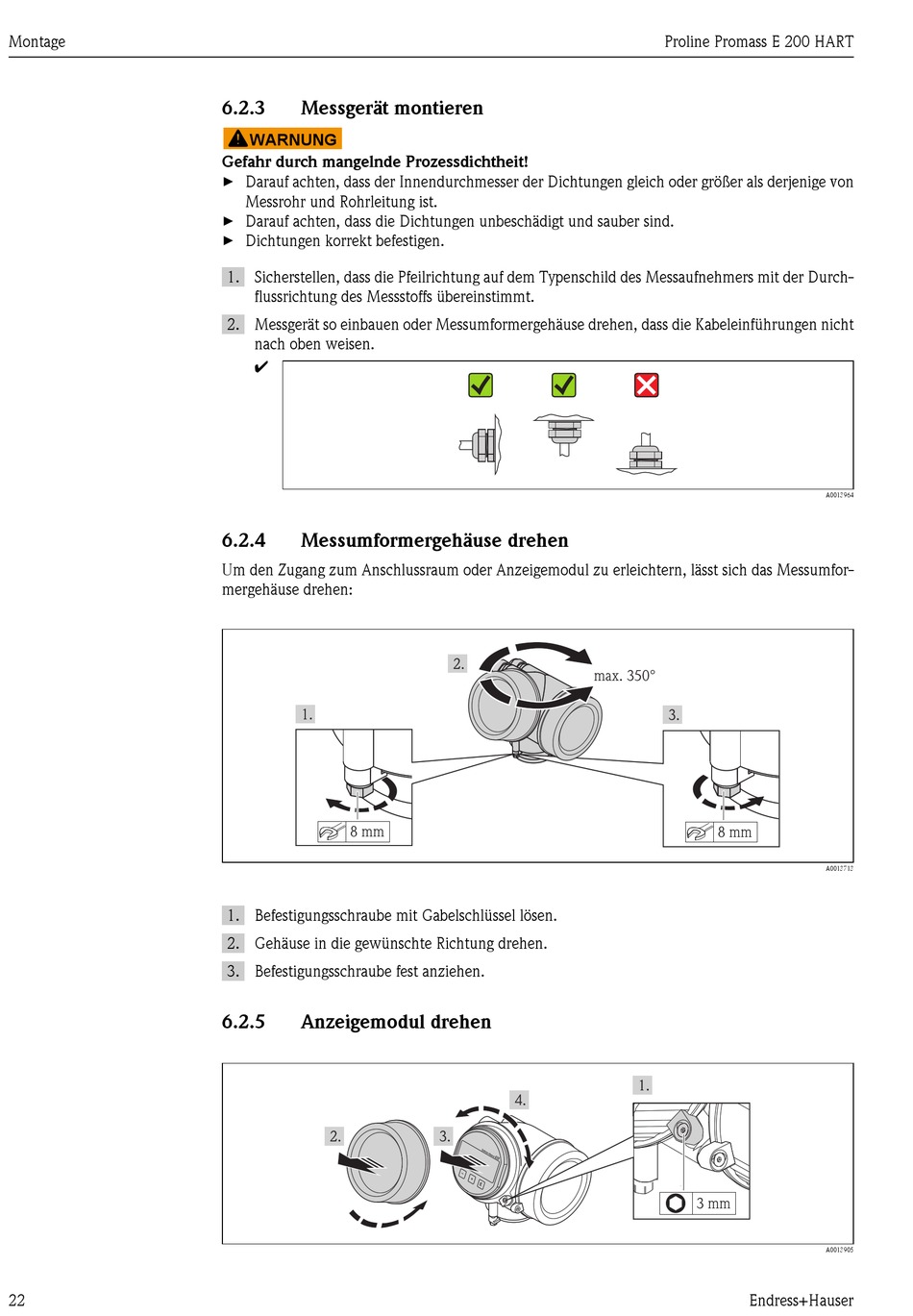

6.2.3 Messgerät montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer als derjenige von
►
Messrohr und Rohrleitung ist.
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
►
Dichtungen korrekt befestigen.
►
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durch-
flussrichtung des Messstoffs übereinstimmt.
2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführungen nicht
nach oben weisen.
Ã
6.2.4 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumfor-
mergehäuse drehen:
8 mm
1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube fest anziehen.
6.2.5

Anzeigemodul drehen

Proline Promass E 200 HART
max. 350°
8 mm
1
3 mm
Endress+Hauser
A0013964
A0013713
A0013905
