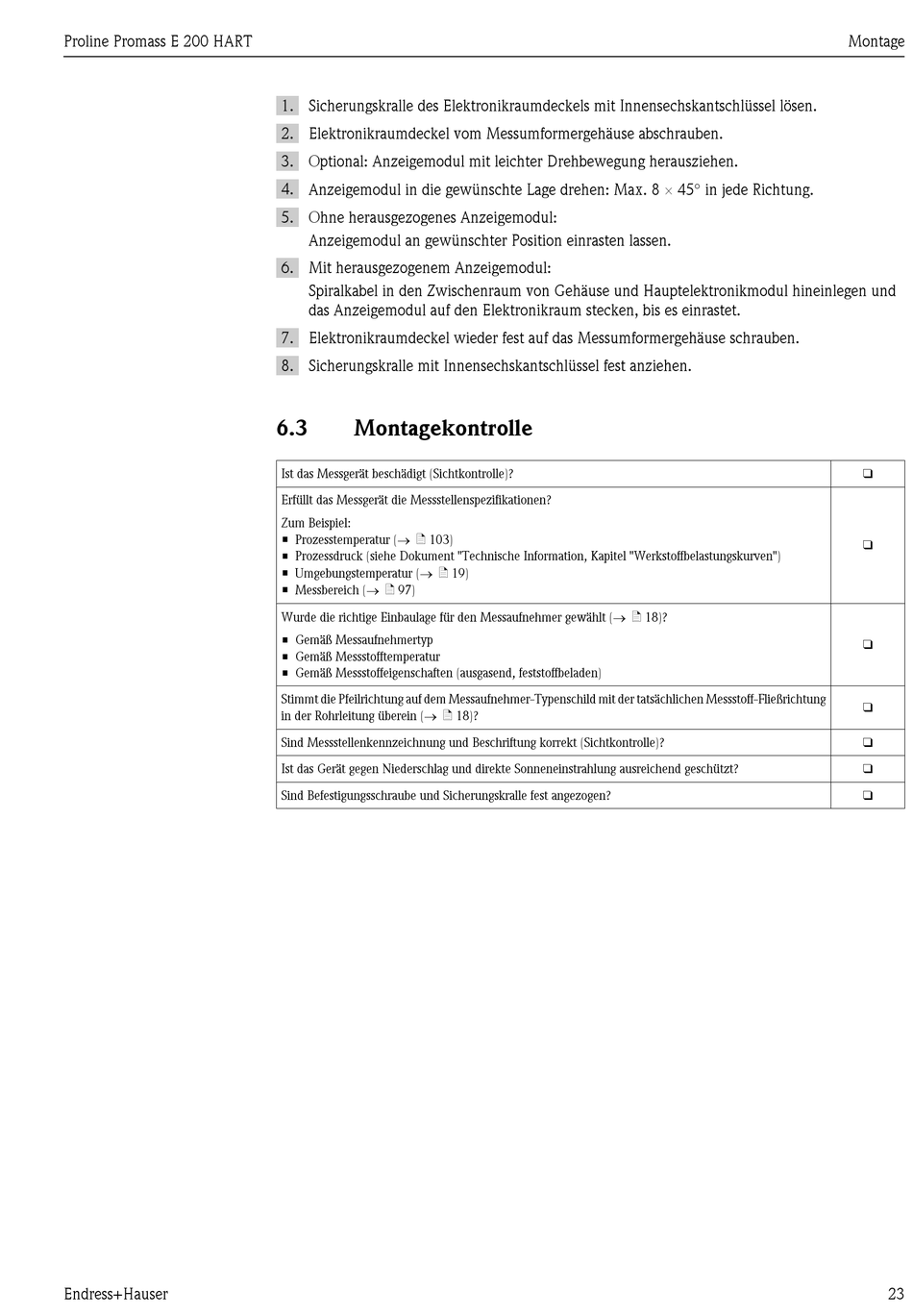

Montagekontrolle - Endress+Hauser Proline Promass E 200 HART Betriebsanleitung

Proline Promass E 200 HART
Endress+Hauser
1. Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Optional: Anzeigemodul mit leichter Drehbewegung herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
5. Ohne herausgezogenes Anzeigemodul:
Anzeigemodul an gewünschter Position einrasten lassen.
6. Mit herausgezogenem Anzeigemodul:
Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und
das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
7. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
8. Sicherungskralle mit Innensechskantschlüssel fest anziehen.
6.3

Montagekontrolle

Ist das Messgerät beschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur (® ä 103)
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Werkstoffbelastungskurven")
• Umgebungstemperatur (® ä 19)
• Messbereich (® ä 97)
Wurde die richtige Einbaulage für den Messaufnehmer gewählt (® ä 18)?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-Fließrichtung
in der Rohrleitung überein (® ä 18)?
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Sind Befestigungsschraube und Sicherungskralle fest angezogen?
