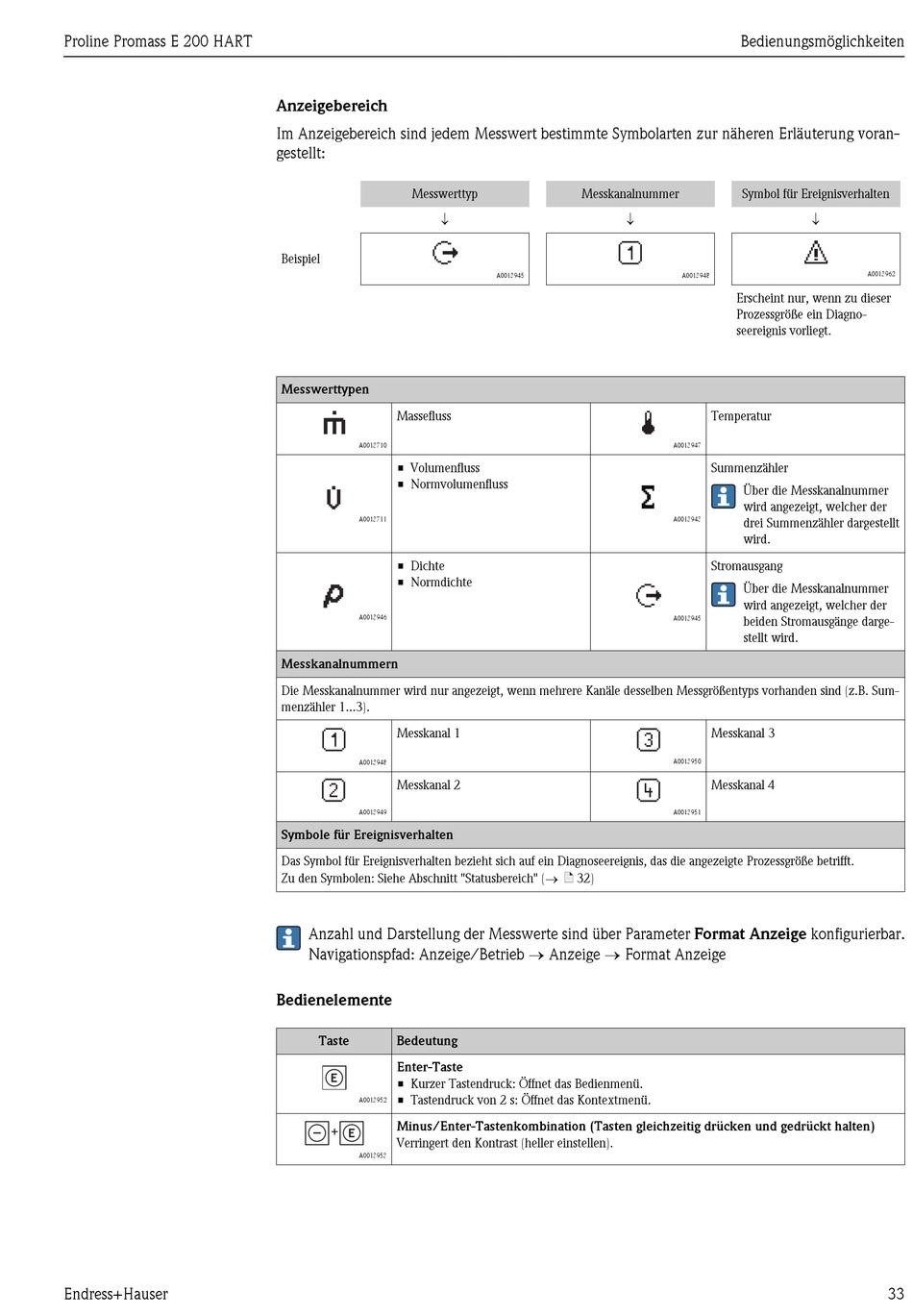

Anzeigebereich

Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung voran-
gestellt:
Messwerttyp
¯
Beispiel
Messwerttypen
Massefluss
A0013710
• Volumenfluss
• Normvolumenfluss
A0013711
• Dichte
• Normdichte
A0013946
Messkanalnummern
Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B. Sum-
menzähler 1...3).
Messkanal 1
A0013948
Messkanal 2
A0013949
Symbole für Ereignisverhalten
Das Symbol für Ereignisverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Prozessgröße betrifft.
Zu den Symbolen: Siehe Abschnitt "Statusbereich" (® ä 32)
Anzahl und Darstellung der Messwerte sind über Parameter Format Anzeige konfigurierbar.
Navigationspfad: Anzeige/Betrieb ® Anzeige ® Format Anzeige

Bedienelemente

Taste Bedeutung
Enter-Taste
• Kurzer Tastendruck: Öffnet das Bedienmenü.
• Tastendruck von 2 s: Öffnet das Kontextmenü.
A0013952
Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt halten)
+
Verringert den Kontrast (heller einstellen).
A0013953
Messkanalnummer
¯
A0013945
Bedienungsmöglichkeiten
Symbol für Ereignisverhalten
¯
A0013948
Erscheint nur, wenn zu dieser
Prozessgröße ein Diagno-
seereignis vorliegt.
Temperatur
A0013947
Summenzähler
Über die Messkanalnummer
wird angezeigt, welcher der
A0013943 drei Summenzähler dargestellt
wird.
Stromausgang
Über die Messkanalnummer
wird angezeigt, welcher der
beiden Stromausgänge darge-
A0013945
stellt wird.
Messkanal 3
A0013950
Messkanal 4
A0013951
A0013962
