Proline Promass E 200 HART
Endress+Hauser

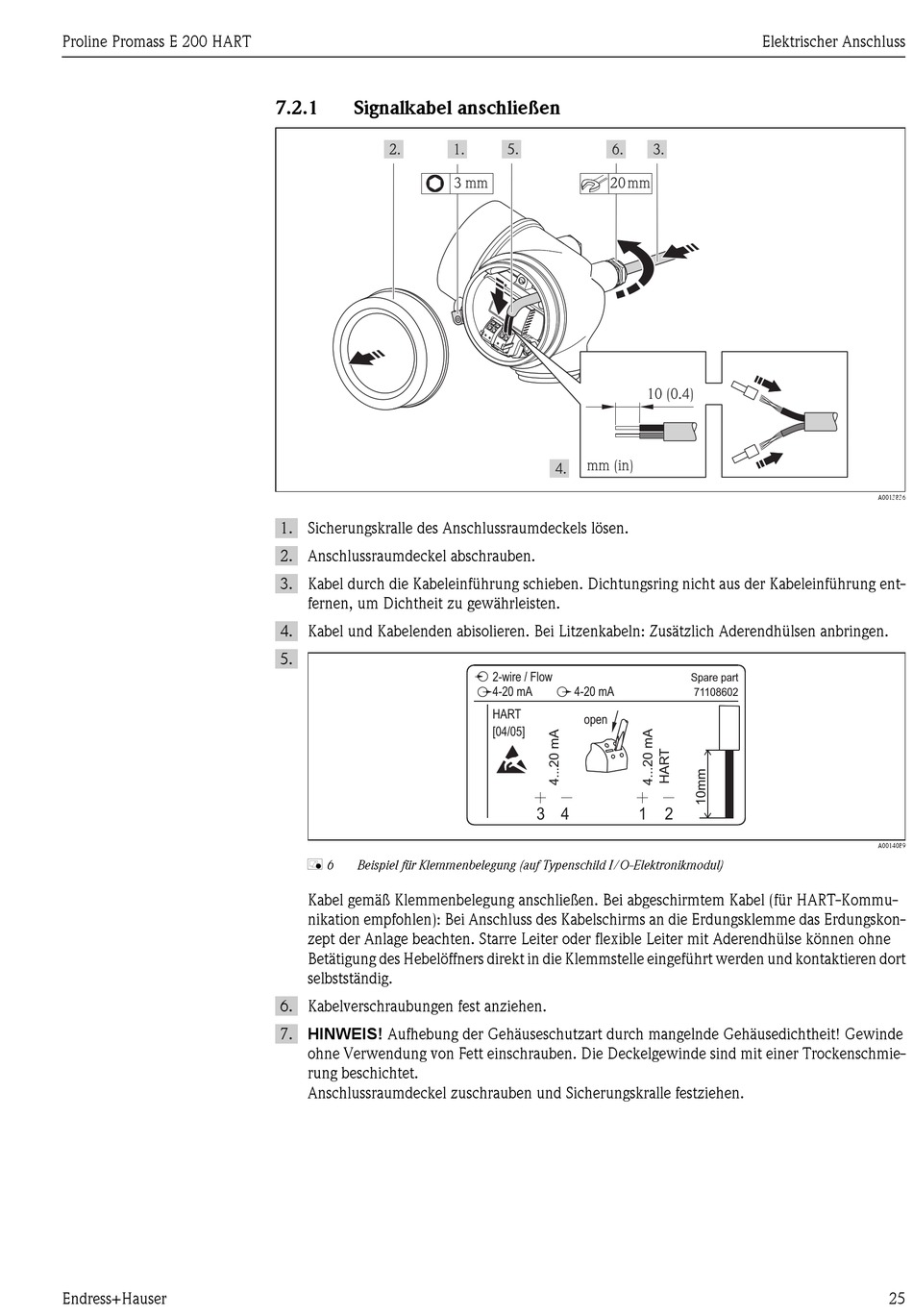

7.2.1 Signalkabel anschließen
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung ent-
fernen, um Dichtheit zu gewährleisten.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
5.
å 6 Beispiel für Klemmenbelegung (auf Typenschild I/O-Elektronikmodul)
Kabel gemäß Klemmenbelegung anschließen. Bei abgeschirmtem Kabel (für HART-Kommu-
nikation empfohlen): Bei Anschluss des Kabelschirms an die Erdungsklemme das Erdungskon-
zept der Anlage beachten. Starre Leiter oder flexible Leiter mit Aderendhülse können ohne
Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort
selbstständig.
6. Kabelverschraubungen fest anziehen.
7. HINWEIS! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! Gewinde
ohne Verwendung von Fett einschrauben. Die Deckelgewinde sind mit einer Trockenschmie-
rung beschichtet.
Anschlussraumdeckel zuschrauben und Sicherungskralle festziehen.
3 mm 20 mm
mm (in)
2-wire / Flow
4-20 mA 4-20 mA
HART
[04/05]
3 4
Elektrischer Anschluss
10 (0.4)
Spare part
71108602
1 2
A0013836
A0014089
25
