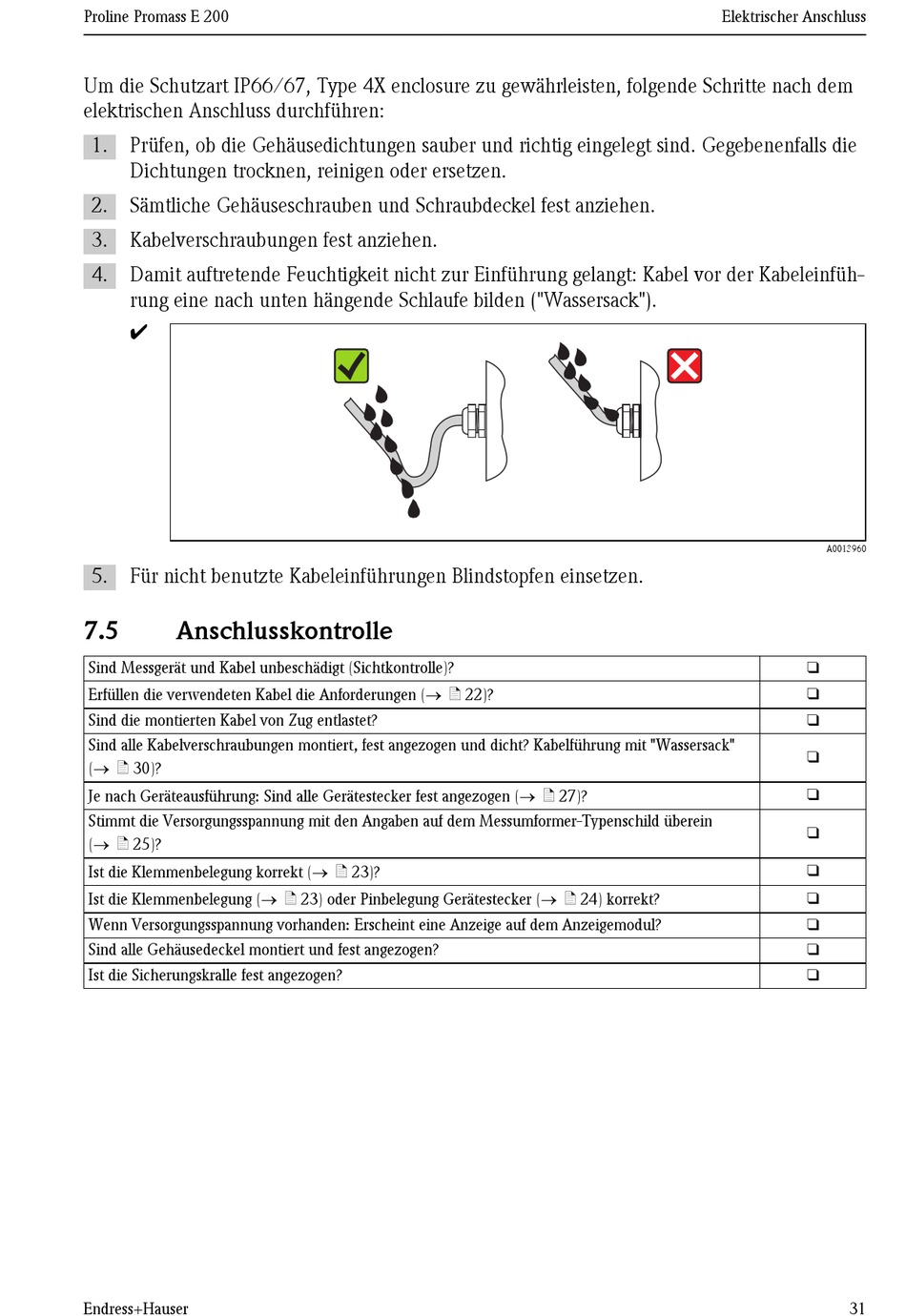

Anschlusskontrolle - Endress+Hauser Proline Promass E 200 Kurzanleitung

Proline Promass E 200
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinfüh-
rung eine nach unten hängende Schlaufe bilden ("Wassersack").
Ã
5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.5

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen (® ä 22)?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack"
(® ä 30)?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen (® ä 27)?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein
(® ä 25)?
Ist die Klemmenbelegung korrekt (® ä 23)?
Ist die Klemmenbelegung (® ä 23) oder Pinbelegung Gerätestecker (® ä 24) korrekt?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Sind alle Gehäusedeckel montiert und fest angezogen?
Ist die Sicherungskralle fest angezogen?
Endress+Hauser
Elektrischer Anschluss
A0013960
