Elektrischer Anschluss

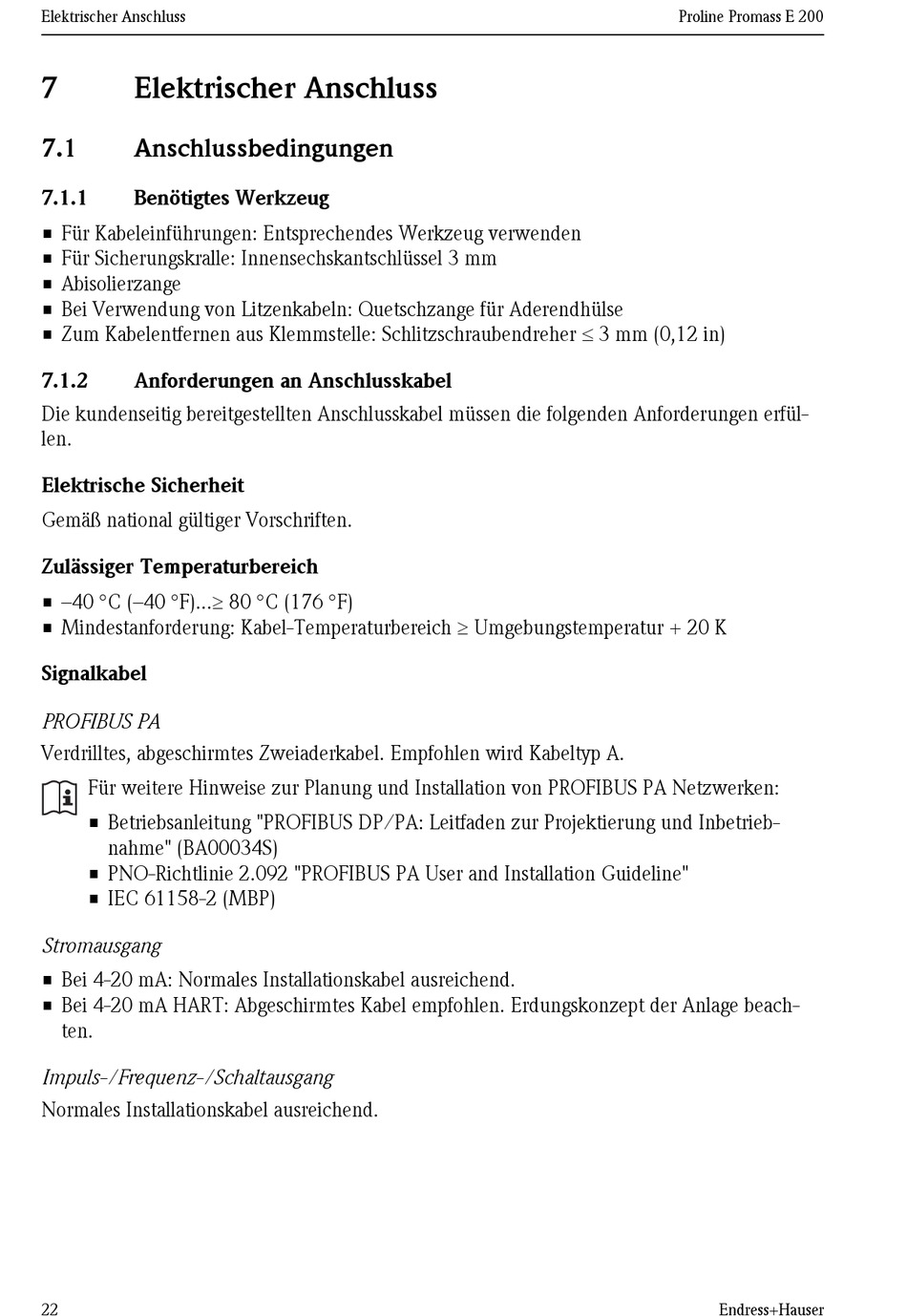

7 Elektrischer Anschluss
7.1

Anschlussbedingungen

7.1.1 Benötigtes Werkzeug
• Für Kabeleinführungen: Entsprechendes Werkzeug verwenden
• Für Sicherungskralle: Innensechskantschlüssel 3 mm
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse
• Zum Kabelentfernen aus Klemmstelle: Schlitzschraubendreher £ 3 mm (0,12 in)
7.1.2

Anforderungen an Anschlusskabel

Die kundenseitig bereitgestellten Anschlusskabel müssen die folgenden Anforderungen erfül-
len.
Elektrische Sicherheit
Gemäß national gültiger Vorschriften.
Zulässiger Temperaturbereich
• –40 °C (–40 °F)...³ 80 °C (176 °F)
• Mindestanforderung: Kabel-Temperaturbereich ³ Umgebungstemperatur + 20 K
Signalkabel
PROFIBUS PA
Verdrilltes, abgeschirmtes Zweiaderkabel. Empfohlen wird Kabeltyp A.
Für weitere Hinweise zur Planung und Installation von PROFIBUS PA Netzwerken:
• Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetrieb-
nahme" (BA00034S)
• PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline"
• IEC 61158-2 (MBP)
Stromausgang
• Bei 4-20 mA: Normales Installationskabel ausreichend.
• Bei 4-20 mA HART: Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beach-
ten.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
