Montage

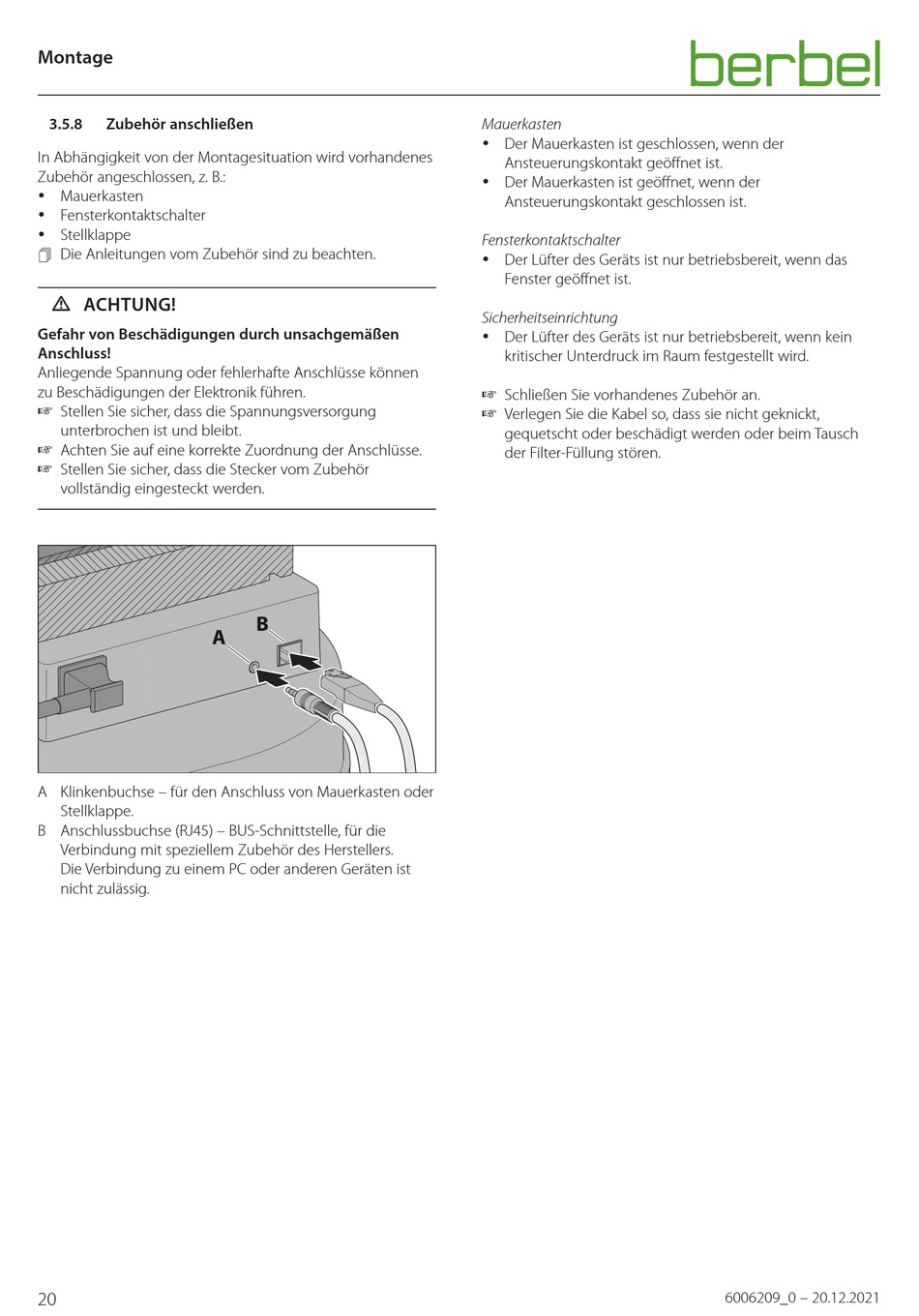

3.5.8 Zubehör anschließen
In Abhängigkeit von der Montagesituation wird vorhandenes
Zubehör angeschlossen, z. B.:
y Mauerkasten
y Fensterkontaktschalter
y Stellklappe
 Die Anleitungen vom Zubehör sind zu beachten.
D ACHTUNG!
Gefahr von Beschädigungen durch unsachgemäßen
Anschluss!
Anliegende Spannung oder fehlerhafte Anschlüsse können
zu Beschädigungen der Elektronik führen.
☞ Stellen Sie sicher, dass die Spannungsversorgung
unterbrochen ist und bleibt.
☞ Achten Sie auf eine korrekte Zuordnung der Anschlüsse.
☞ Stellen Sie sicher, dass die Stecker vom Zubehör
vollständig eingesteckt werden.
A Klinkenbuchse – für den Anschluss von Mauerkasten oder
Stellklappe.
B Anschlussbuchse (RJ45) – BUS-Schnittstelle, für die
Verbindung mit speziellem Zubehör des Herstellers.
Die Verbindung zu einem PC oder anderen Geräten ist
nicht zulässig.
20
B
A
Mauerkasten
y Der Mauerkasten ist geschlossen, wenn der
Ansteuerungskontakt geöffnet ist.
y Der Mauerkasten ist geöffnet, wenn der
Ansteuerungskontakt geschlossen ist.
Fensterkontaktschalter
y Der Lüfter des Geräts ist nur betriebsbereit, wenn das
Fenster geöffnet ist.
Sicherheitseinrichtung
y Der Lüfter des Geräts ist nur betriebsbereit, wenn kein
kritischer Unterdruck im Raum festgestellt wird.
☞ Schließen Sie vorhandenes Zubehör an.
☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,
gequetscht oder beschädigt werden oder beim Tausch
der Filter-Füllung stören.
