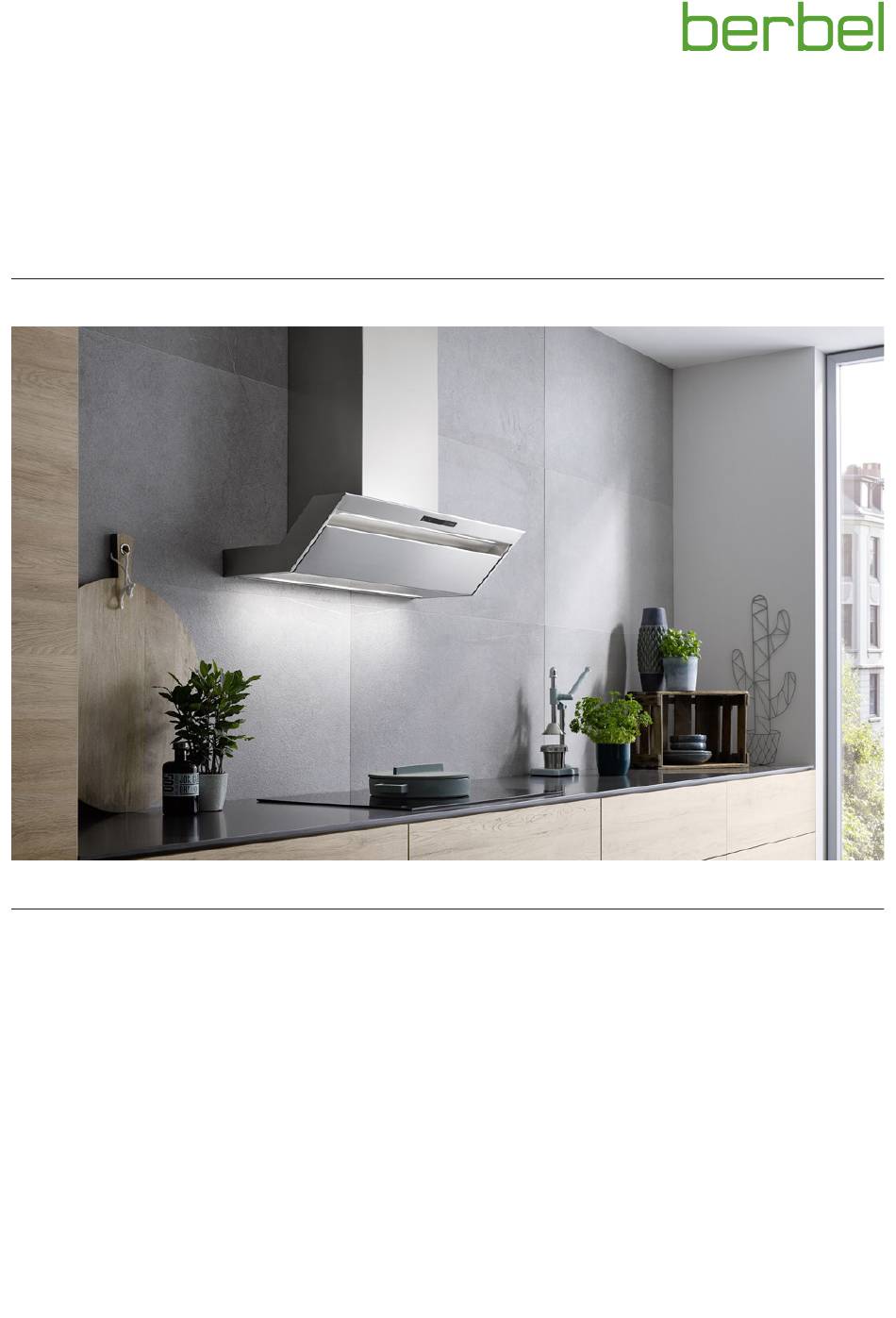

Kopffreihaube
Formline
Gebrauchs- und Montageanleitung für die Modelle:
ƒ BKH 60 FO
ƒ BKH 70 FO
ƒ BKH 80 FO
ƒ BKH 90 FO
ƒ BKH 120 FO
DE
6004349_0

Werbung

loading

Inhaltszusammenfassung für Berbel Formline BKH 60 FO

  • Seite 1 Kopffreihaube Formline Gebrauchs- und Montageanleitung für die Modelle: ƒ BKH 60 FO ƒ BKH 70 FO ƒ BKH 80 FO ƒ BKH 90 FO ƒ BKH 120 FO 6004349_0...
  • Seite 2 Dokumentinformationen Symbolerklärung Text ☞ Handlungsaufforderung Gebrauchs- und Montageanleitung für: y Kopffreihaube BKH 60 FO E01 y Aufzählung y Kopffreihaube BKH 70 FO E01 y Kopffreihaube BKH 80 FO E01 D Verweis auf andere Stellen in diesem Dokument y Kopffreihaube BKH 90 FO E01 y Kopffreihaube BKH 120 FO E01  Verweis auf andere Dokumente, die zu beachten sind Beschreibungen sind für alle Modelle identisch.
  • Seite 3 Inhaltsverzeichnis Sicherheitsinformationen ..... . 4 Instandhaltung ....... 26 Bestimmungsgemäße Verwendung .
  • Seite 4 Sicherheitsinformationen Sicherheitsinformationen Allgemeine Sicherheitshinweise D WARNUNG! Bestimmungsgemäße Verwendung Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung! Das Gerät dient zur Absaugung von Kochdünsten. Diese Anleitung enthält wichtige Informationen für den Das Gerät ist ausschließlich für den Einsatz in privaten sicheren Umgang mit dem Gerät. Auf mögliche Gefahren Haushalten bestimmt.
  • Seite 5 Produktinformationen Produktinformationen Betriebsarten Das Gerät ist für die folgenden Betriebsarten geeignet: y Umluftbetrieb Funktionsprinzip y Abluftbetrieb y Hybridbetrieb 2.2.1 Umluftbetrieb Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden.
  • Seite 6 Produktinformationen Produktübersicht A Anschlussklemmen für Mauerkasten, Fensterkontakt- schalter (Multifunktions kontakt) und Bus-Anbindung B Lüfterabgang mit Führungshilfe für Filter oder Abluftleitung C Stellschrauben für das Ausrichten D Anschlussbuchse für das Netzkabel A Kamin B Bedienfeld C Kochfeld-Beleuchtung D Haubenkorpus E Frontblende mit eingelegter Unterschale A Oberschale mit Prallkante (herausnehmbar) B Unterschale (herausnehmbar) C Capillar Trap (herausnehmbar)
  • Seite 7 Produktinformationen Lieferumfang Anschluss- 230 V / 230 V / 230 V / 230 V / 230 V / spannung 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Gesamtleistung 180 W 180 W 185 W 185 W 189 W Leistungs- 170 W 170 W 170 W 170 W 170 W aufnahme Lüfter...
  • Seite 8 Montage Montage Anforderung an den Montageort D WARNUNG! Sicherheitshinweise zur Montage Lebensgefahr durch unsachgemäße Montage! Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom D WARNUNG! oder Gas. Gefahr durch Nichtbeachtung der Montage anweisungen! ☞...
  • Seite 9 Montage Anforderungen nach Betriebsarten Anforderungen an die Abluftleitung (nur bei Abluft- oder Hybridbetrieb) In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein. D WARNUNG! Brand- und Erstickungsgefahr durch unsachgemäße 3.3.1 Anforderungen bei Umluftbetrieb Montage! Bei Verwendung der Abluftleitung mit anderen Geräten oder y Umluftfilter auf dem Lüfterabgang.
  • Seite 10 Montage Montageschritte 3.5.2 Gerät auspacken Kurzübersicht: D ACHTUNG! 1. Montage vorbereiten 2. Gerät auspacken Gefahr von Glasbruch oder anderen Beschädigungen 3. Unterschale, Prallkante und Capillar Trap entnehmen durch unsachgemäße Handhabung! 4. Gerät aufhängen Das Gerät und seine Oberfläche können beim Auspacken 5.
  • Seite 11 Montage 3.5.3 Unterschale, Prallkante und Capillar Trap Die Prallkante ist aufgesteckt und wird durch Magnete im entnehmen Gerät gehalten. D ACHTUNG! Gefahr von Sachschäden durch herausfallende Teile! Bei Bewegung des Geräts kann sich die Frontblende öffnen, innenliegende Teile können herausfallen. ☞...
  • Seite 12 Montage D WARNUNG 3.5.4 Gerät aufhängen Lebensgefahr durch Explosionen oder elektrischen Das Gerät ist für das Aufhängen an Wänden konzipiert. Der Schlag! Kamin kann durch Ausziehen an die Deckenhöhe angepasst Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen werden. kann zu gefährlichen Situationen führen. ☞...
  • Seite 13 Montage a = 7 b = 3-6 Die oberen Befestigungsschrauben werden erst nach ☞ Hängen Sie das Gerät an den Befestigungspunkten auf. Ausrichtung des Geräts festgezogen. Die unteren Befestigungsschrauben dienen zur Abzugssicherung und sind nach Aufhängung des Geräts nicht mehr zugänglich. ☞...
  • Seite 14 Montage 3.5.5 Zubehör anschließen Der Anschluss erfolgt über Kabelklemmen an einem abnehm baren Stecker am Lüftergehäuse. In Abhängigkeit von der Montagesituation wird vorhandenes Zubehör an die Haube angeschlossen: D ACHTUNG! y Mauerkasten y Umluft filter permalyt Gefahr von Beschädigungen durch falschen Anschluss! y Fensterkontaktschalter Eine falsche Polung der Steuerungsleitung kann zu y Unterdruckwächter...
  • Seite 15 Montage 3.5.6 Filter aufsetzen (bei Umluft- und Hybridbetrieb – Abluft nach oben Hybridbetrieb) Für die Montage der Filter befindet sich auf dem Lüfter- gehäuse ein Rohranschluss (ø 150 mm) als Führungshilfe. Die Filter sind korrekt aufgesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca.
  • Seite 16 Montage 3.5.7 Abluftleitung anschließen (bei Abluft- und 3.5.8 Spannungsversorgung herstellen Hybridbetrieb) ☞ Beachten Sie die Spannungsangabe auf dem Typenschild. Abluftbetrieb ☞ Setzen Sie die Abluftleitung von oben auf die ☞ Stecken Sie den Kaltgerätestecker in die Anschlussbuchse Führungshilfe vom Lüftergehäuse. auf dem Lüftergehäuse.
  • Seite 17 Montage 3.5.10 Capillar Trap, Prallkante und Unterschale Abluftbetrieb einsetzen Das innere Kaminblech kann herausgezogen und umgekehrt eingesteckt werden, um die Lüftungsschlitze zu verdecken. Nach der Montage sind innenliegende Teile wieder einzusetzen. ☞ Setzen Sie das Capillar Trap mit beiden Händen in den Aufnahmeschacht.
  • Seite 18 Montage 3.5.11 Kontrolle und Inbetriebnahme durchführen D ACHTUNG! Gefahr von Störungen durch Feuchtigkeit im Gerät! Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder- schlagen. ☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb nehmen.
  • Seite 19 Bedienung Bedienung Maßnahmen für eine ausreichende Frischluftzufuhr: ☞ Öffnen Sie die Fenster. ☞ Öffnen Sie die Türen. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und Sicherheitshinweise zur Bedienung Mauerkasten installiert und funktionsbereit sind. ☞ Bei raumluftabhängigen Brennstellen (z. B. Kamin) im D WARNUNG! selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene...
  • Seite 20 Bedienung Gerät bedienen 4.2.1 Normalbetrieb Das Gerät wird über das Bedienfeld gesteuert. D WARNUNG Brandgefahr durch Fettreste! Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind. ☞ Reinigen Sie das Gerät ordnungsgemäß. D „5. Reinigung“ (Seite 24). Die Position des Bedienfelds ist an der Mulde der EIN/AUS- Taste jederzeit zu erkennen.
  • Seite 21 Bedienung 4.2.2 Umschaltung Abluft-/Umluftbetrieb 4.2.4 Kochfeld-Beleuchtung Wenn das Gerät für den Hybridbetrieb eingerichtet ist, kann Die Kochfeld-Beleuchtung ist dimmbar und mit einer nach Aktivierung der Umschaltfunktion jederzeit zwischen energiesparenden LED-Beleuchtung ausgestattet. Die Abluft- und Umluftbetrieb gewechselt werden. Beleuchtung kann unabhängig vom Lüfter genutzt werden. Das Einschalten ist möglich, wenn das Gerät eingeschaltet ist.
  • Seite 22 Bedienung 4.2.6 Nachlauffunktion 4.2.7 Sonderfunktionen Das Gerät verfügt über eine Nachlauffunktion. Wenn die Funktion benutzt wird, arbeitet das Gerät nach dem Taste Funktion Ausschalten noch 10 Minuten weiter. Die Multifunktionstaste ist ohne Funktion. Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann.
  • Seite 23 Bedienung Gerät konfigurieren Taste Funktion Umschaltung Abluft/Umluftbetrieb. Taste Funktion Im Auslieferungszustand ist die Funktion ausgeschaltet. Das Gerät ist eingeschaltet. ☞ 1x Taste berühren – länger als ☞ 1x Taste berühren. 10 Sekunden. Taste leuchtet stark: Alle Tasten blinken 5x. Die Umschaltung ist aktiviert. Das Gerät schaltet in den Konfigurations- modus.
  • Seite 24 Reinigung Reinigung Reinigungsmaßnahmen Das Gerät saugt Schmutzpartikel (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, an der Prallkante, Sicherheitshinweise zur Reinigung in der Unterschale und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt. D WARNUNG! Vor jeder Reinigung: Gefahr durch Nichtbeachtung der Reinigungs- ☞...
  • Seite 25 Reinigung Unterschale Die Unterschale ist in die Frontblende eingelegt. ☞ Ziehen Sie die Prallkante von der Oberschale ab. ☞ Reinigen Sie die Oberschale mit einem weichen, feuchten Tuch. ☞ Reinigen Sie die Prallkante. ☞ Öffnen Sie die Frontblende. ☞ Stellen Sie sicher, dass die Prallkante vollständig trocken ist.
  • Seite 26 Instandhaltung Instandhaltung 6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb) Geruchsanteile werden durch die Filter-Füllung im Umluft- Sicherheitshinweise zur Instandhaltung oder Hybridfilter gebunden. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. D WARNUNG! Umluft- und Hybridfilter sind bis zu zwei Jahren wartungsfrei. Gefahr durch Nichtbeachtung der Instandhaltungs- Danach muss die Filter-Füllung regelmäßig erneuert werden.
  • Seite 27 Instandhaltung Hybridfilter ausbauen ☞ Schieben Sie das innere Kaminblech nach unten. ☞ Entfernen Sie die Abluftleitung vom Hybridfilter. ☞ Heben Sie den Filter mindestens 30 mm an. ☞ Nehmen Sie den Filter nach vorne heraus.  Der Wechsel der Filter-Füllung erfolgt wie in der zugehörigen Anleitung beschrieben.
  • Seite 28 Instandhaltung Störungsbehebung Bedienfeld reagiert nicht nach mehrmaligem Berühren. y Das Bedienfeld ist verschmutzt. Mögliche Störungen werden nachstehend wie folgt ☞ Reinigen Sie das Bedienfeld. beschrieben: D „5. Reinigung“ (Seite 24). Beschreibung der Störung. y Die Geräte-Software benötigt einen Neustart. y Mögliche Ursache. ☞...
  • Seite 29 Demontage Demontage Entsorgung D WARNUNG! Verpackung entsorgen Verletzungsgefahr durch unsachgemäße Handhabung! D ACHTUNG! Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Gefahr von Umweltschäden durch nicht sachgerechte Verletzungen möglich. Entsorgung der Verpackung! ☞...
  • Seite 30 ☞ Erkundigen Sie sich bei Ihrer Stadt- oder Gemeinde- verwaltung nach Möglichkeiten einer umwelt- und sachgerechten Wiederverwertung (Recycling) oder Entsorgung des Geräts. berbel BKH 60 FO E01 berbel BKH 70 FO E01 ☞ Machen Sie das Gerät nach der Demontage unbrauchbar, z.
  • Seite 31 Anhang BKH 120 FO E01 berbel BKH 120 FO E01 Jährlicher Energie- 35,0 35,0 36,5 36,5 40,8 verbrauch in kWh EEI Hood Klasse FDE Hood 29,2 29,2 30,9 30,9 28,4 FDE Hood Klasse kWh/annum LE Hood 26,3 21,0 20,5 21,6 20,7 LE Hood Klasse...
  • Seite 32 Kontakt Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten: Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr...
