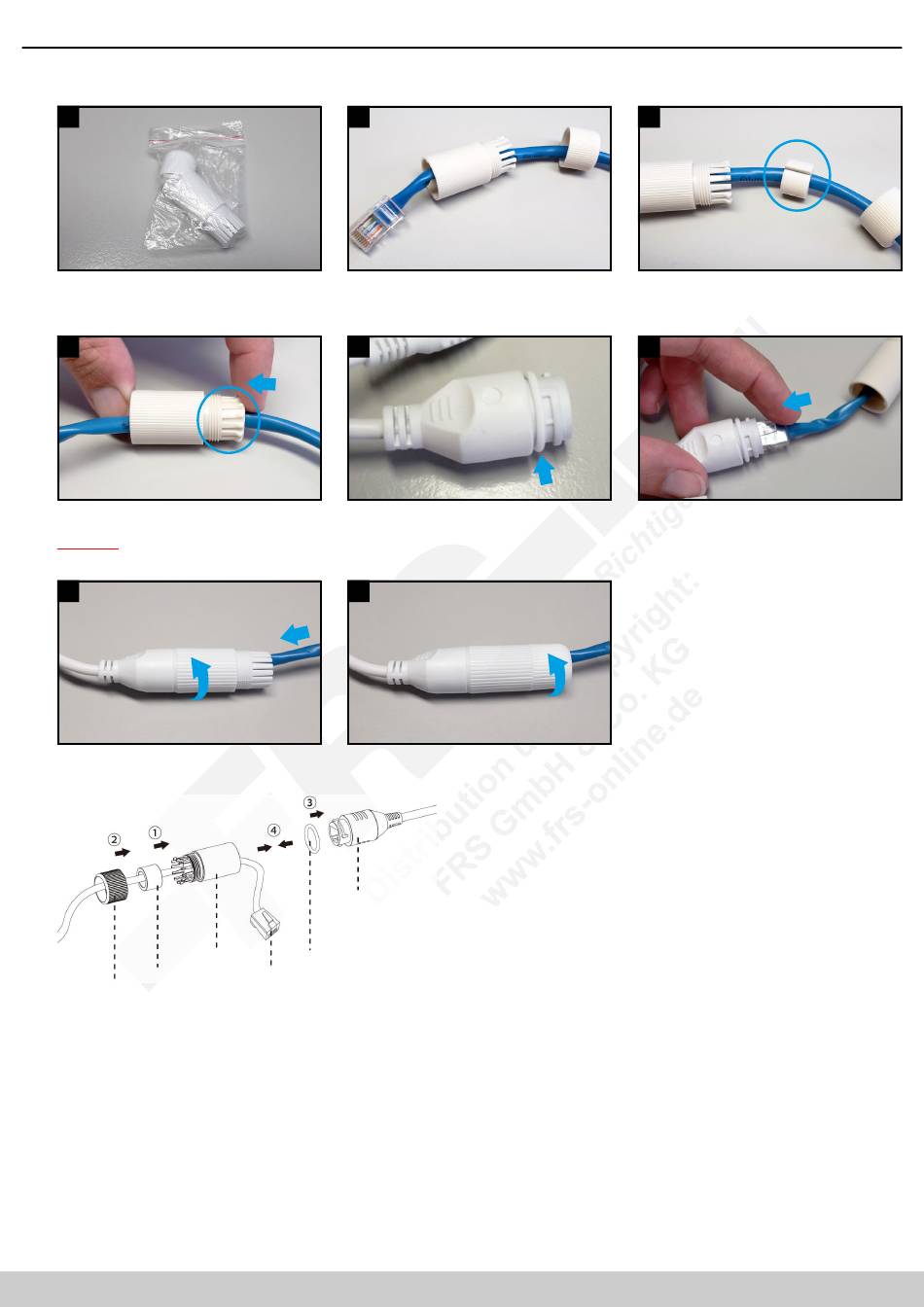

3.3. Verkabelung Netzwerkstecker

7
Nehmen Sie den Beutel mit der Kabeldichtung
aus dem Verpackungsinhalt der Kamera.
10
Pressen Sie die Dichtung vorsichtig und
gleichmäßig in den Schraubbolzen.
ACHTUNG: Achten Sie darauf, dass Sie keine
der Klammern beschädigen oder abbrechen.
13
Schieben Sie den Schraubbolzen zum
Kamerakabel und schrauben Sie diesen fest.
Als Zusammenfassung:
Schraubbolzen
Dichtung
Verschraubung
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
8
Siehen Sie
Schraubbolzen nacheinander über das Kabel,
mit dem Sie die Kamera verbinden möchten.
11
Ziehen Sie den Dichtungsring auf die Buchse
am Anschlusskabel der Kamera.
14
Schrauben Sie die Verschraubung feste an.
Netzwerkanschluss-
Verbinder
O-Ring
Netzwerkkabel
3. Montage und Verkabelung
die Verschraubung und den
1. Verschraubung, Dichtung
und Schraubbolzen über
das Kabel ziehen.
2. Dichtung in den
Schraubbolzen pressen.
Verschraubung
festschrauben.
3. O-Ring auf
Netzwerkanschluss-
Verbinder setzen.
4. Beide Netzwerkkabel
verbinden.
www.milesight.de
3.3. Verkabelung Netzwerkstecker
9
In der Dichtung ist ein seitlicher Schlitz. Führen
Sie die Dichtung mit diesem Schlitz um das
Kabel herum.
12
Verbinden Sie den Netzwerkstecker mit dem
Netzwerkanschluss-Verbinder am Kamerakabel.
5
