Montage An Wandhalter / Deckenhalter Mit Anschlussbox - Milesight ISIS-MS-C 41-Serie Montageanleitung

3. Montage und Verkabelung

3.4. Montage an Wandhalter / Deckenhalter mit Anschlussbox

Anschlussbox: ISIS-MS-A43 (optionales Zubehör)
1
75°

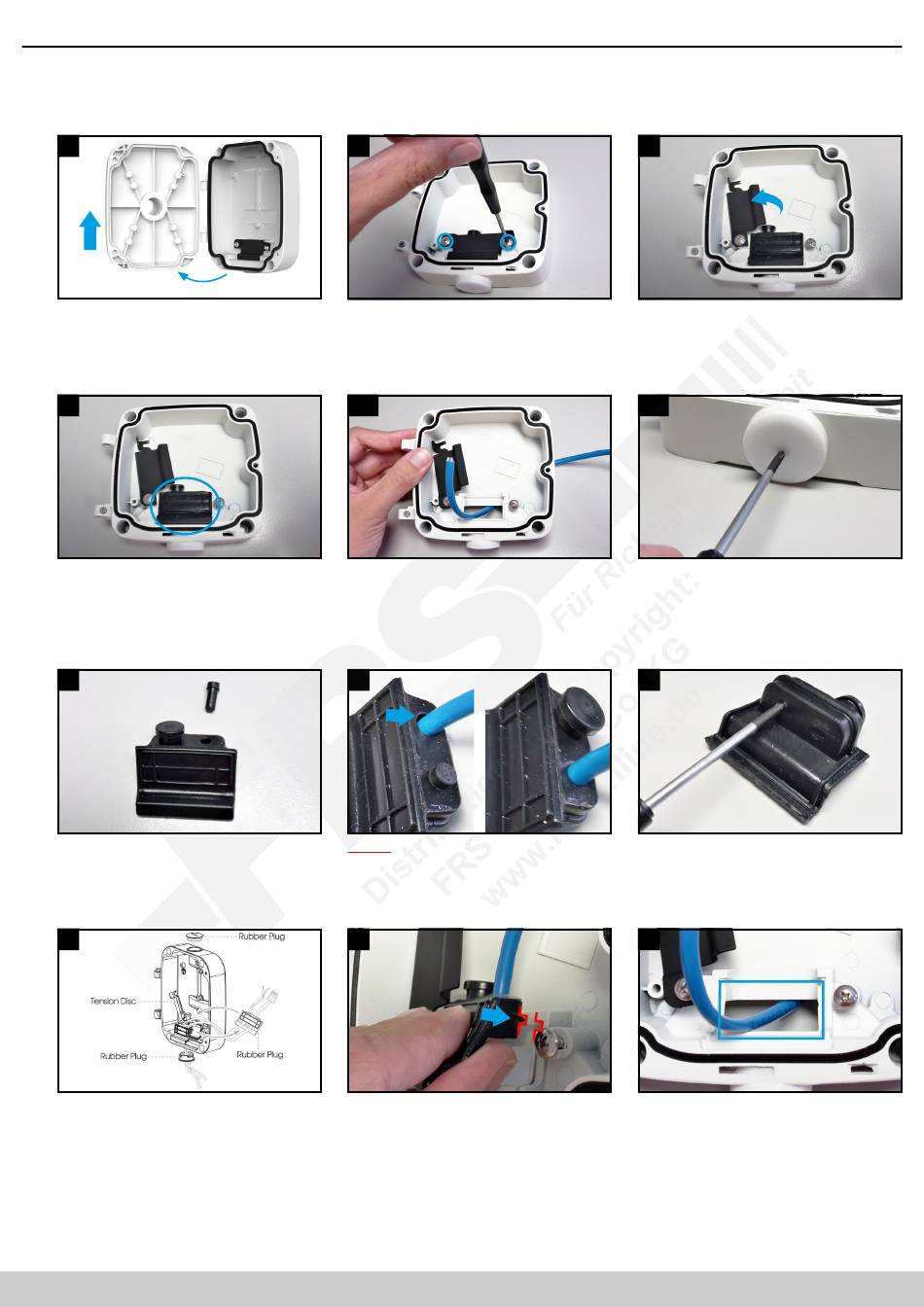

Öffnen Sie die Anschlussbox und nehmen Sie
die Abdeckung in Pfeilrichtung ab.
4
Nehmen Sie die schwarze Gummidichtung
heraus.
6
Ziehen Sie einen der beiden Pfropfen aus der
Gummidichtung, der vom Durchmesser zu Ihrem
Kabel passt. Werfen Sie den Pfropfen nicht weg,
sondern bewahren Sie diesen entweder in der
Verpackung oder in der Anschlussbox auf.
9
Ziehen Sie die Verkabelung durch die Dichtung
hindurch.
6 6
3.4. Montage an Wandhalter / Deckenhalter mit Anschlussbox
2
Verwenden Sie einen Schraubendreher und
lockern Sie mit wei bis drei Umdrehungen die
beiden Schrauben an der schwarzen Platte.
Sie brauchen die Schrauben nicht komplett
herausrehen.
5.1
Variante 1:
Ziehen Sie die Verkabelung durch die Rückseite
der Anschlussbox.
7
Hinweis: Verwenden Sie erst bei einem dicken
Kabel (circa 7mm Querschnitt) die größere
Kabelzufuhr der Dichtung, damit kein unnötiger
Spielraum zum Eindringen von Luftfeuchtigkeit
gelassen wird.
10
Setzen Sie die Dichtung exakt so wieder auf,
dass sie bündigin der dafür vorgesehenen Kerbe
aufliegt.
www.milesight.de
3
Schwenken Sie die schwarze Platte zur Seite.
5.2
Variante 2:
Sie können auch die untere Kabelzufuhr
verwenden. Stechen Sie hierzu mit einem
spitzen Gegenstand ein kleines Loch durch die
Mitte der weißen unteren Dichtung und ziehen
Sie das Kabel hindurch.
8
Stechen Sie mit einem spitzen Gegenstand ein
kleines Loch durch die Stelle, an der Sie das
Kabel hindurchziehen möchten.
11
Die Dichtung muss vollständig in der dafür
vorgesehenen Position hineingepresst werden.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
