Milesight ISIS-MS-C 41-Serie Montageanleitung Seite 8

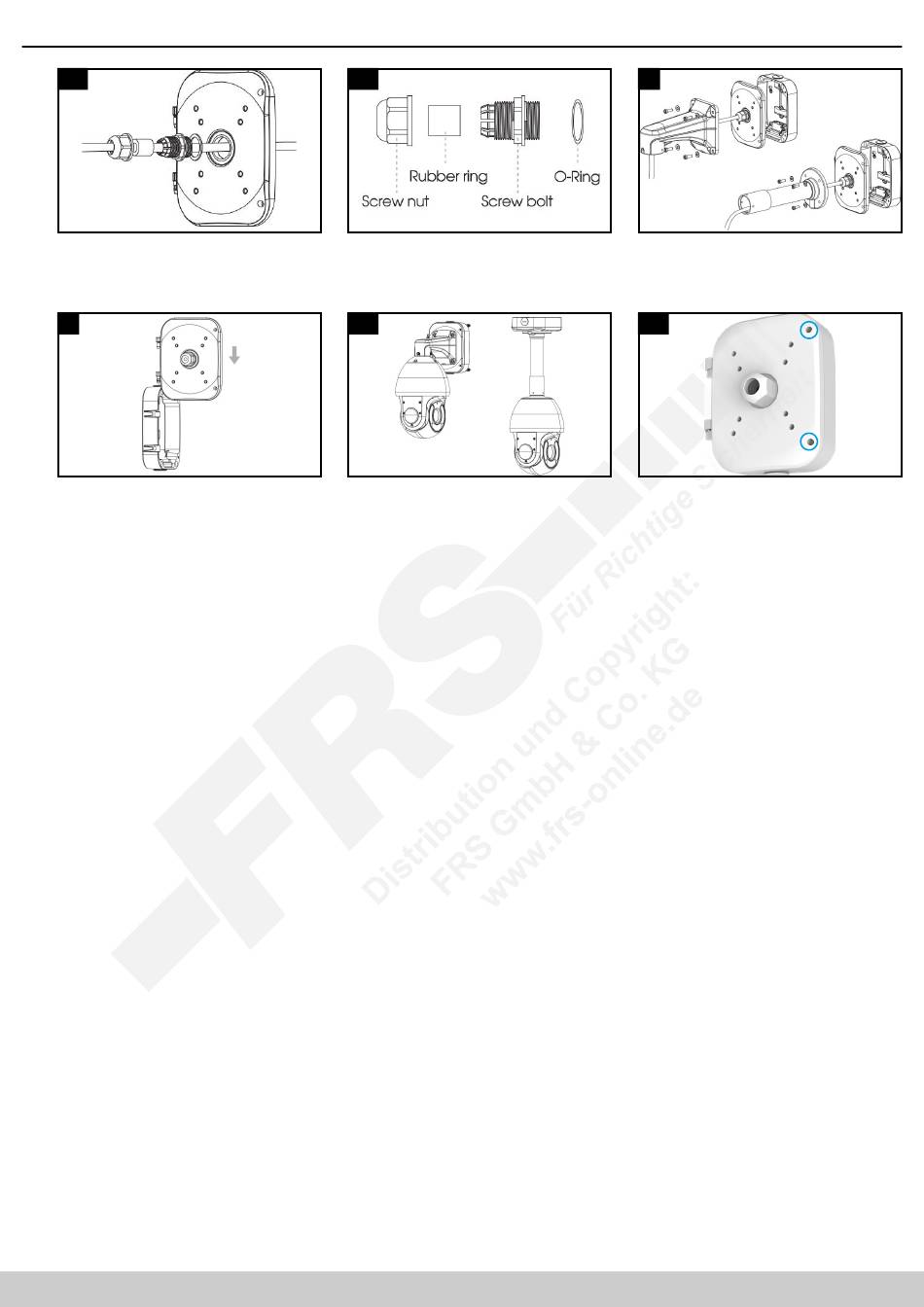

3. Montage und Verkabelung
19.1
Ziehen Sie das Anschlusskabel der Kamera
durch die Abdeckung
Verwenden Sie hierzu
Kabelverschraubung.
21
Setzen Sie die Abdeckung wieder in Pfeilrichtung
in das Scharnier der Anschlussbox. Es muss
dabei einrasten. Prüfen Sie den korrekten Halt.
8 8
3.3. Verkabelung Netzwerkstecker (Fortsetzung)
19.2
Zusammensetzung der Kabelverschraubung.
der Anschlussbox.
die mitgelieferte
22.1
Schließen Sie die Anschlussbox...
www.milesight.de
20
Befestigen Sie die Kamera an die Abdeckung
der Anschlussbox.
22.2
...und ziehen Sie die Schrauben feste an.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
