Bedienung

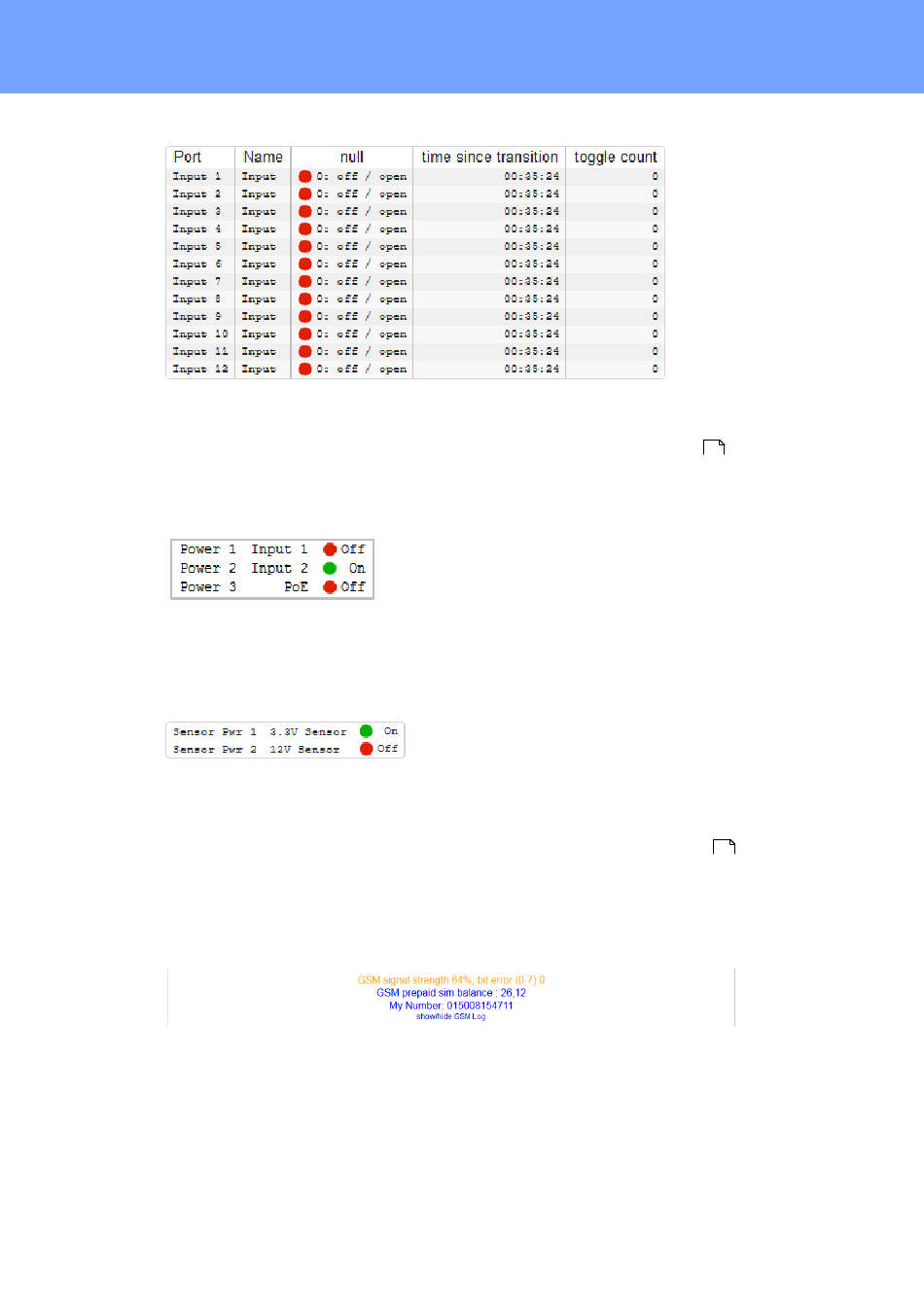

Die Webseite enthält eine Status-Übersicht aller passiven Signaleingänge, die Zeit seit
der letzten Änderung, und einen Zähler der Schaltwechsel. Der Name und Text für einen
logischen Zustand eines jeden Eingangs wird im Kapitel Configuration-Input Ports
konfiguriert.
Es wird angezeigt, an welchen Spannungseingängen (Pwr1 bis Pwr3) eine Spannungs-
versorgung angeschlossen oder Power-over-Ethernet (PoE) aktiv ist.
Der Indikator "3.3V Sensor" zeigt, ob die 3,3 V Versorgung der Elektronik der externen
Sensoren funktioniert, die über RJ45 angeschlossen werden können. Die "12V Sensor"
Anzeige gibt Auskunft ob 12 V Spannung beim externen Sensor oder passiven Signal-
eingang zur Verfügung stehen. Die 12 V Versorgung kann in Configuration-Sensors
eingeschaltet werden.
Bei Geräten mit GSM-Modul (Expert Net Control 2191) werden zusätzlich Empfangsin-
formationen, das Prepaid Guthaben und die eigene Rufnummer angezeigt. Eine Über-
sicht der GSM-Aktivitäten kann ausgeklappt werden.
19
