Informationen für den Installateur
24V AC/DC
+ _
230VAC

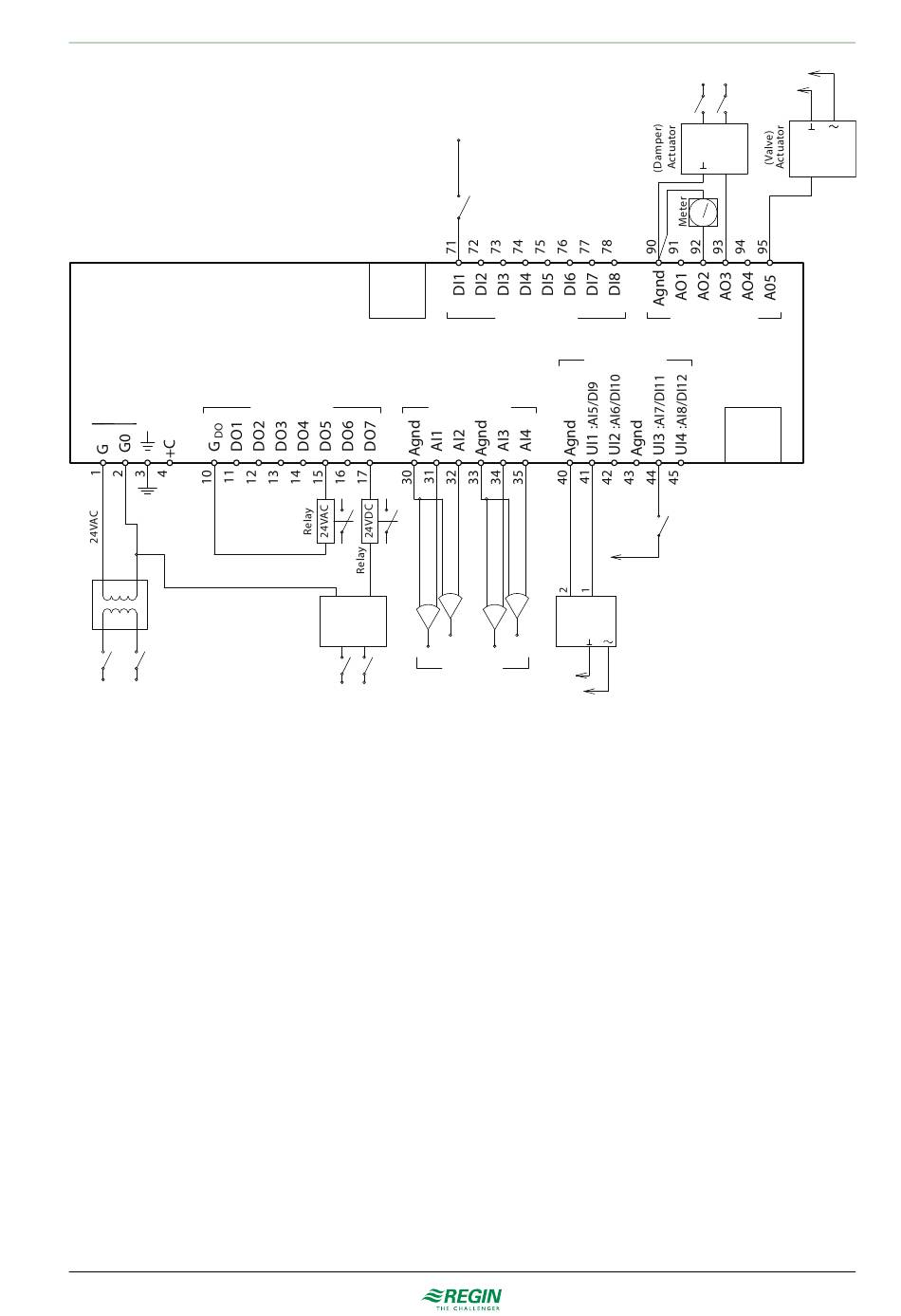

Bild 5-2 Verdrahtung
Ein- und Ausgänge
In Anhang C Ein- und Ausgangslisten finden Sie eine Liste der möglichen Ein- und Ausgänge, die einen guten
Überblick liefert und bei der korrekten Konfiguration der Ein- und Ausgänge behilflich ist.
Analogeingänge
Die Analogeingänge müssen mit einer AGND-Klemme verbunden sein.
Analogeingänge können je nach Konfiguration entweder für PT1000/Ni1000-Temperaturfühler oder für
analoge Eingangssignale 0...10 V DC, z. B. von einem Drucktransmitter, eingesetzt werden.
Digitaleingänge
Digitale Eingänge müssen auf +C an Klemme 4 geklemmt werden. Der digitale Eingang darf nur mit
spannungsfreien Kontakten verbunden werden. Jede externe Spannung an einem digitalen Eingang kann den
Regler beschädigen.
Universaleingänge
Ein Universaleingang kann entweder als Analog- oder als Digitaleingang konfiguriert werden.
