Montage
10
3.3.2
Einbau der Armatur in den Prozess
HINWEIS
Beachten Sie die Einbaulage der Armatur.
• Damit das Medium problemlos zum Probenehmer gelangt, muss der Mediumauslass nach unten
zeigen.
Je nach Prozessanschluss beachten Sie:
• Kontrollieren Sie vor dem Einbau die Flanschdichtung zwischen den Flanschen.
• Kontrollieren Sie die Dichtung zwischen Einschweißadapter und Triclamp-Adapter.
3
2
1

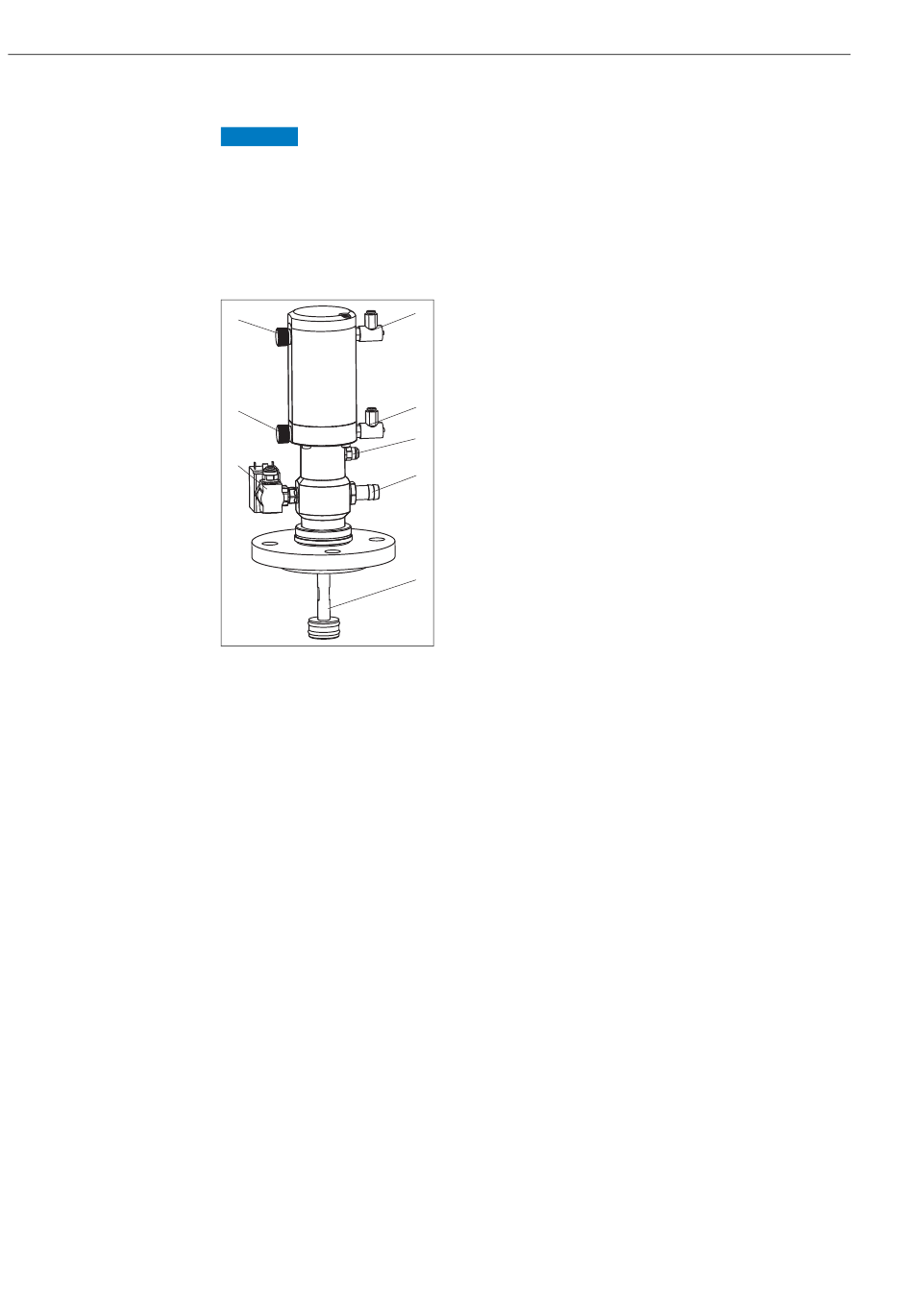

Abb. 6:
Elemente
1.
Befestigen Sie die Armatur über den Prozessanschluss am Behälter oder an der Rohrleitung.
2.
Folgen Sie den Anweisungen der nächsten Kapitel, um Druckluft- und Spülwasserleitungen
anzuschließen (bei entsprechender Armaturenausführung).
1
Spülstutzen und Ventil (optional)
4
2
Verschlussstopfen oder Endlagenschalter
3
Verschlussstopfen oder Endlagenschalter
4
Pneumatikanschluss
5
Pneumatikanschluss
6
Überlauf
7
Mediumauslass
5
8
Kolben
6
7
8
a0016345
Samplefit CSA420
Endress+Hauser
