3.3.2
Einbau der Armatur in den Prozess
Betrieb als Bypass
Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1 höher
sein als der Druck p2. Dies erreichen Sie durch den Einbau einer Blende oder eines Drosselventils
in die Hauptleitung (→ å 4, Pos. 4).
p1
4
1
2

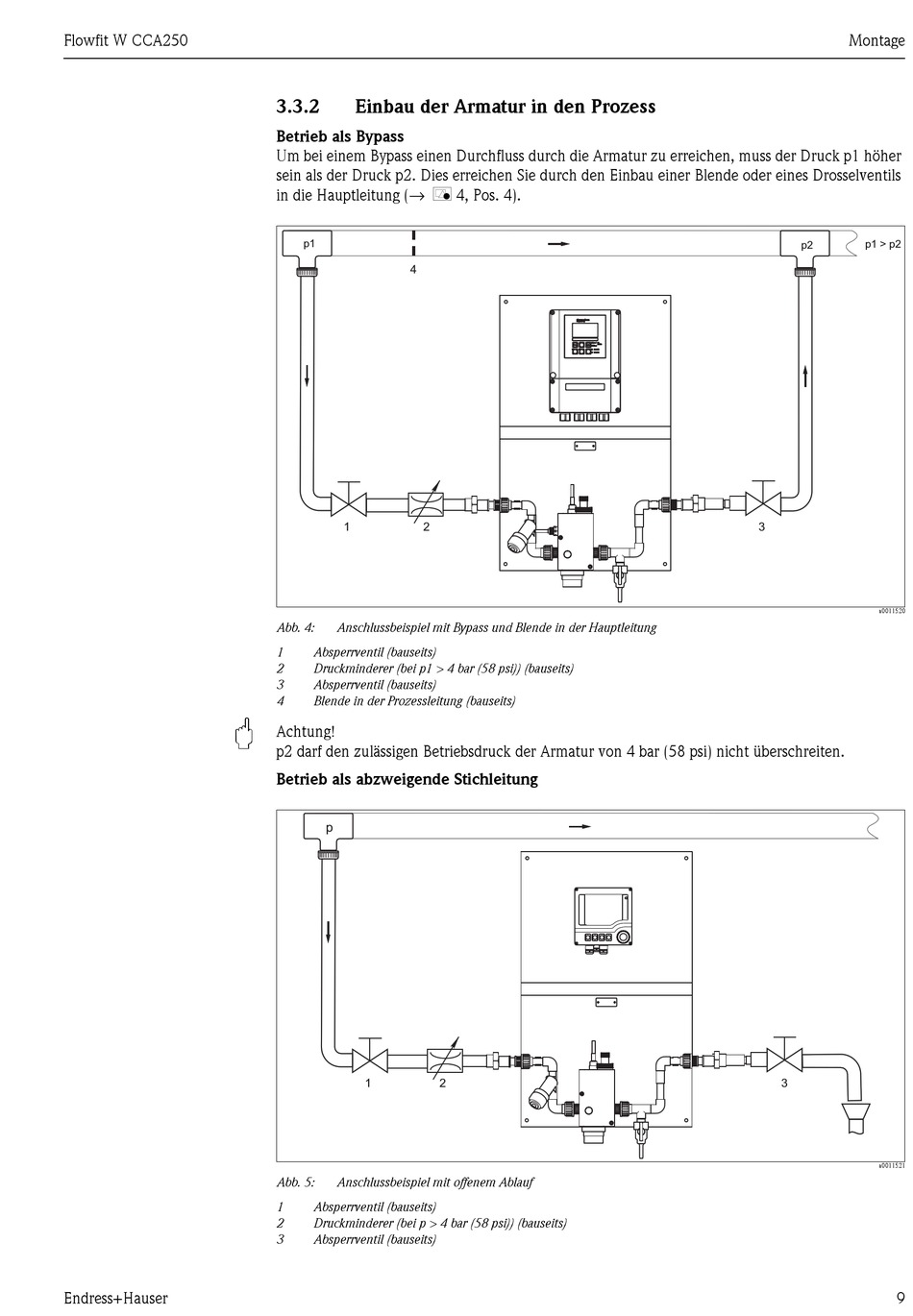

Abb. 4:
Anschlussbeispiel mit Bypass und Blende in der Hauptleitung
1
Absperrventil (bauseits)
2
Druckminderer (bei p1 > 4 bar (58 psi)) (bauseits)
3
Absperrventil (bauseits)
4
Blende in der Prozessleitung (bauseits)
Achtung!
p2 darf den zulässigen Betriebsdruck der Armatur von 4 bar (58 psi) nicht überschreiten.
Betrieb als abzweigende Stichleitung
p
1
2
Abb. 5:
Anschlussbeispiel mit offenem Ablauf
1
Absperrventil (bauseits)
2
Druckminderer (bei p > 4 bar (58 psi)) (bauseits)
3
Absperrventil (bauseits)
Montage
p1 > p2
p2
3
a0011520
3
a0011521
9
