Samplefit CSA420
Endress+Hauser
3.3.2
Einbau der Armatur in den Prozess
HINWEIS
Beachten Sie die Einbaulage der Armatur.
• Damit das Medium problemlos zum Probenehmer gelangt, muss der Mediumauslass nach unten
zeigen.
Je nach Prozessanschluss beachten Sie:
• Kontrollieren Sie vor dem Einbau die Flanschdichtung zwischen den Flanschen.
• Kontrollieren Sie die Dichtung zwischen Einschweißadapter und Triclamp-Adapter.
3
2
1

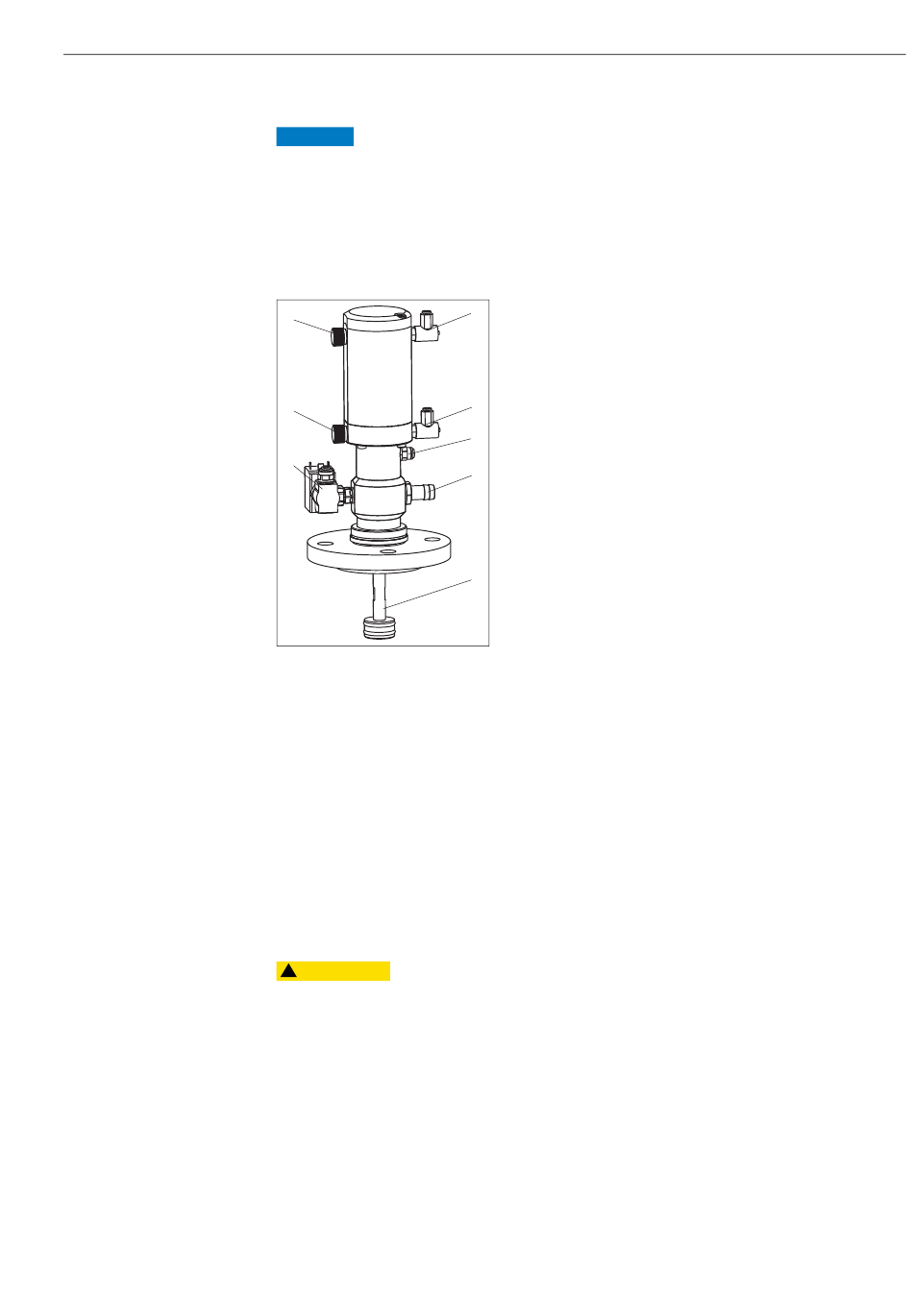

Abb. 6:
Elemente
1.
Befestigen Sie die Armatur über den Prozessanschluss am Behälter oder an der Rohrleitung.
2.
Folgen Sie den Anweisungen der nächsten Kapitel, um Druckluft- und Spülwasserleitungen
anzuschließen (bei entsprechender Armaturenausführung).
3.3.3
Hinweise für externen Druckluftanschluss
Voraussetzungen:
• Luftdruck von 4 ... 6 bar (58 ... 87 psi)
• Luft muss gefiltert (40 μm), wasser- und ölfrei sein
• kein Dauerluftverbrauch
• Mindest-Nennweite der Luftleitungen: 4 mm (0,16 ")
Anschlussgewinde: 2 x G 1/8
VORSICHT
!
Wenn der Luftdruck auf mehr als 6 bar (87 psi) steigen kann (auch kurze Druckschläge),
kann die Armatur undicht werden und es besteht Verletzungsgefahr.
• Schalten Sie einen Druckminderer vor.
• Wir empfehlen außerdem die Verwendung einer pneumatischen Drossel auch für geringere
Drücke. Dadurch wird die Armatur sanfter angefahren. Eine solche Drossel ist als Zubehör
erhältlich (s. Kapitel "Zubehör").
1
Spülstutzen und Ventil (optional)
4
2
Verschlussstopfen oder Endlagenschalter
3
Verschlussstopfen oder Endlagenschalter
4
Pneumatikanschluss
5
Pneumatikanschluss
6
Überlauf
7
Mediumauslass
5
8
Kolben
6
7
8
a0016345
Montage
11
