Samplefit CSA420
Endress+Hauser
3.3.3
Druckluftanschluss

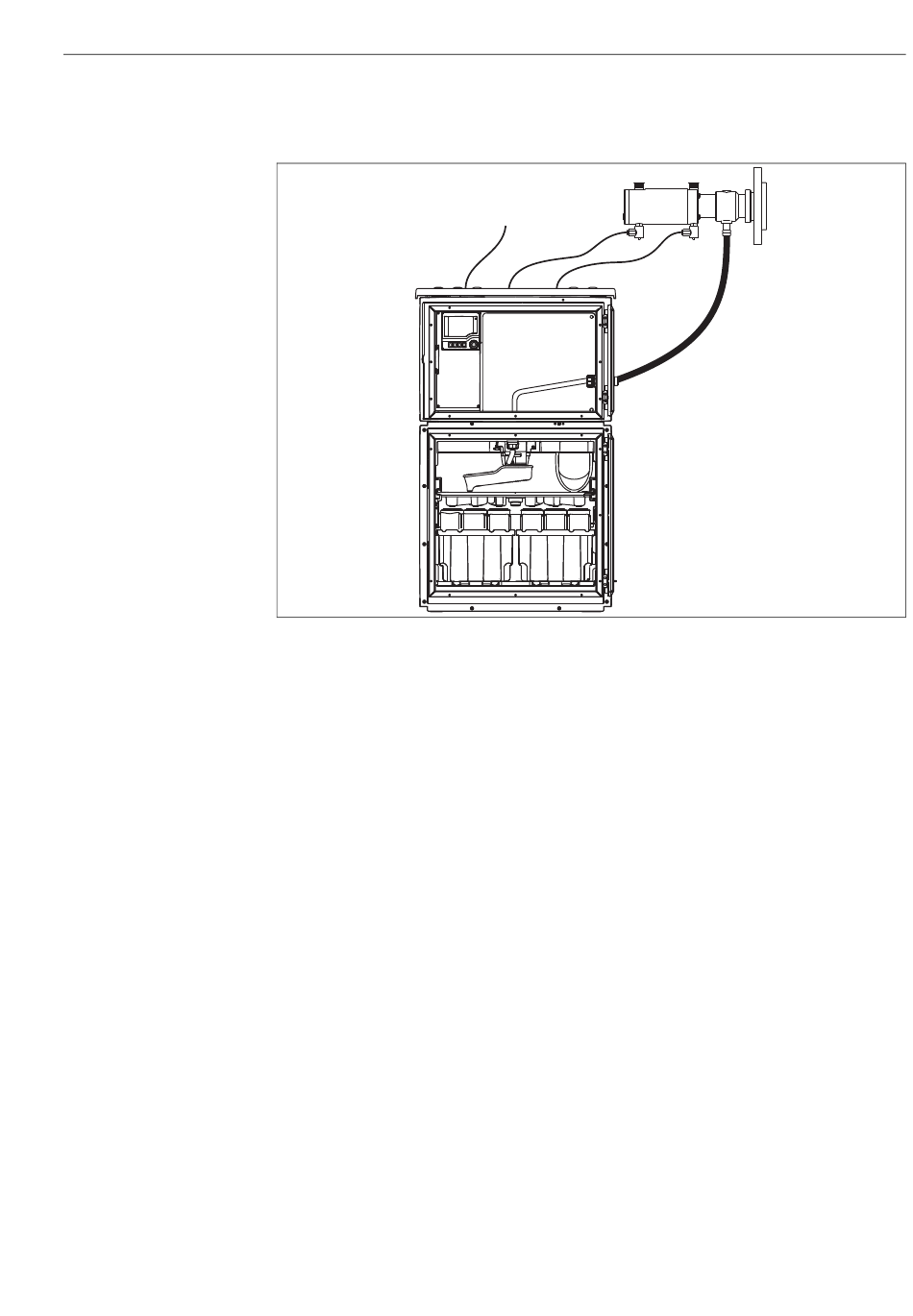

Druckluftanschluss an Probenehmer CSF48:
Abb. 7:
Druckluftanschluss
A
Kolben einfahren
B
Kolben ausfahren
C
Optionaler Anschluss einer externen Druckluftquelle
Die Druckluftsteuerung erfolgt im Probenehmer CSF48.
Bei Probenehmer ohne internen Kompressor wird die externe Druckluftversorgung an Schlauch "C"
angeschlossen.
3.4
Reinigung
Die Probenahmearmatur ist optional mit einem Reinigungsventil ausgestattet.
Schließen Sie den Druckluftschlauch über einen zusätzlichen Adapter (G¼ zu 6/8 mm) mit Rück-
schlagventil an das Reinigungsventil an.
3.5
Einbaukontrolle
• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftaufwand entfernen lassen.
• Überprüfen Sie alle Schläuche auf Beschädigungen.
C
A
Montage
B
a0016634
11
