Montage
8
3.2.3
Einbauhinweise
Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen geeignete
Stutzen vorhanden sein.
Die Armatur ist mit folgenden Prozessanschlüssen erhältlich:
• Flanschanschluss DN 50, PP
• Triclamp-Anschluss 2", DIN 32676

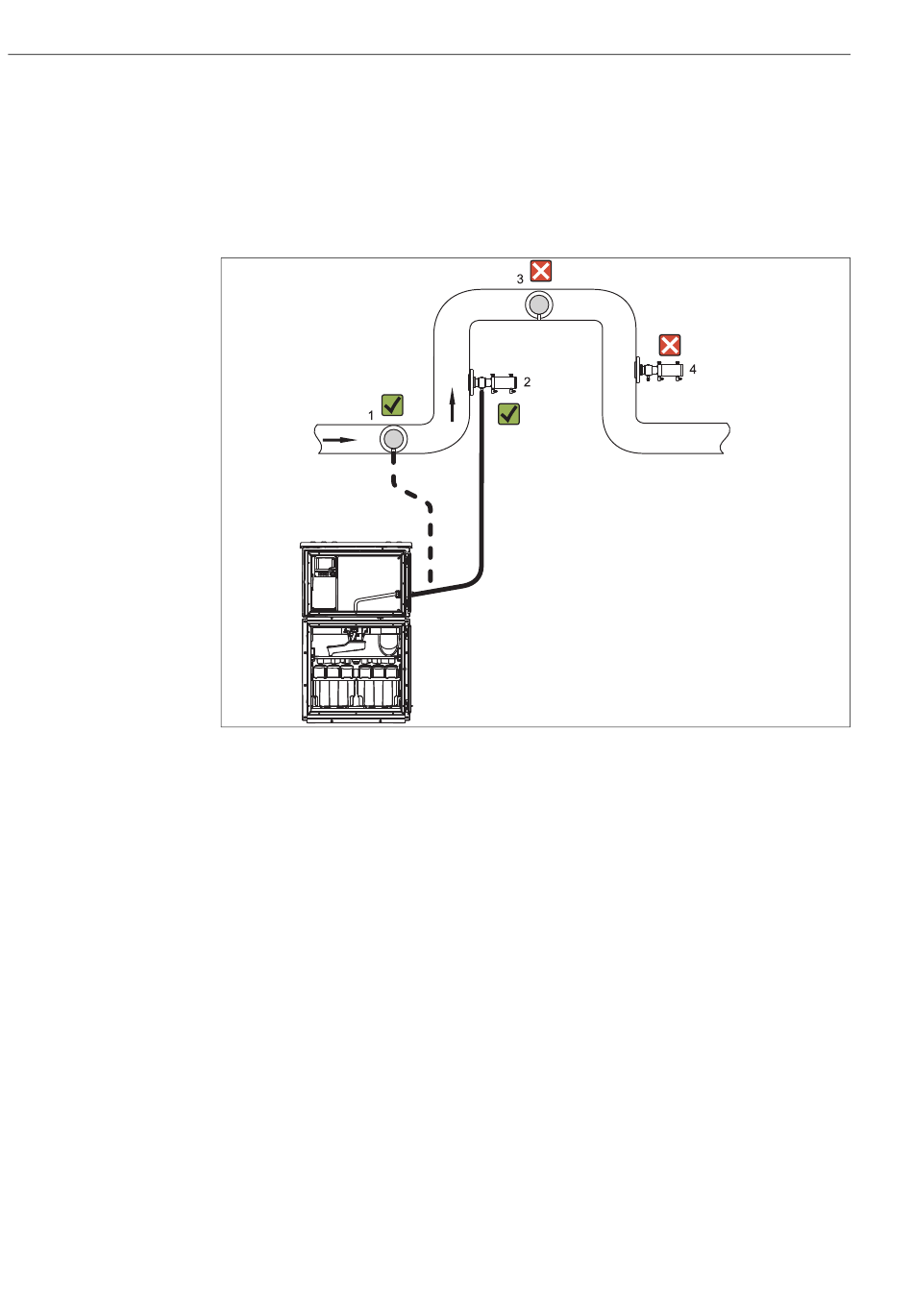

Abb. 4:
Einbaubedingungen für Probenahmearmatur Samplefit CSA420
Beachten Sie beim Einbau der Armatur in Rohrleitungen folgende Punkte:
• Der beste Installationsort ist im Steigrohr (Pos. 2). Auch die Installation im horizontalen Rohr
(Pos. 1) ist möglich.
• Vermeiden Sie die Installation im Fallrohr (Pos. 4).
• Vermeiden Sie Syphonbildung in der Probenleitung.
• Der minimale vertikale Abstand zwischen Armatur und Probenehmereinlass sollte mind. 0,5 m
(1,65 ft) betragen.
Samplefit CSA420
a0015886
Endress+Hauser
