3.3.7
Anschluss der elektrischen Endlagenschalter
Wie die pneumatischen, haben auch die elektrischen Endlagenschalter die Funktion von Steuerele-
menten und bestimmen die Verfahrensschritte.

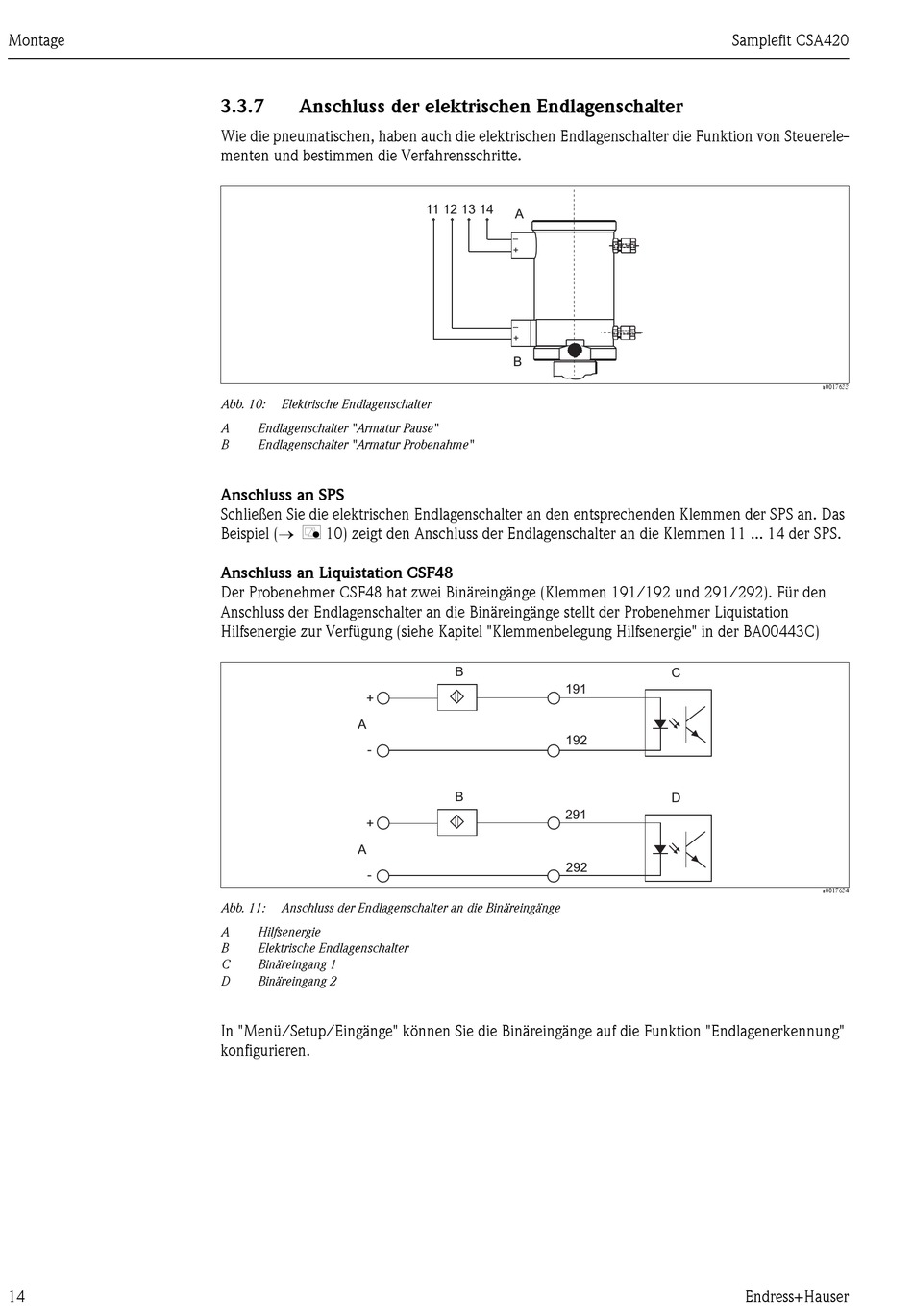

Abb. 10:
Elektrische Endlagenschalter
A
Endlagenschalter "Armatur Pause"
B
Endlagenschalter "Armatur Probenahme"
Anschluss an SPS
Schließen Sie die elektrischen Endlagenschalter an den entsprechenden Klemmen der SPS an. Das
Beispiel (→ å 10) zeigt den Anschluss der Endlagenschalter an die Klemmen 11 ... 14 der SPS.
Anschluss an Liquistation CSF48
Der Probenehmer CSF48 hat zwei Binäreingänge (Klemmen 191/192 und 291/292). Für den
Anschluss der Endlagenschalter an die Binäreingänge stellt der Probenehmer Liquistation
Hilfsenergie zur Verfügung (siehe Kapitel "Klemmenbelegung Hilfsenergie" in der BA00443C)
+
A
-
+
A
-
Abb. 11:
Anschluss der Endlagenschalter an die Binäreingänge
A
Hilfsenergie
B
Elektrische Endlagenschalter
C
Binäreingang 1
D
Binäreingang 2
In "Menü/Setup/Eingänge" können Sie die Binäreingänge auf die Funktion "Endlagenerkennung"
konfigurieren.
11 12 13 14
A
–
+
–
+
B
B
191
192
B
291
292
Samplefit CSA420
a0017633
C
D
a0017634
