3.3.6
Anschluss der pneumatischen Endlagenschalter
Nachfolgend finden Sie den Anschluss der Druckluftschläuche an die Armatur.
A
B

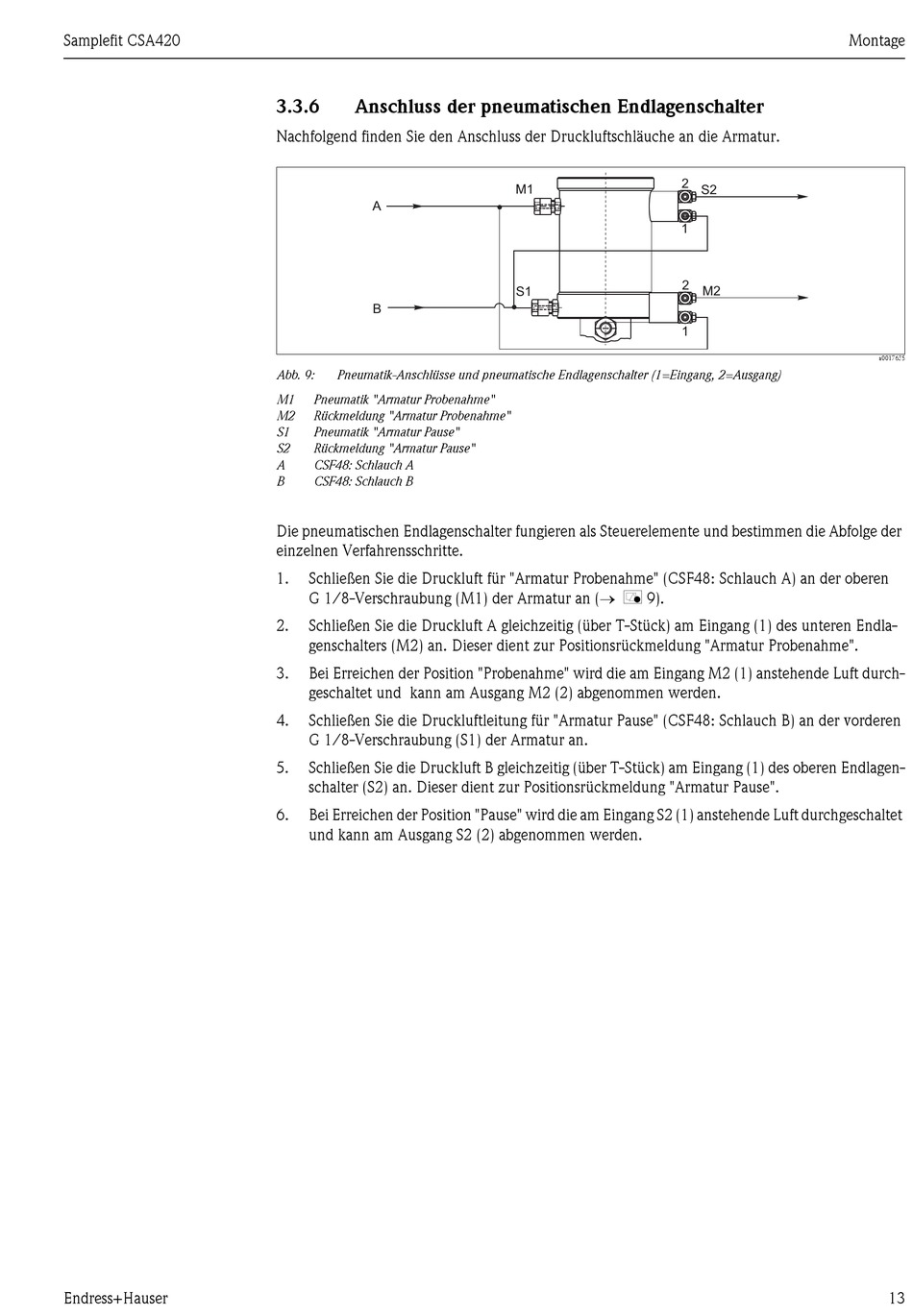

Abb. 9:
Pneumatik-Anschlüsse und pneumatische Endlagenschalter (1=Eingang, 2=Ausgang)
M1
Pneumatik "Armatur Probenahme"
M2
Rückmeldung "Armatur Probenahme"
S1
Pneumatik "Armatur Pause"
S2
Rückmeldung "Armatur Pause"
A
CSF48: Schlauch A
B
CSF48: Schlauch B
Die pneumatischen Endlagenschalter fungieren als Steuerelemente und bestimmen die Abfolge der
einzelnen Verfahrensschritte.
1.
Schließen Sie die Druckluft für "Armatur Probenahme" (CSF48: Schlauch A) an der oberen
G 1/8-Verschraubung (M1) der Armatur an (→ å 9).
2.
Schließen Sie die Druckluft A gleichzeitig (über T-Stück) am Eingang (1) des unteren Endla-
genschalters (M2) an. Dieser dient zur Positionsrückmeldung "Armatur Probenahme".
3.
Bei Erreichen der Position "Probenahme" wird die am Eingang M2 (1) anstehende Luft durch-
geschaltet und kann am Ausgang M2 (2) abgenommen werden.
4.
Schließen Sie die Druckluftleitung für "Armatur Pause" (CSF48: Schlauch B) an der vorderen
G 1/8-Verschraubung (S1) der Armatur an.
5.
Schließen Sie die Druckluft B gleichzeitig (über T-Stück) am Eingang (1) des oberen Endlagen-
schalter (S2) an. Dieser dient zur Positionsrückmeldung "Armatur Pause".
6.
Bei Erreichen der Position "Pause" wird die am Eingang S2 (1) anstehende Luft durchgeschaltet
und kann am Ausgang S2 (2) abgenommen werden.
2
M1
1
2
S1
1
Montage
S2
M2
a0017635
13
